Nickey44 ビルドガイド

このページでは、完全ワイヤレス分割キーボード「Nickey44」の組み立てから、ファームウェアの書き込み、Bluetoothペアリング、動作確認までを説明します。

白いNickey44分割キーボードとキースイッチ

旧ブログ版から移行した、Nickey44の最新版ビルドガイドです。

⌨️ Nickey44について

Nickey44の主な特徴は次のとおりです。

Bluetooth対応
44キーのオーソリニア配列
Choc v2対応のロープロファイル設計
17 mmの狭ピッチ

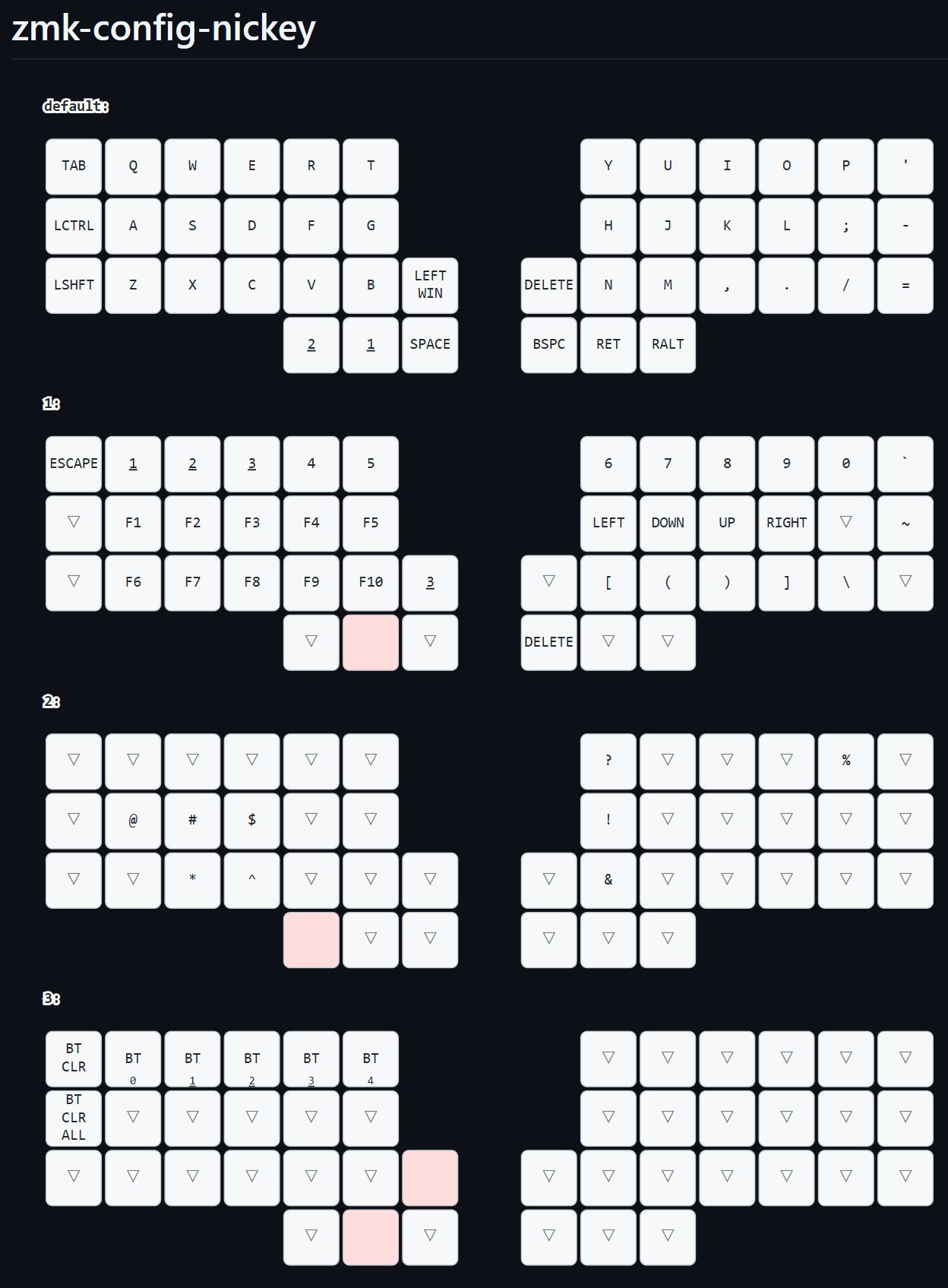

ZMK Firmware
薄型の左右分割デザイン

組み立ては、おおむね次の順番で進めます。

部品を確認する
マイコン、ソケット、電源スイッチをはんだ付けする
バッテリーケーブルを接続する

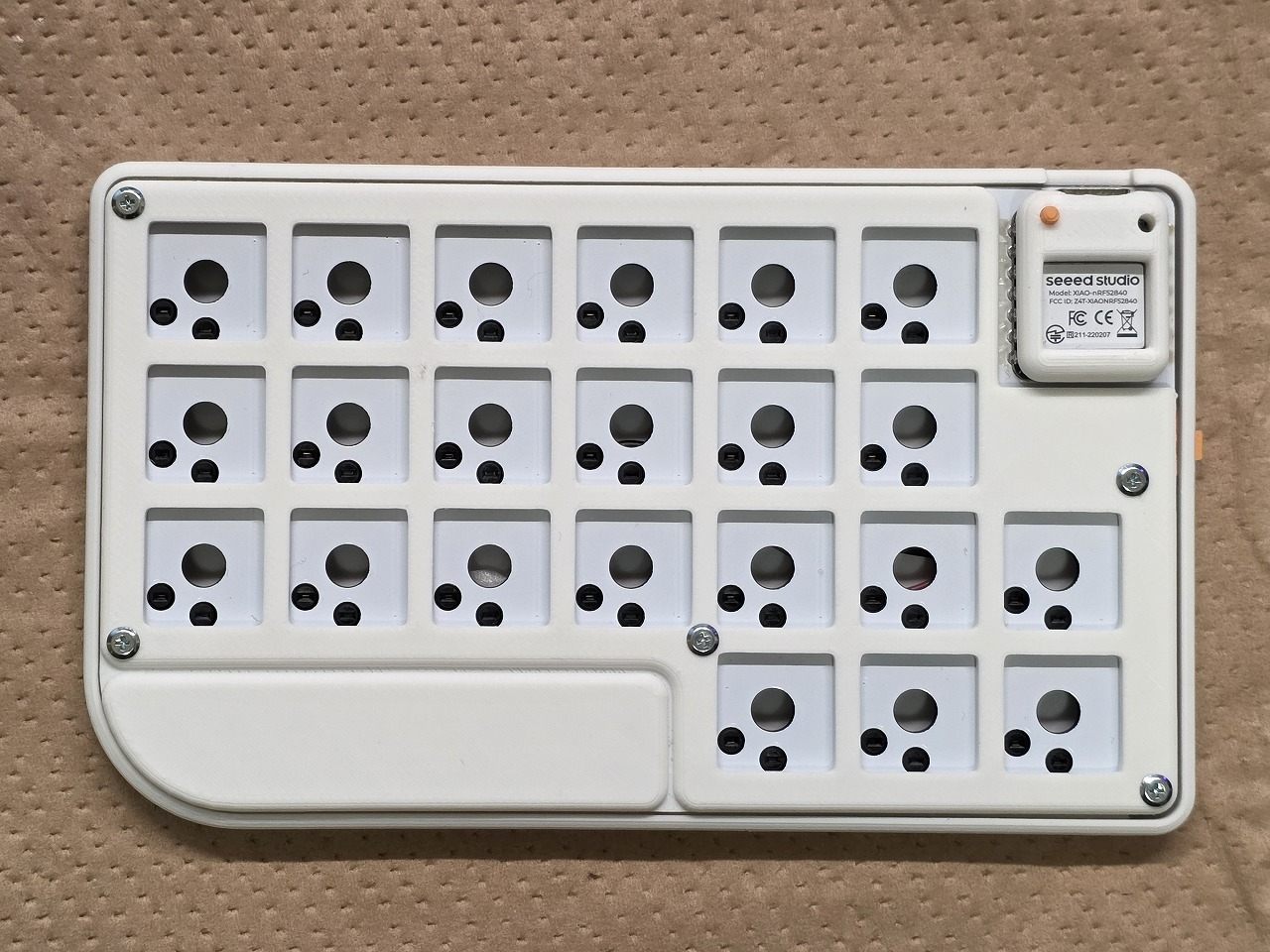

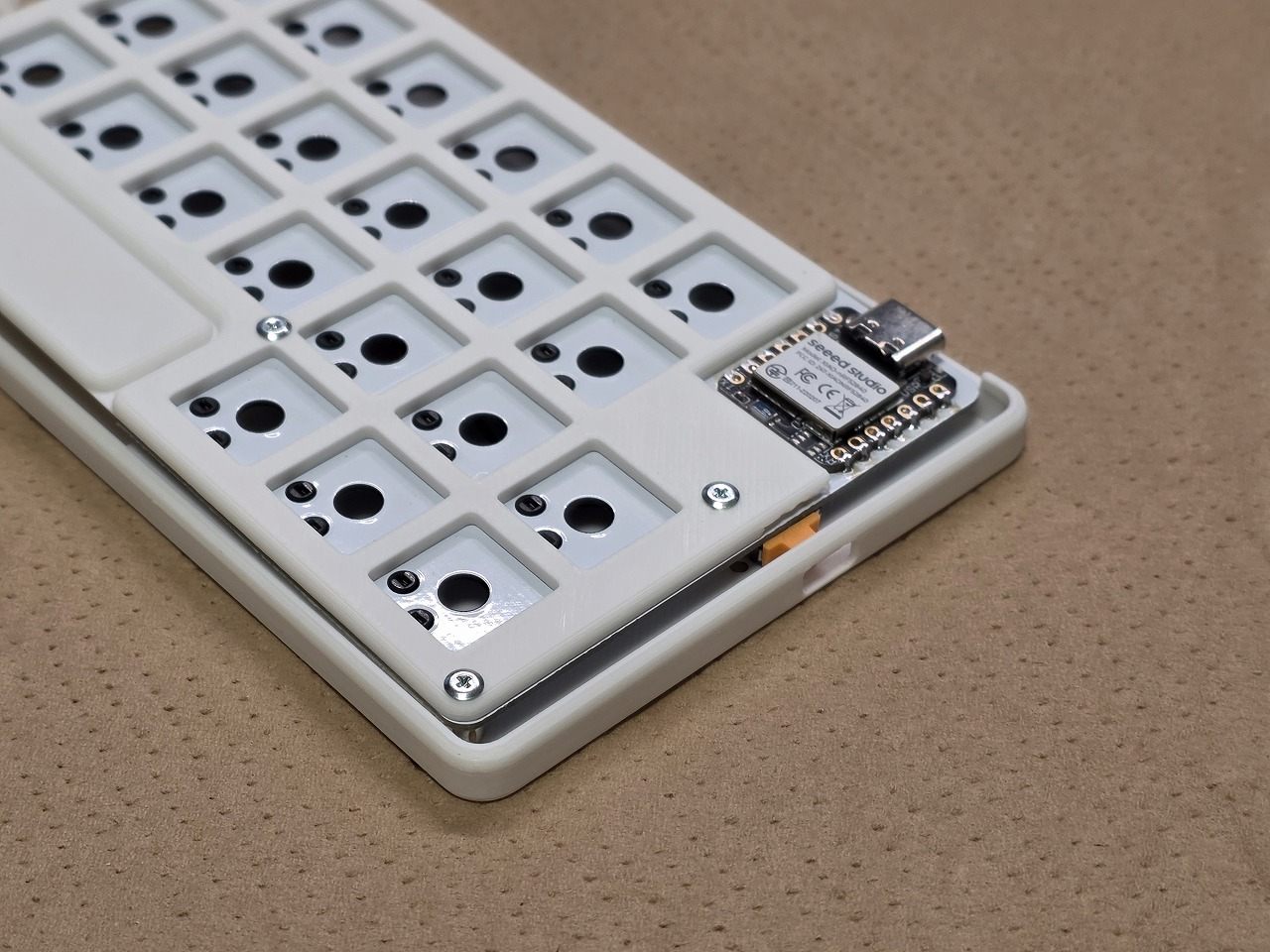

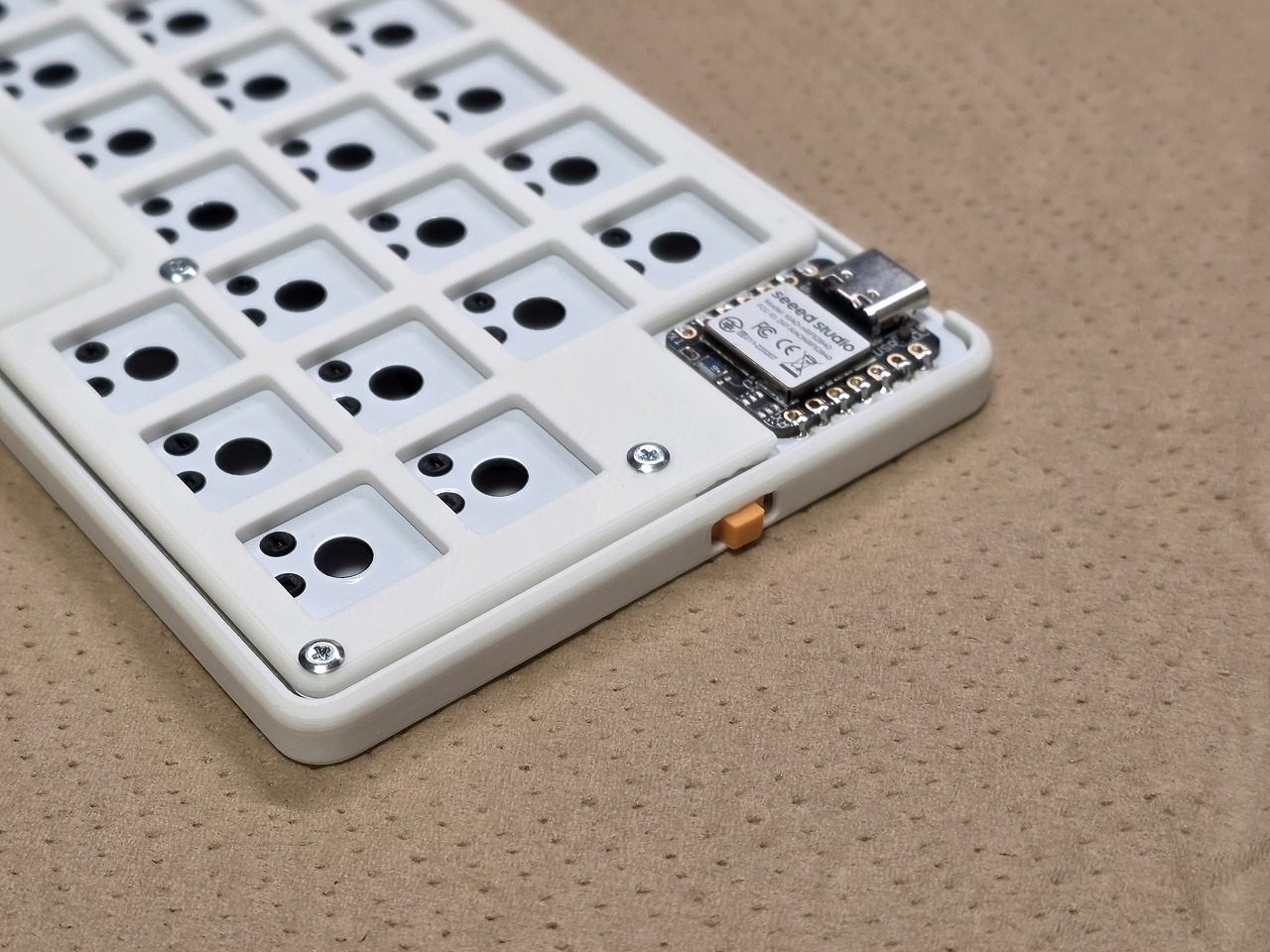

ケースへ組み込む

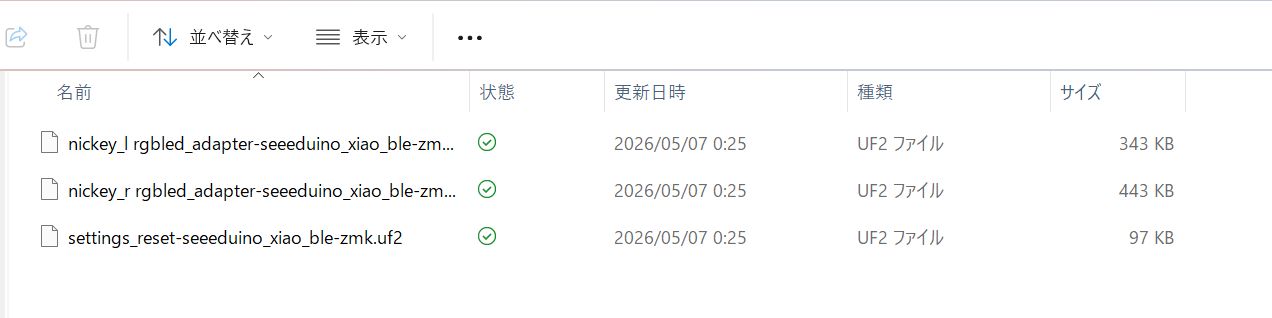

ファームウェアを書き込む

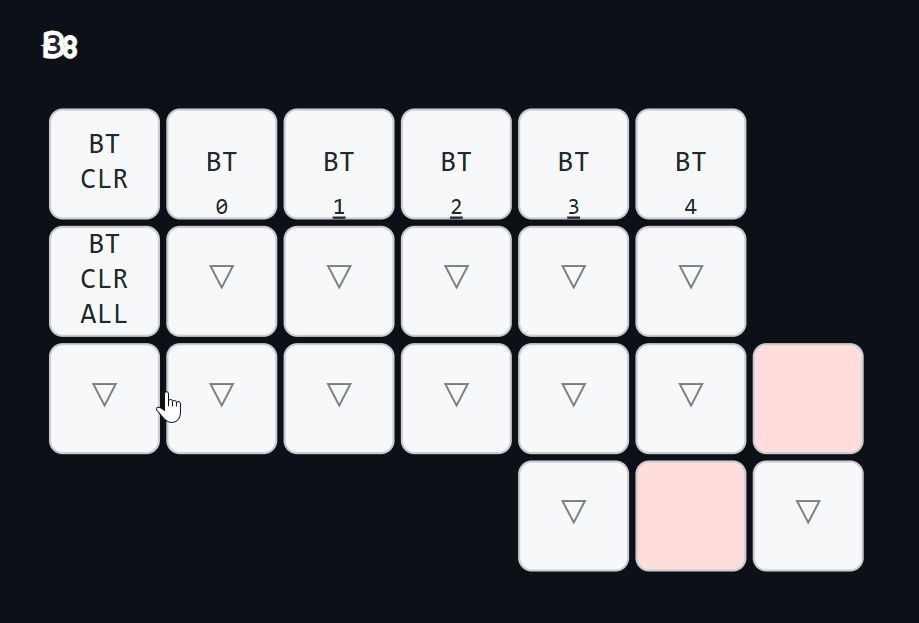

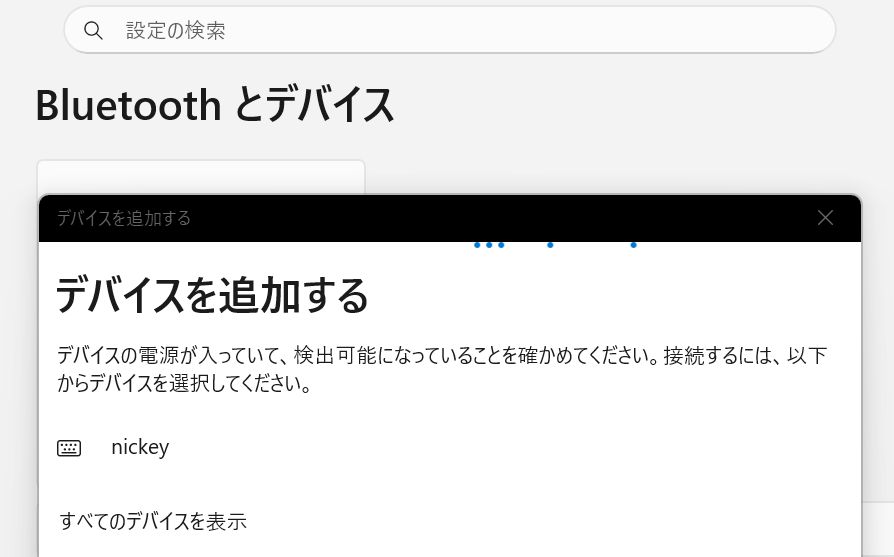

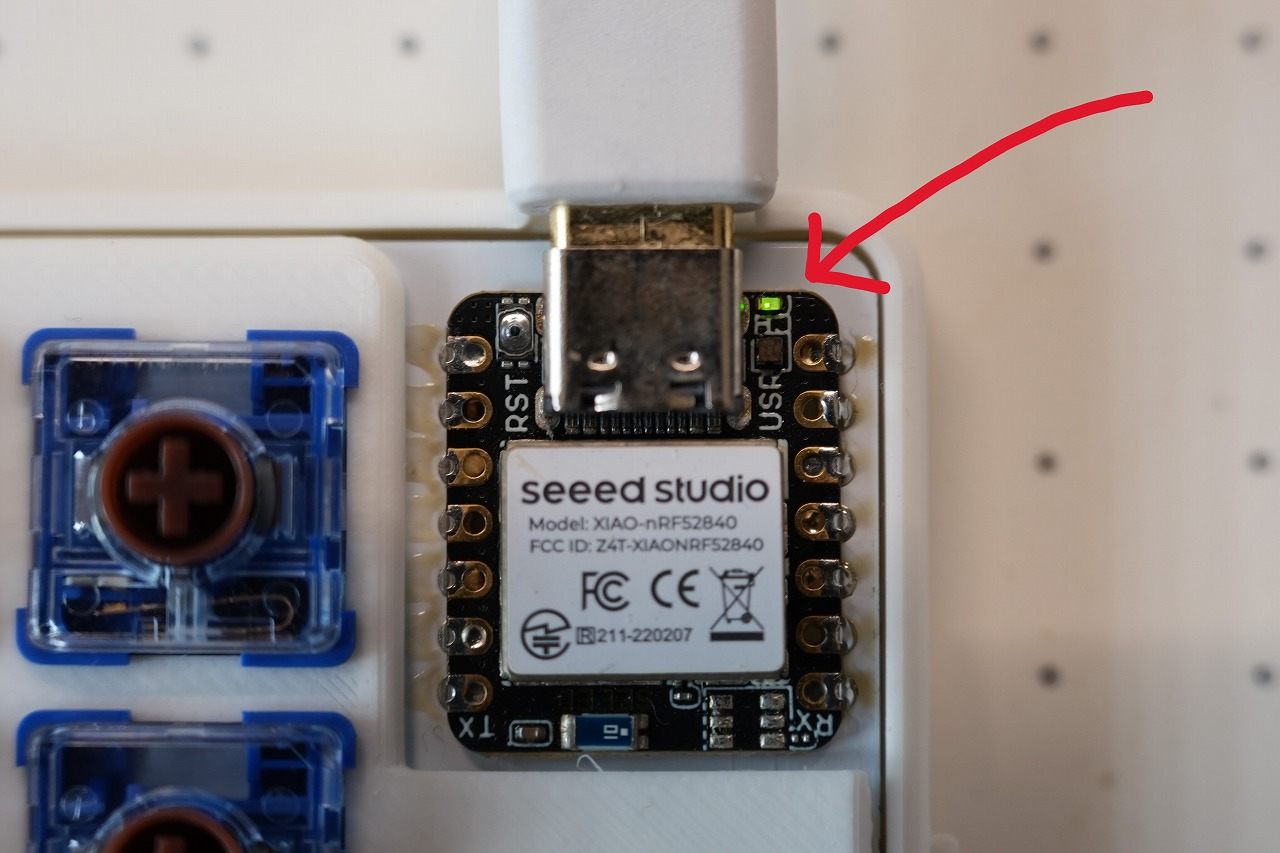

Bluetooth接続とキー入力を確認する

🧩 部品一覧

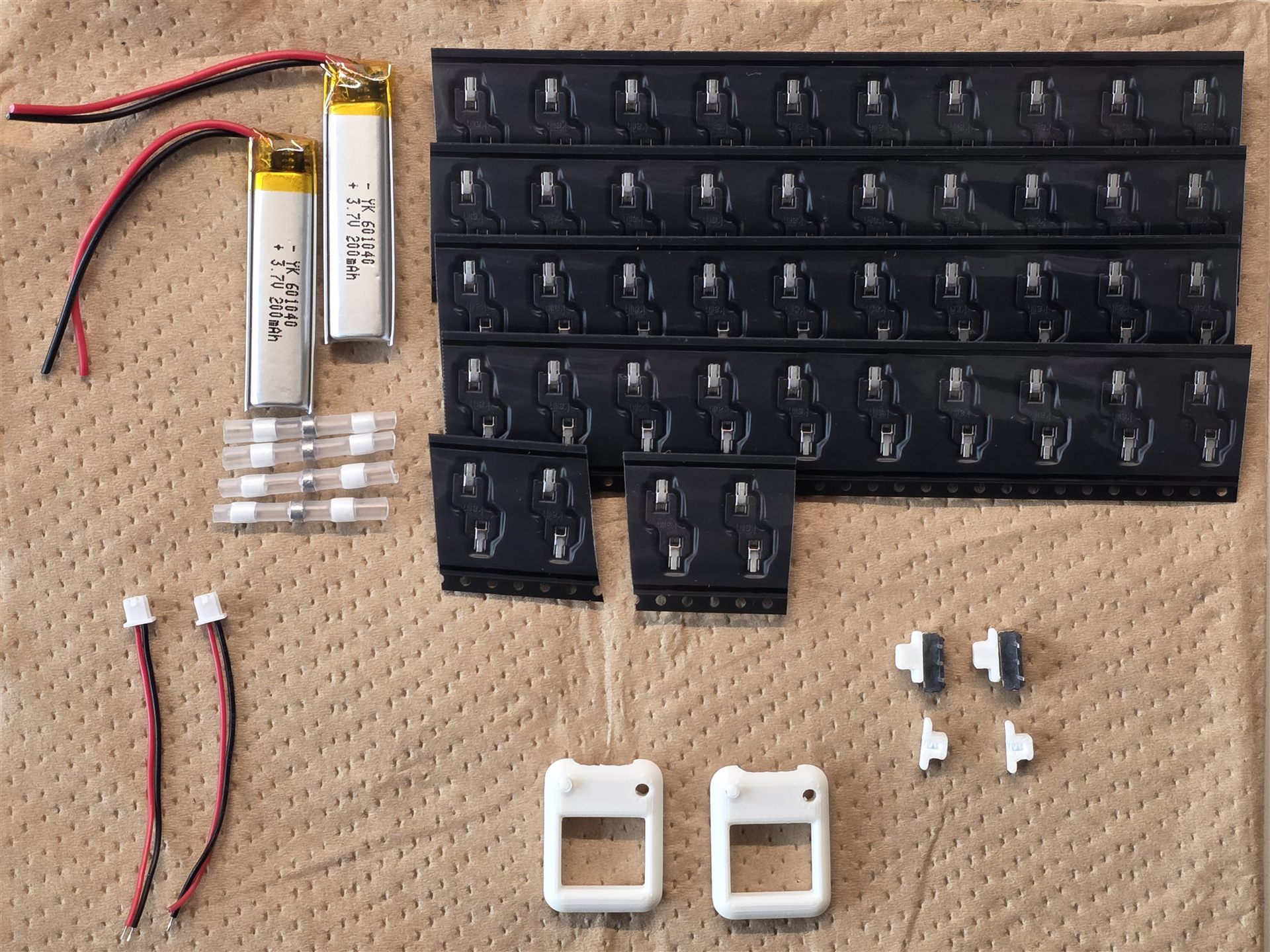

Nickey44キットに含まれる基板、ソケット、バッテリー、ケーブル、ケース部品

組み立てる前に、部品の種類と数量を確認してください。

部品	数量	キット付属	備考
Nickey PCB（左・右）	各1	✅	ダイオードとバッテリーソケットは実装済み
M2 丸スペーサー 4 mm	10	✅
M2 ネジ 5 mm	10	✅	トッププレート側に使用
M2 ネジ 3 mm	10	✅	ボトムケース側に使用
Choc v2 ホットスワップソケット	44	✅
JST 1.25 mm コネクタ付きケーブル（オス）	2	✅
はんだ入り熱収縮チューブ	4	✅	バッテリー線とJSTケーブルの接続に使用
スライドスイッチ ISH-1260-HA-G	2	✅
Seeed Studio XIAO nRF52840	2	❌	Plusではなく無印を使用
動作確認用LiPoバッテリー 3.7 V / 200 mAh / 601040	2	✅
17 mmピッチ対応キーキャップ	44	❌
Choc v2キースイッチ	44	❌

ⓘ 重要

XIAO nRF52840 Plusでは動作しません。必ず無印のXIAO nRF52840を用意してください。

別途必要な部品（必須）

Seeed Studio XIAO nRF52840 × 2（Plusではなく無印）
Choc v2キースイッチ × 44
Choc v2／MXステム対応・狭ピッチキーキャップ × 44

キット付属品の入手先（紛失・破損・個別調達用）

キット付属品を紛失・破損した場合や、部品を個別に調達する場合の参考です。

ケースを自分で印刷する場合は、zmk-config-nickeyの3Dモデルを利用できます。元記事での印刷条件は、Bambu Lab P1S、積層ピッチ0.12 mm、サポートあり（小さなオーバーハングを無視しない）です。

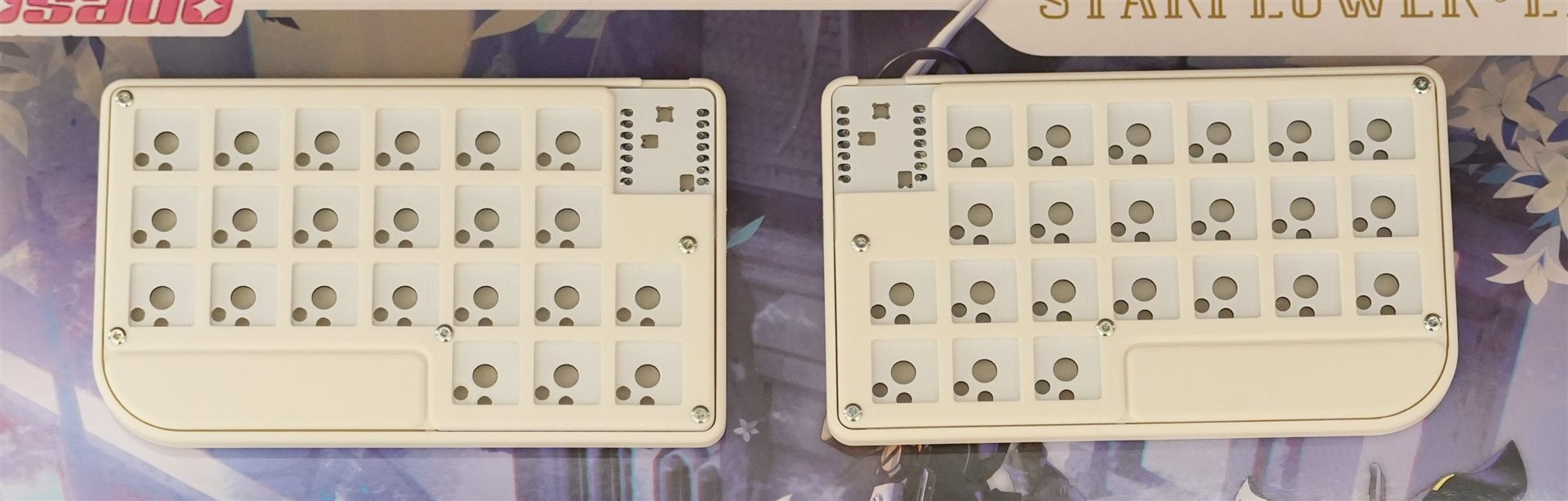

左右のボトムケース、トッププレート、マイコンカバーを仮組みした状態

ケース一式は次の部品で構成されます。

ボトムケース × 2
トッププレート × 2

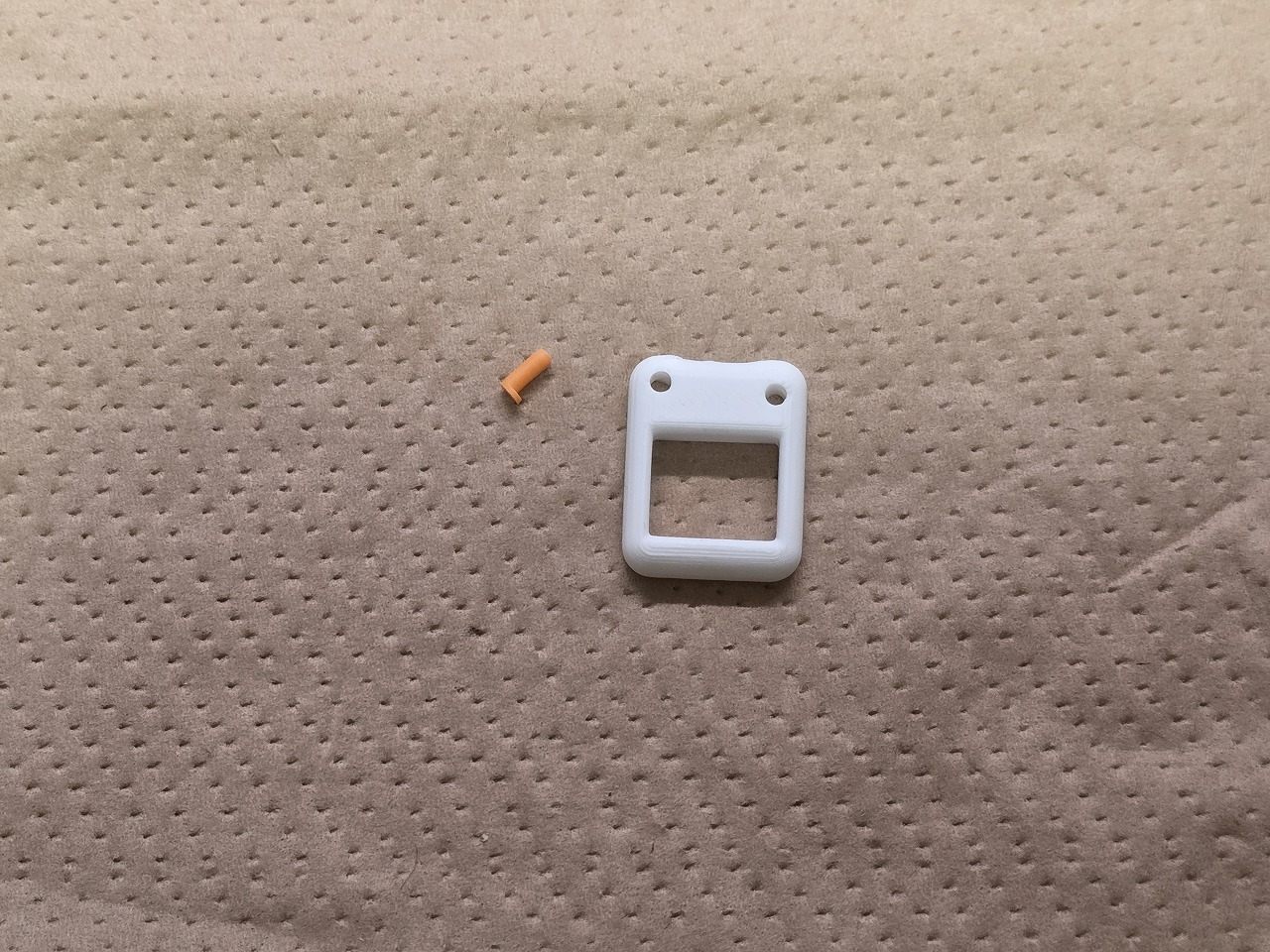

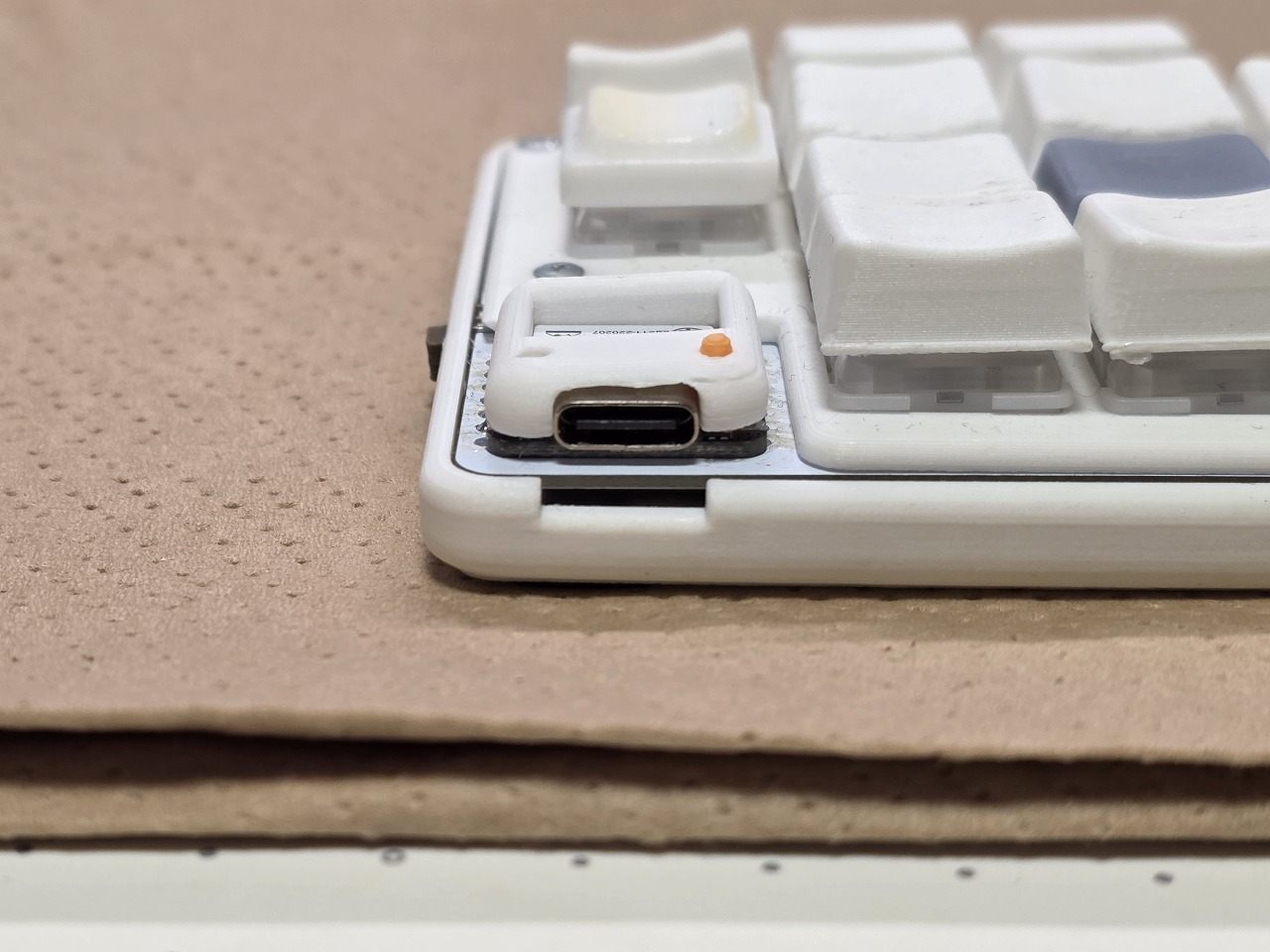

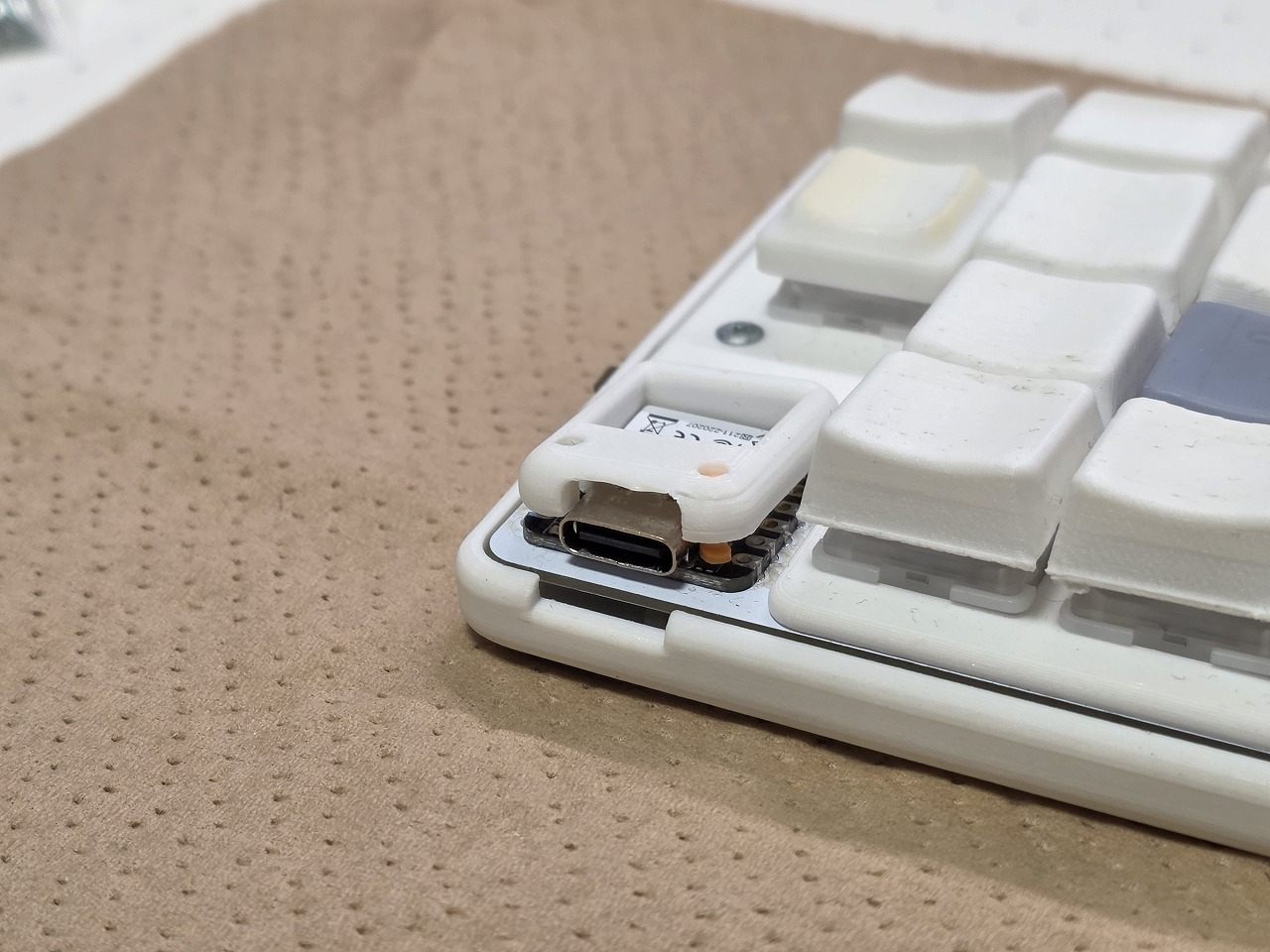

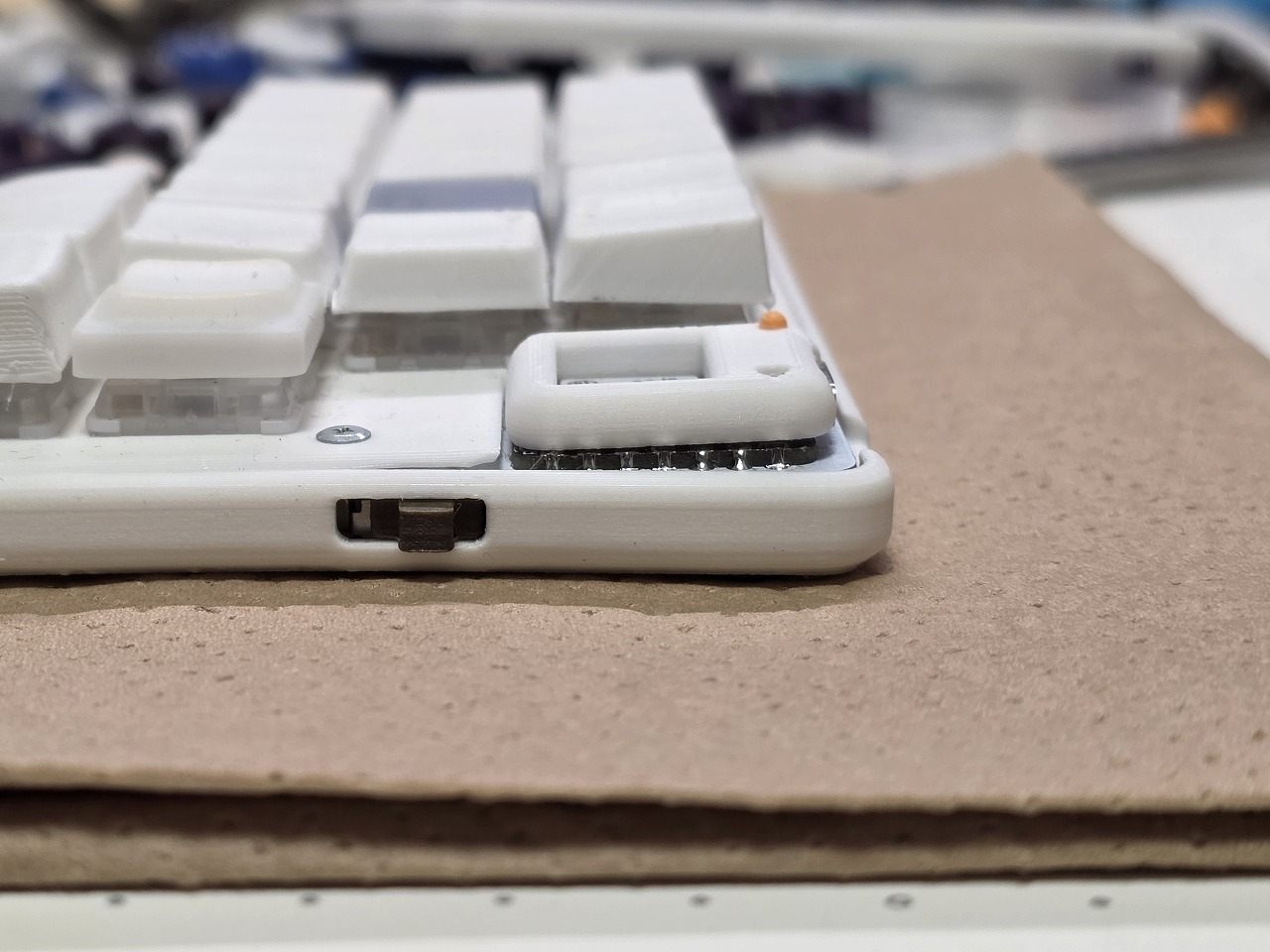

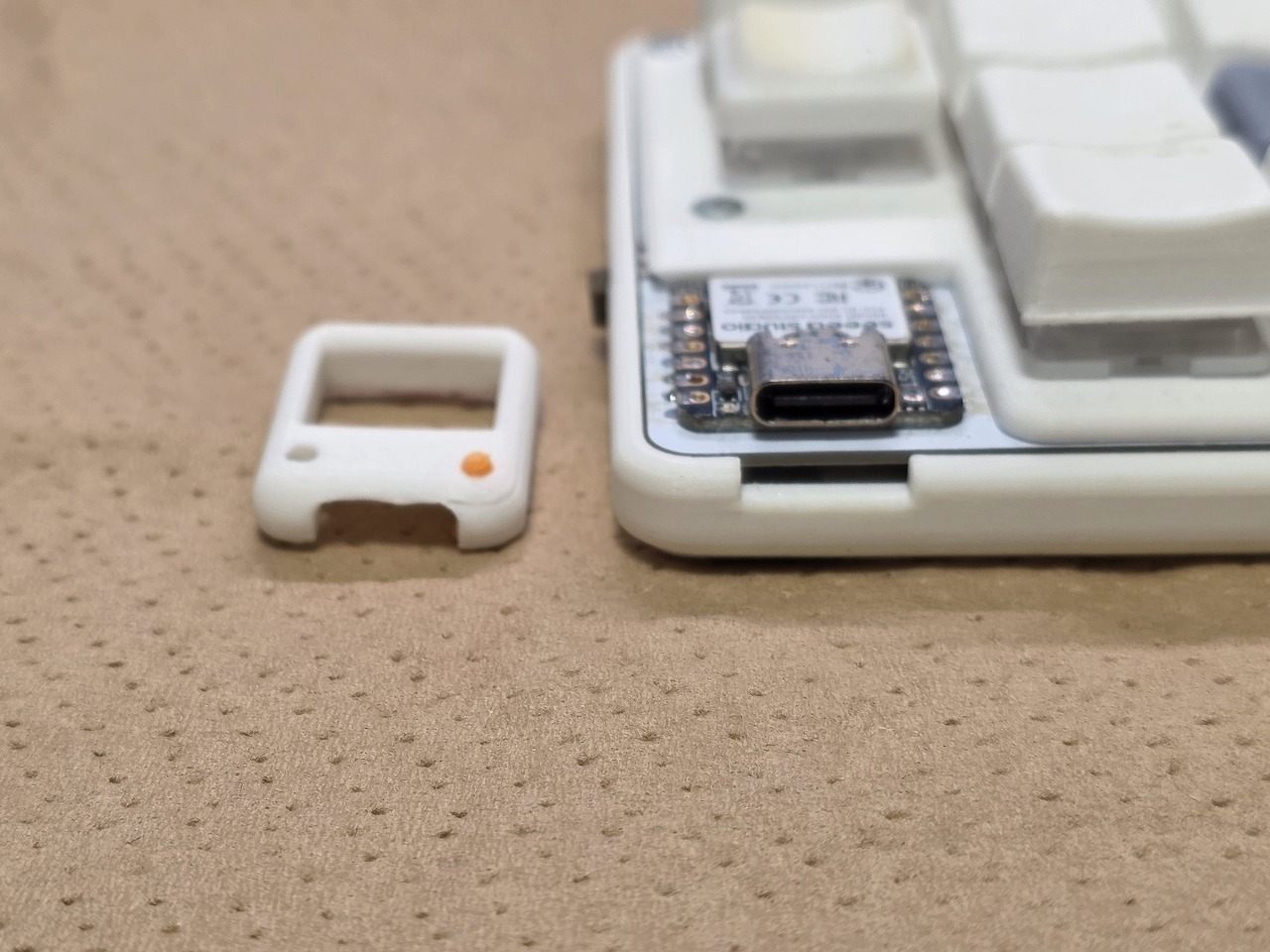

XIAOカバー × 2

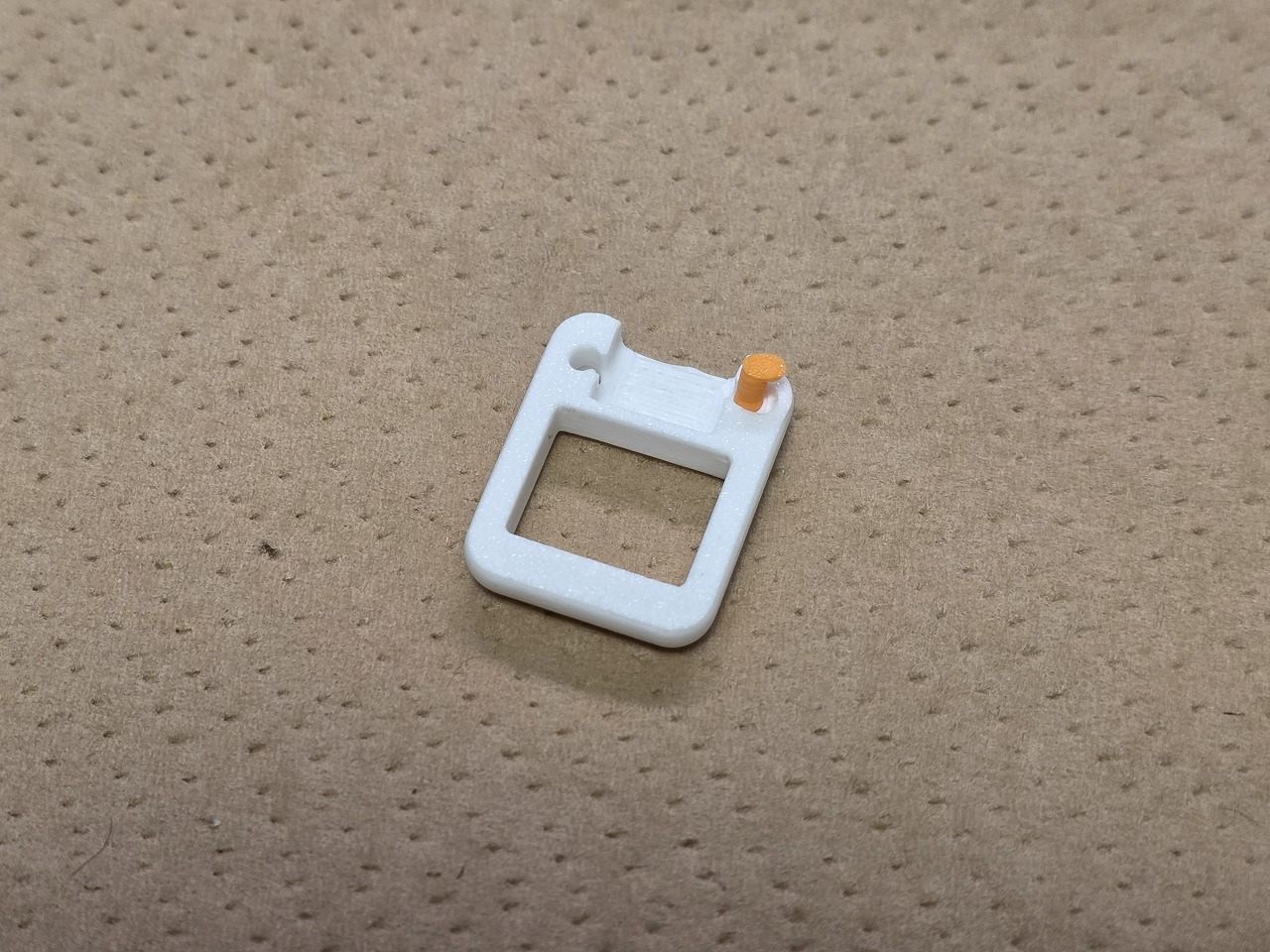

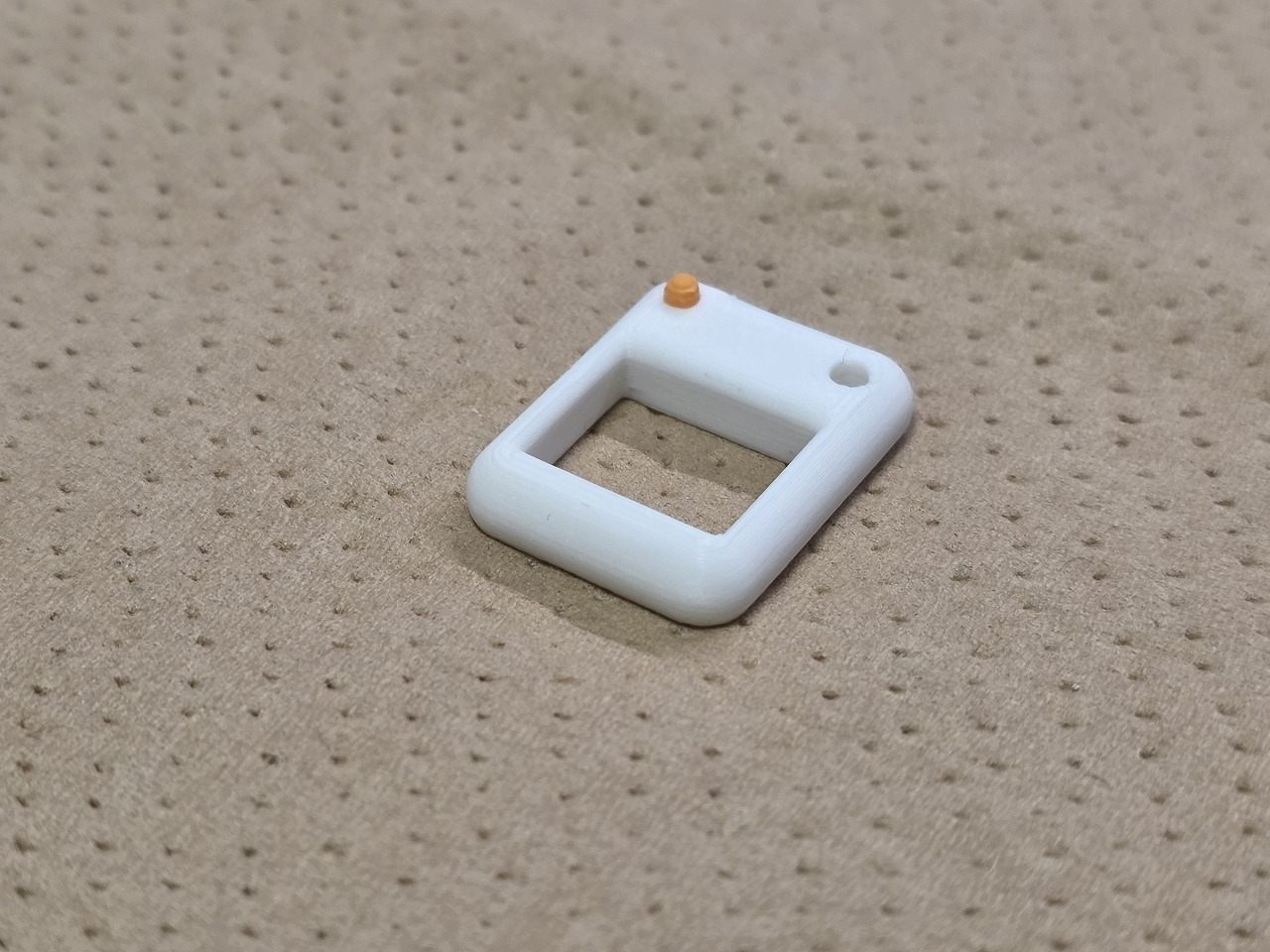

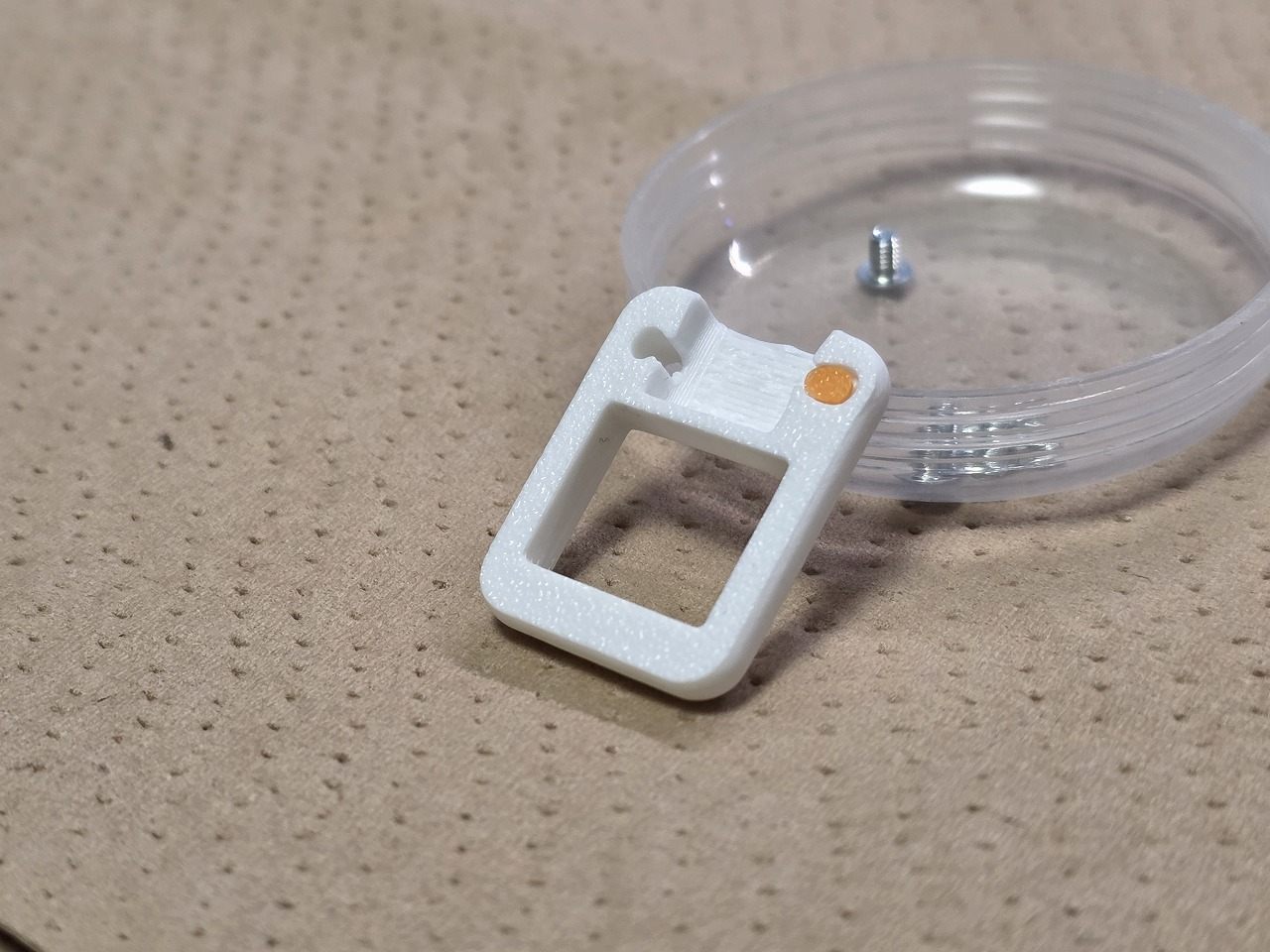

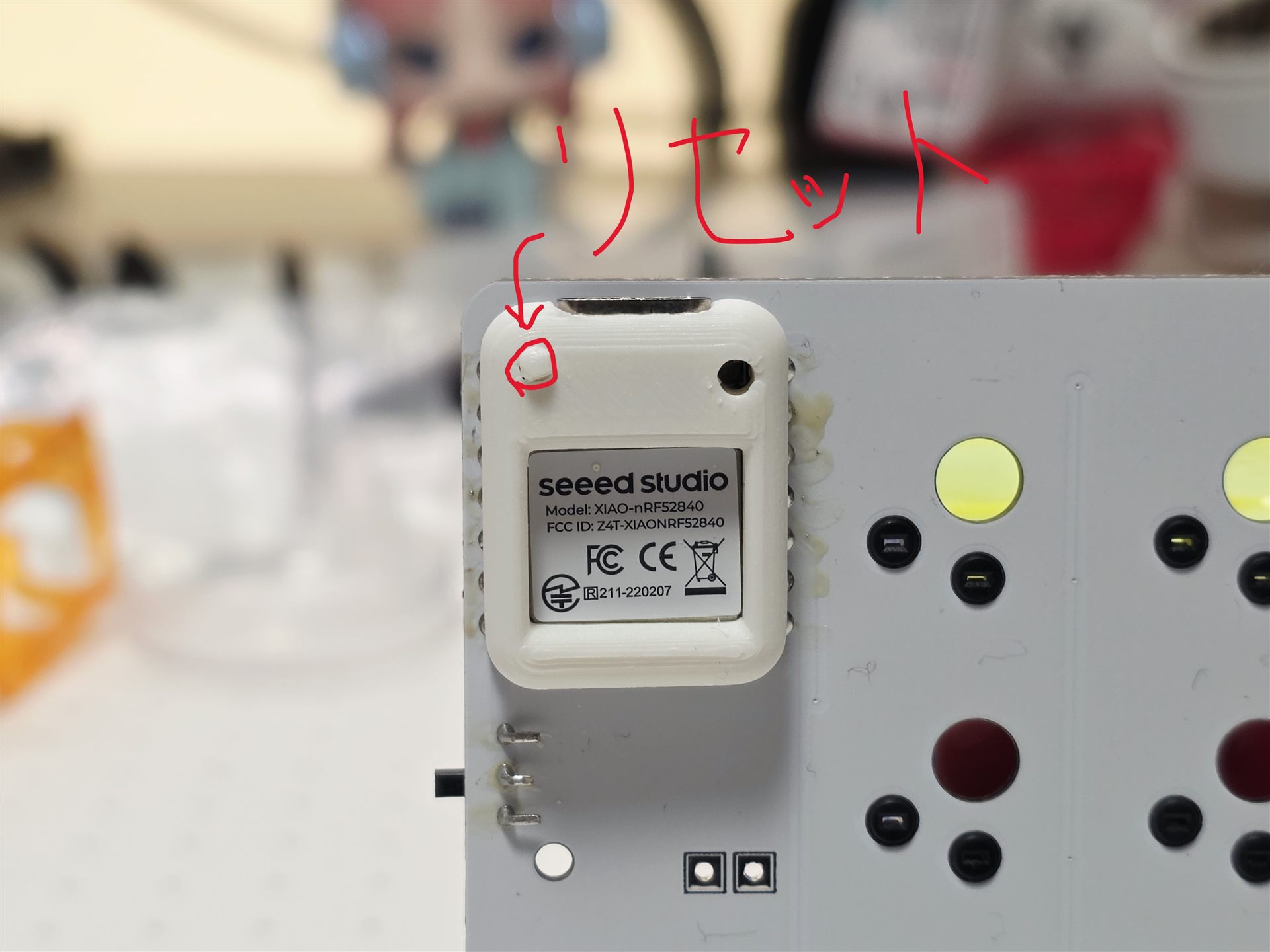

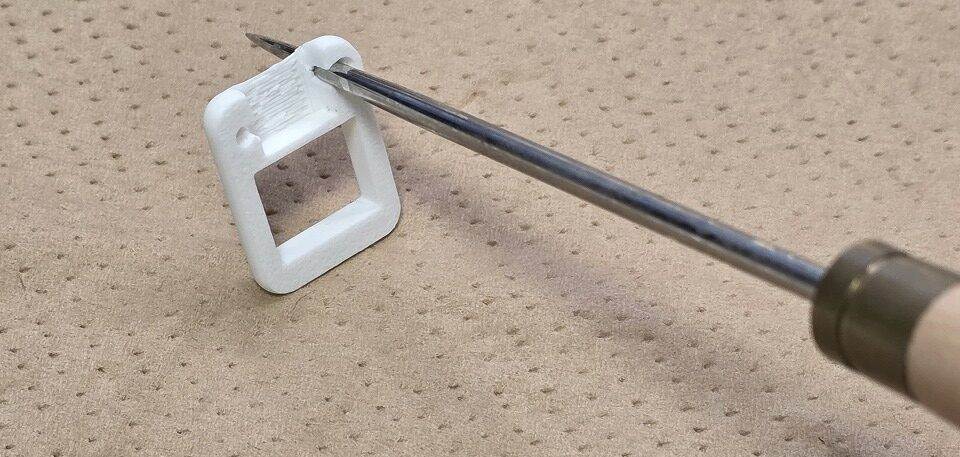

XIAOリセットボタン × 2

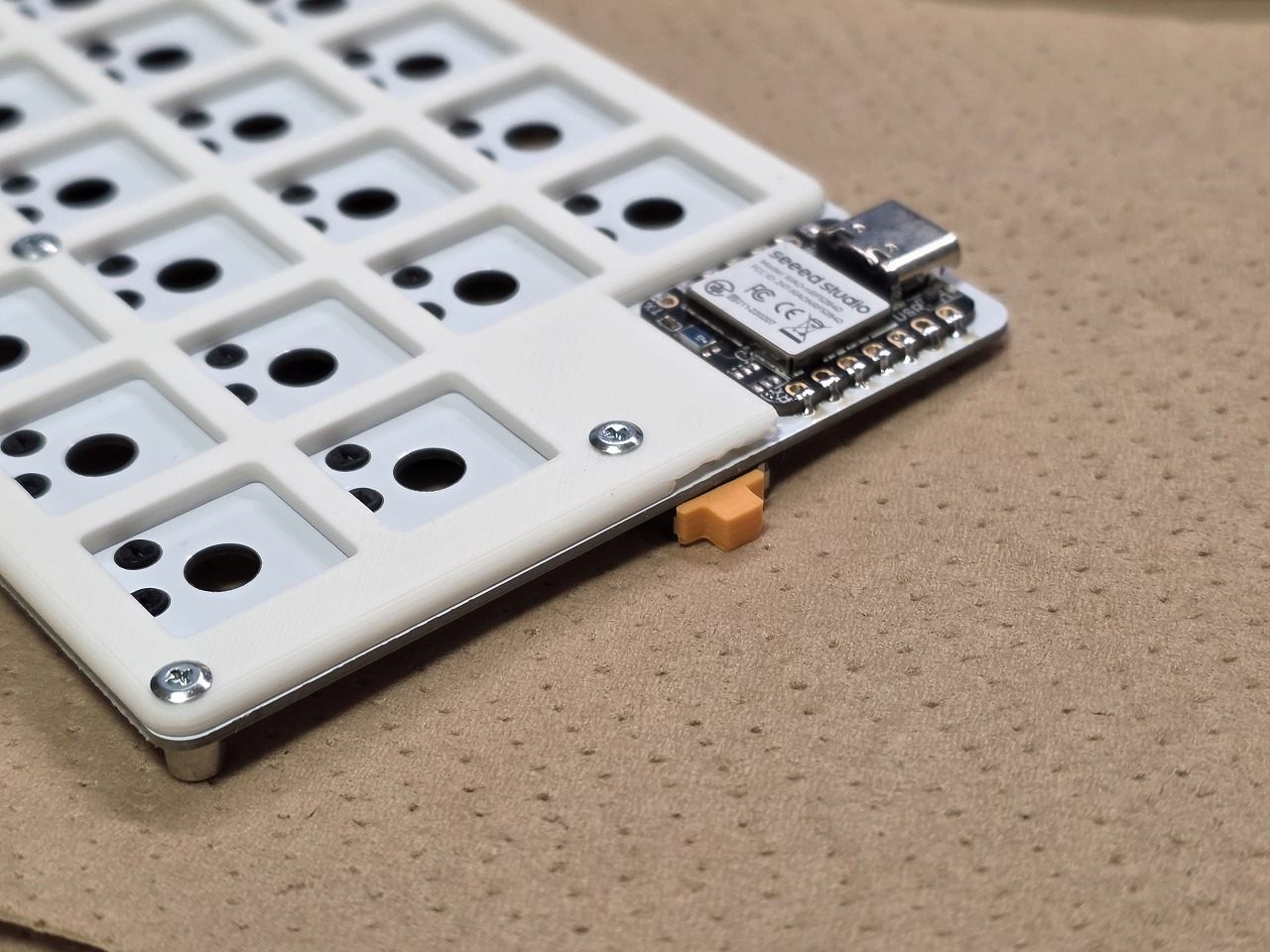

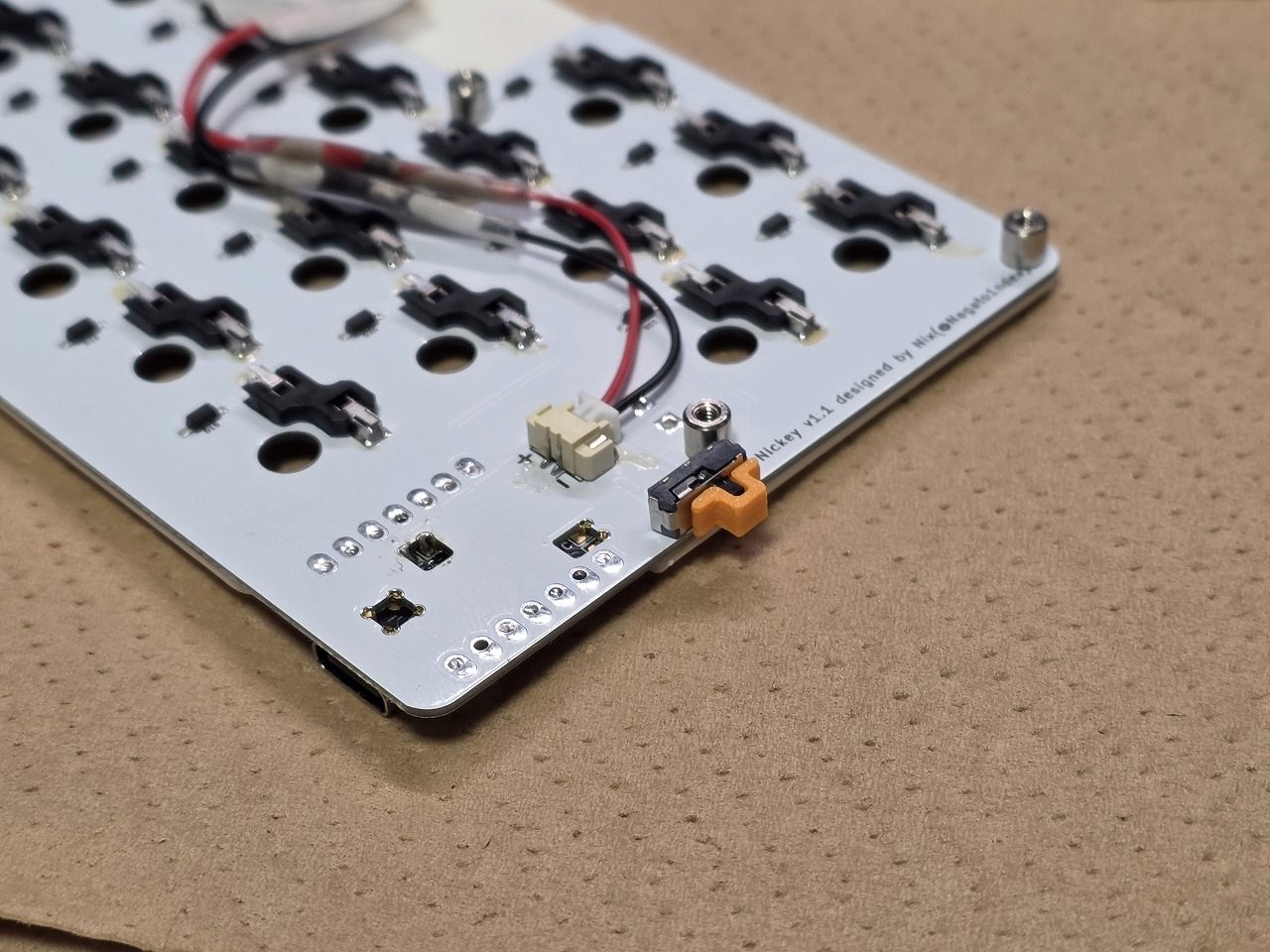

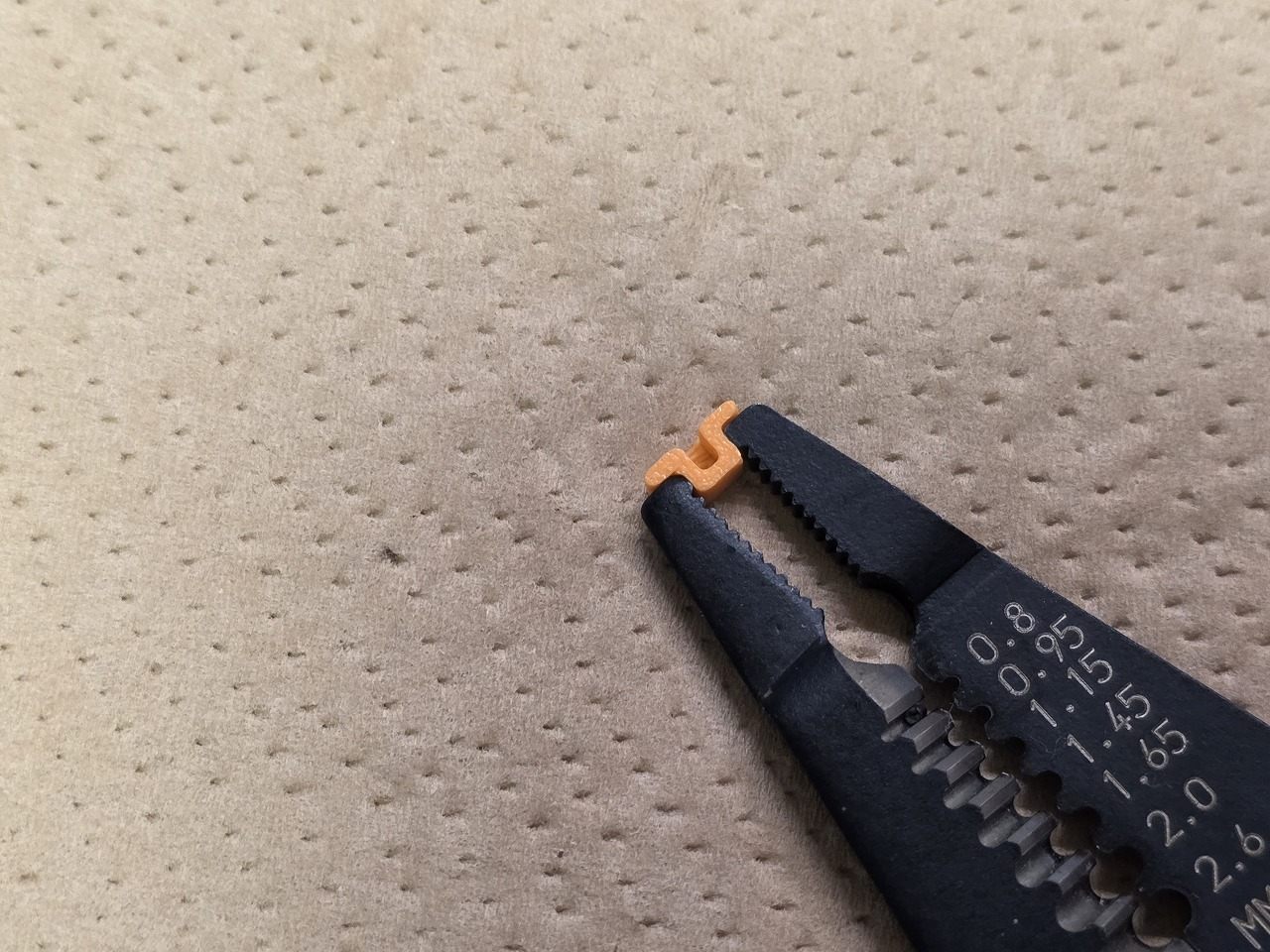

電源スイッチカバー × 2

🧰 必要な道具

✅ 必須

はんだごて：XIAO、ソケット、電源スイッチをはんだ付けするために使います。参考商品
はんだ：部品をPCBへ固定するために使います。参考商品
細めのドライバー：ケースのネジを締めるために使います。参考商品
ニッパー：電源スイッチの余った足を切断するために使います。
PC：ファームウェアの書き込みに使います。
USB Type-Cケーブル（データ通信対応）：XIAOをPCへ接続してファームウェアを書き込みます。充電専用ケーブルでは認識されません。

👍 強く推奨

フラックス：はんだ付けする箇所へ先に塗ると、はんだの乗りが良くなります。ペンタイプがおすすめです。参考商品
ピンセット：スイッチソケットなど細かい部品をつまむために使います。先が曲がったタイプがおすすめです。参考商品
ワイヤーストリッパー：バッテリーケーブルの被覆をむくために使います。器用な方はニッパーでも代用できますが、ストリッパーの方が楽で確実です。参考商品
テスター：バッテリー接続前に短絡がないことを確認するために使います。ペンタイプが使いやすくおすすめです。参考商品

✨ あると便利

はんだごてスタンド：はんだごてを安全に置くために使います。参考商品
耐熱マット：机を傷つけず、部品が滑らないようにするために便利です。参考商品
はんだ吸い取り線：付けすぎたはんだを除去するために使います。あると安心です。参考商品
マスキングテープ：バッテリーの位置を仮固定するために使います。種類は問いません。
保護メガネ：ニッパーで端子を切る際に、飛散する部品から目を守ります。
ケース底面用の滑り止め：ケース底面の滑り止めとしてGRIPLUS（グリップラス）がおすすめです。

組み立ての様子は次の動画でも確認できます。Vol.1の後半には、バッテリー線へ熱収縮チューブを取り付ける作業があります。

📺 組み立てライブ配信 Vol.1

YouTubeでVol.1を見る

📺 組み立てライブ配信 Vol.2

YouTubeでVol.2を見る

🔥 はんだ付け

XIAO nRF52840の取り付け

XIAOはPCBの表側へ取り付けます。マイコンの金色の端子とPCBのパッド、左右7か所ずつ、合計14か所をはんだ付けします。

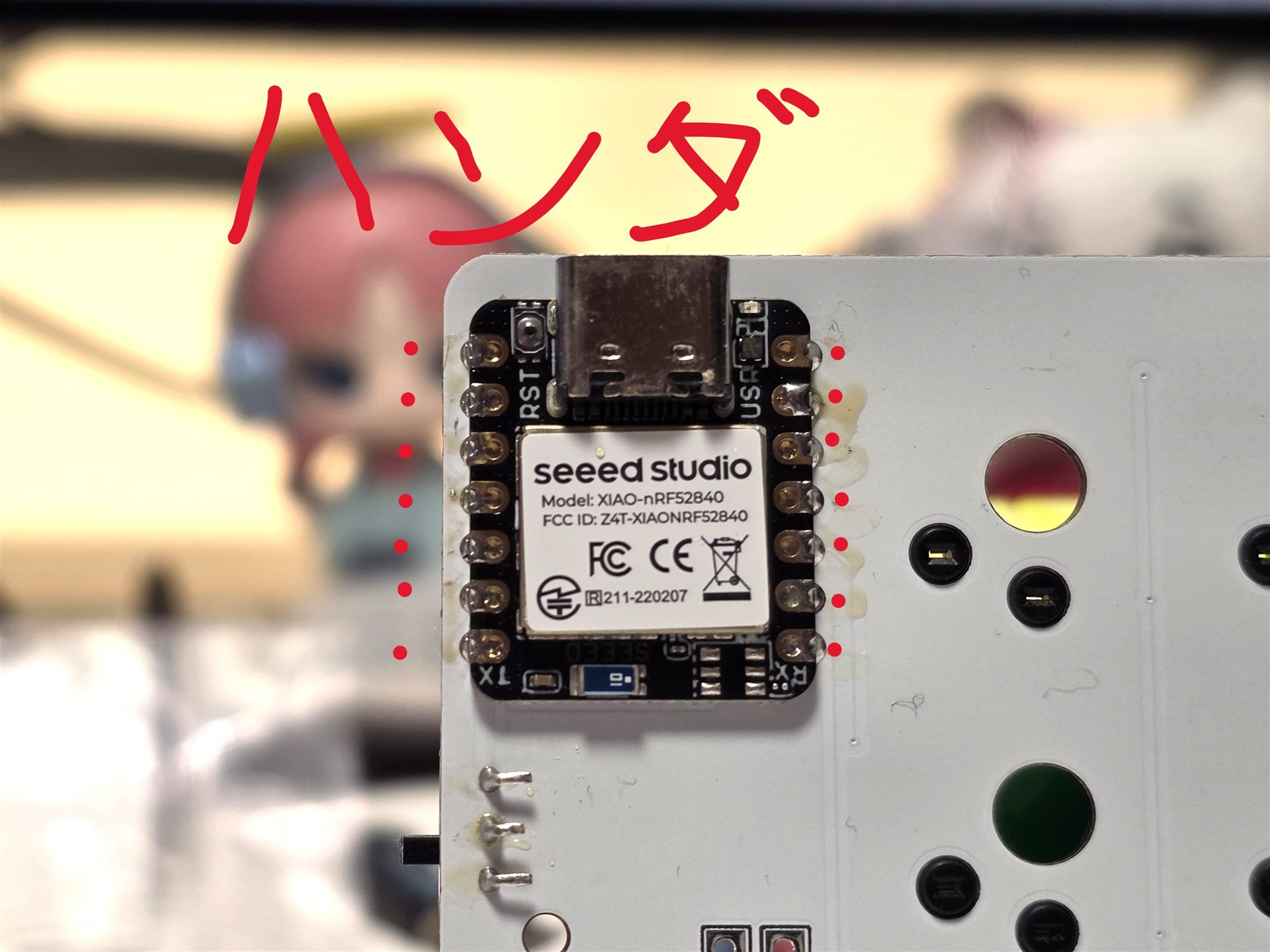

XIAO nRF52840のはんだ付け箇所を赤点で示したPCB

位置決めには7ピンヘッダーを利用できます。ヘッダーは治具として使うだけなので、ヘッダー自体ははんだ付けしません。

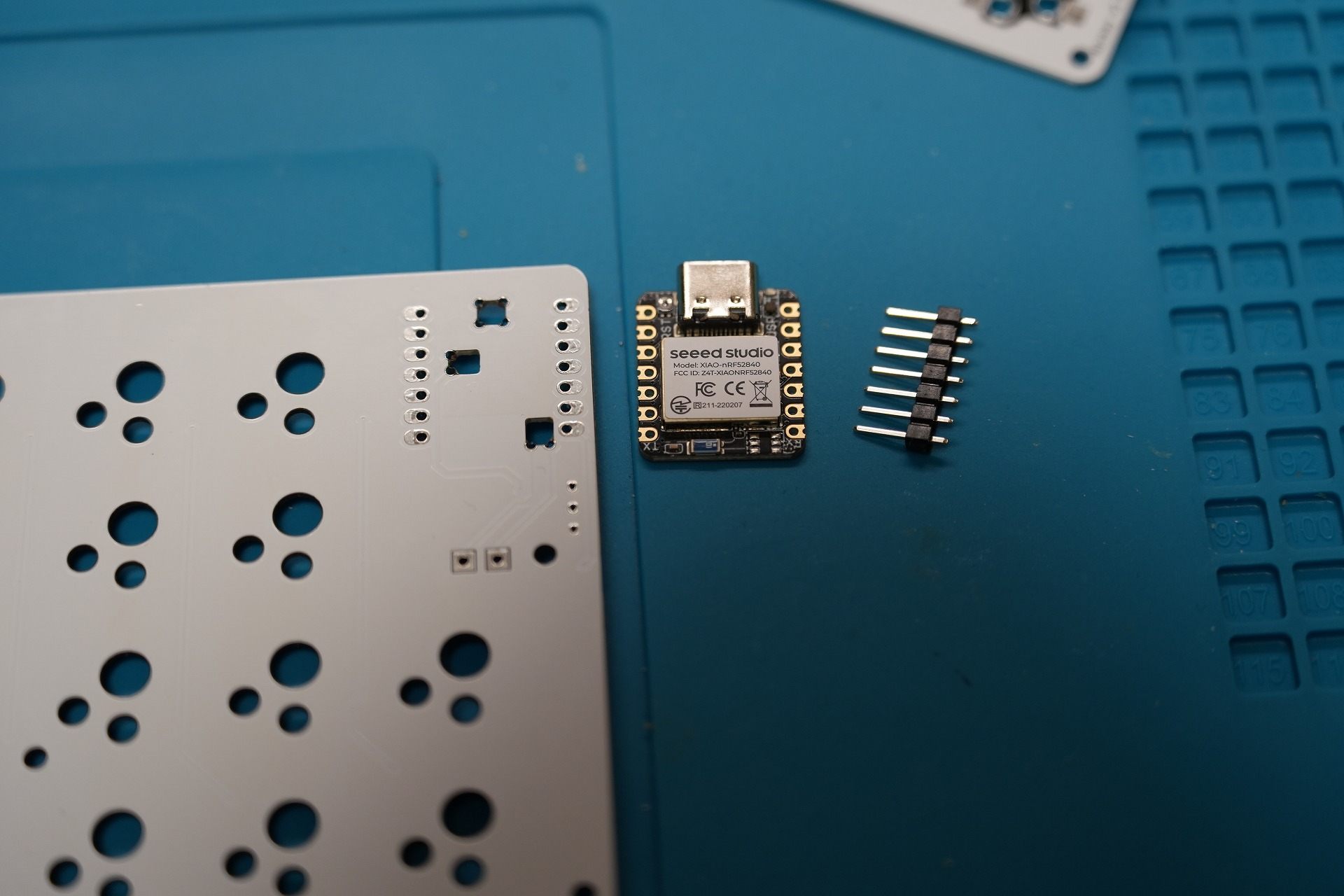

PCB、XIAO nRF52840、位置決め用7ピンヘッダー

7ピンヘッダーを差し込んでXIAOの位置を合わせ、反対側の端子を数か所はんだ付けします。位置が固定できたらヘッダーを外し、残りの端子をはんだ付けしてください。

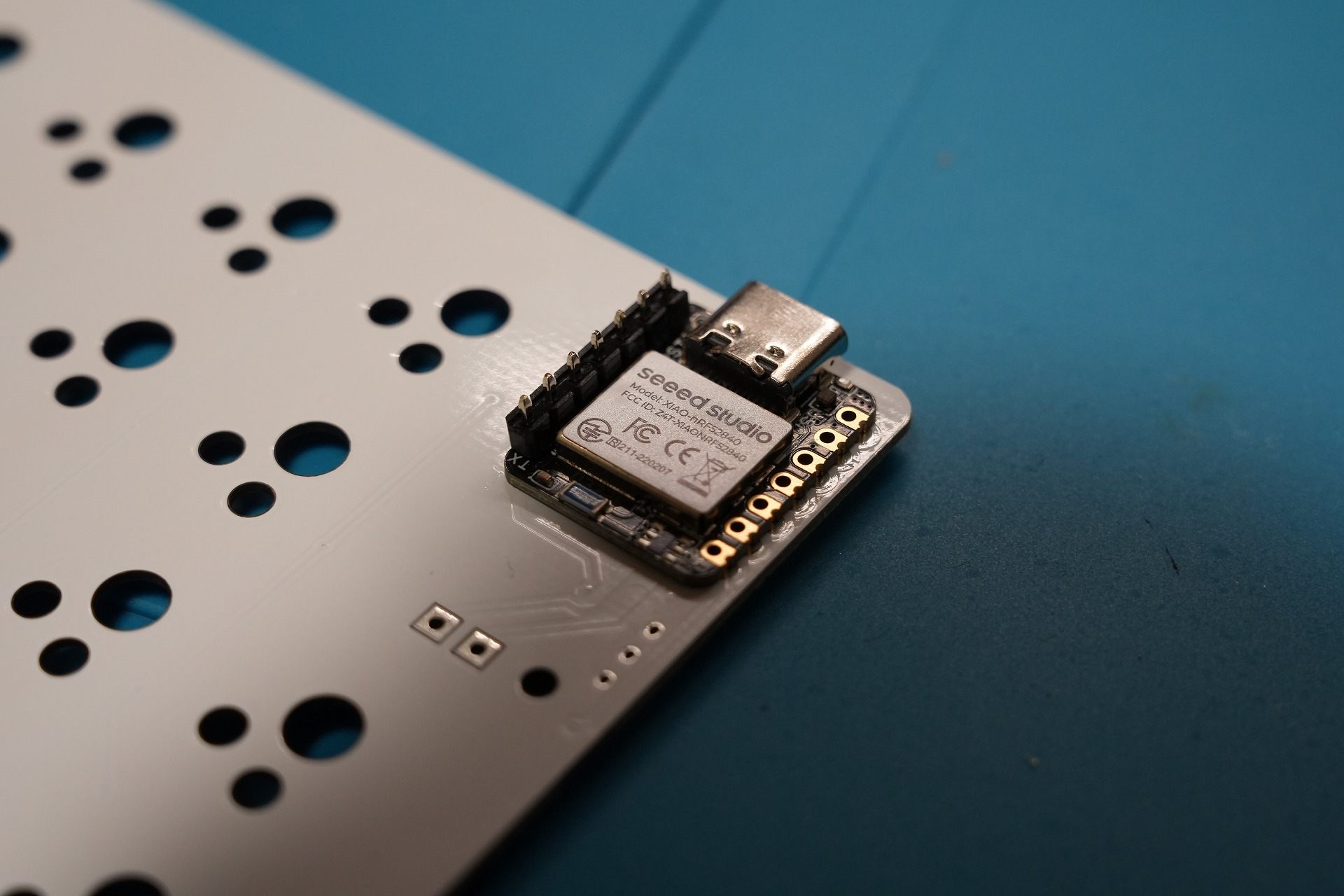

7ピンヘッダーでPCB上に位置決めしたXIAO nRF52840

端子間をはんだでつなぐ「ブリッジ」を起こさないよう、十分に確認してください。

バッテリー用スルーホール

バッテリー用スルーホールへは、十分にフラックスを塗ってからはんだを流します。

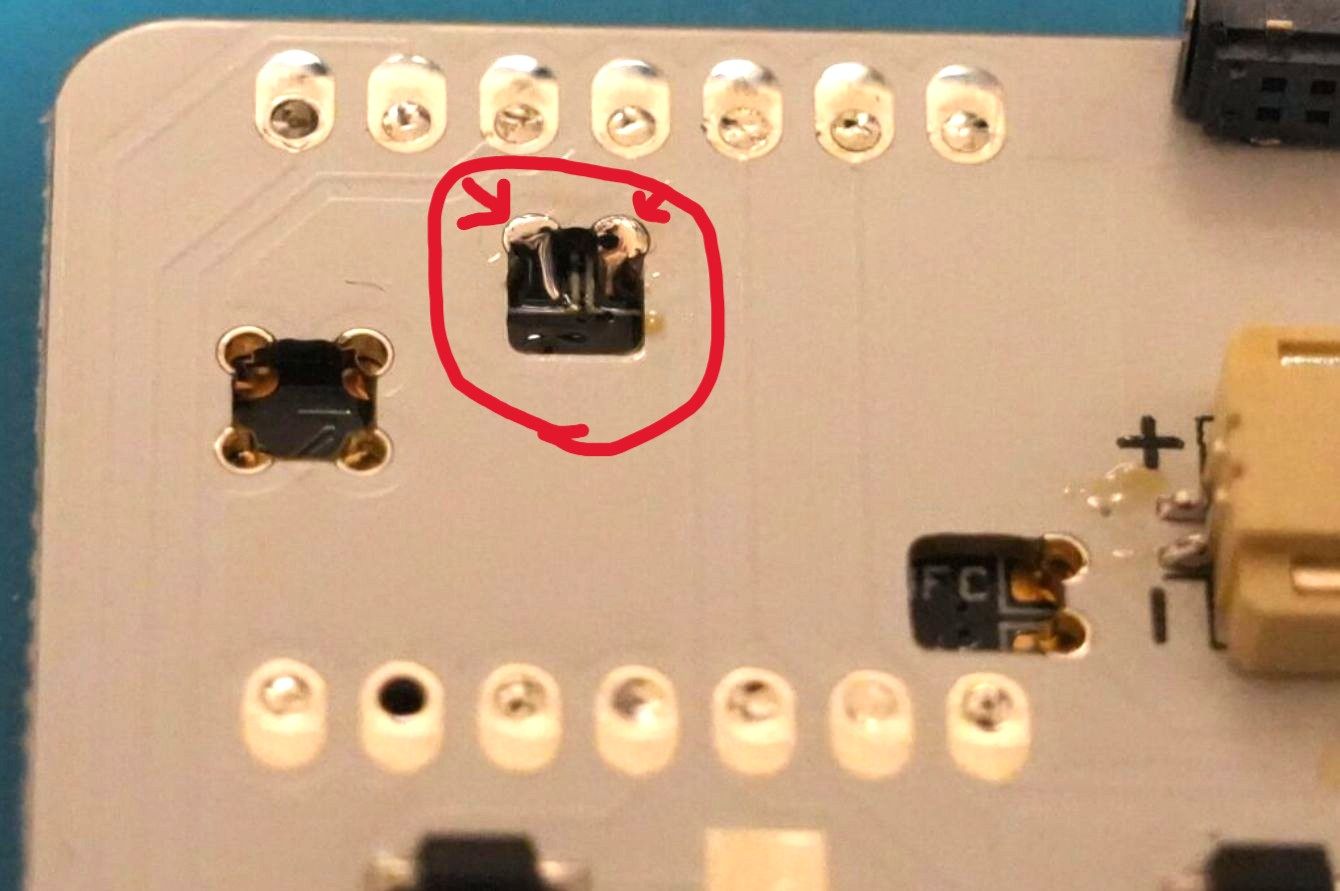

PCB上のバッテリー用スルーホールと注意箇所

⚠ 注意

2つのパッドがブリッジするとバッテリーが短絡し、発熱や発火につながるおそれがあります。テスターがある場合は、パッド間が導通していないことを確認してください。

キーボードとしての動作に不要なほかのスルーホールは、はんだ付けしなくてもかまいません。

Choc v2ソケットの取り付け

Choc v2ソケットはPCBの裏側へ取り付けます。

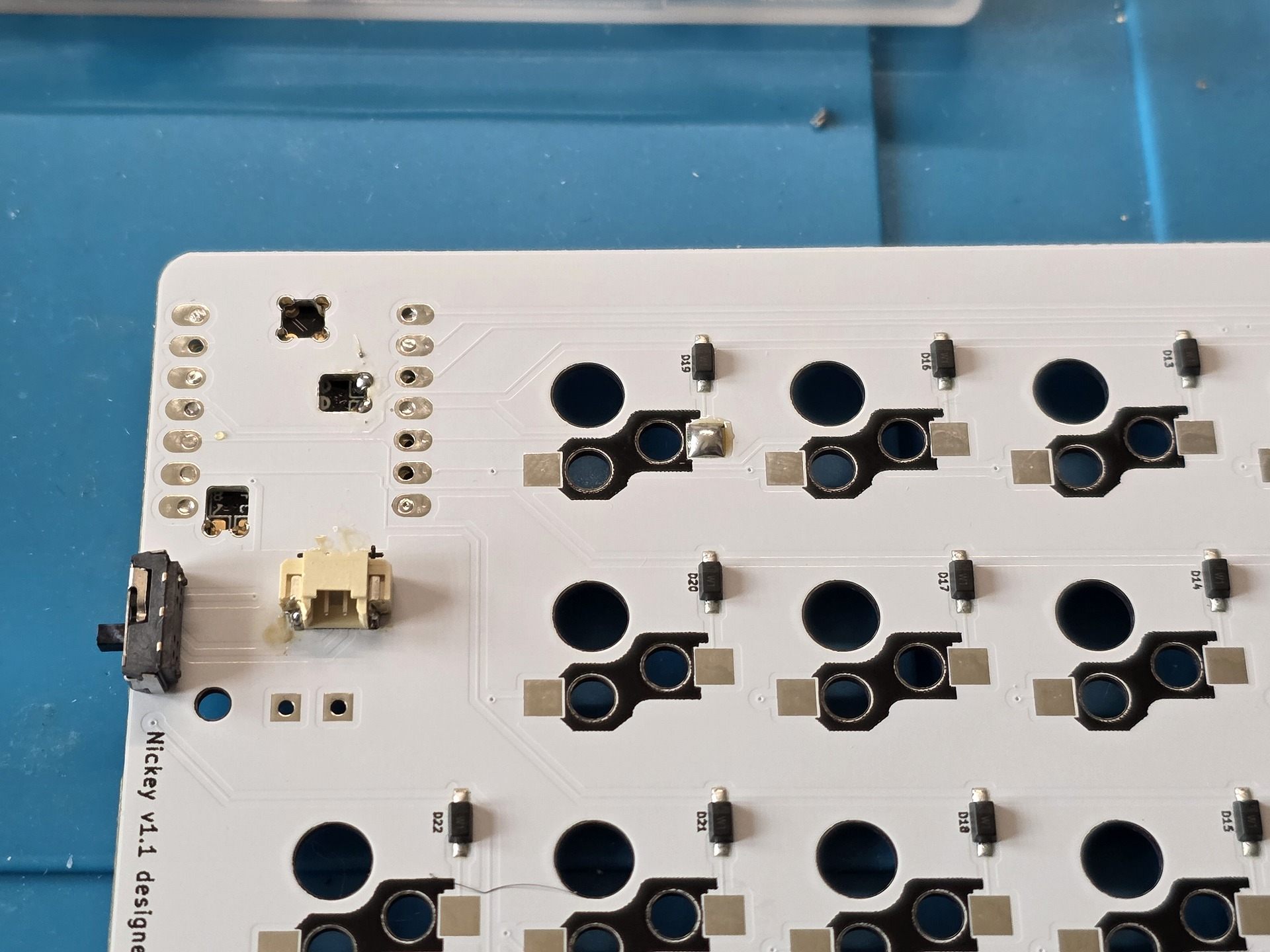

ソケット1個分の片側パッドに、あらかじめ少量のはんだを盛ります。
ソケットをピンセットで押さえながら予備はんだを溶かし、位置を固定します。
反対側の端子もはんだ付けします。すべてのソケットで繰り返してください。

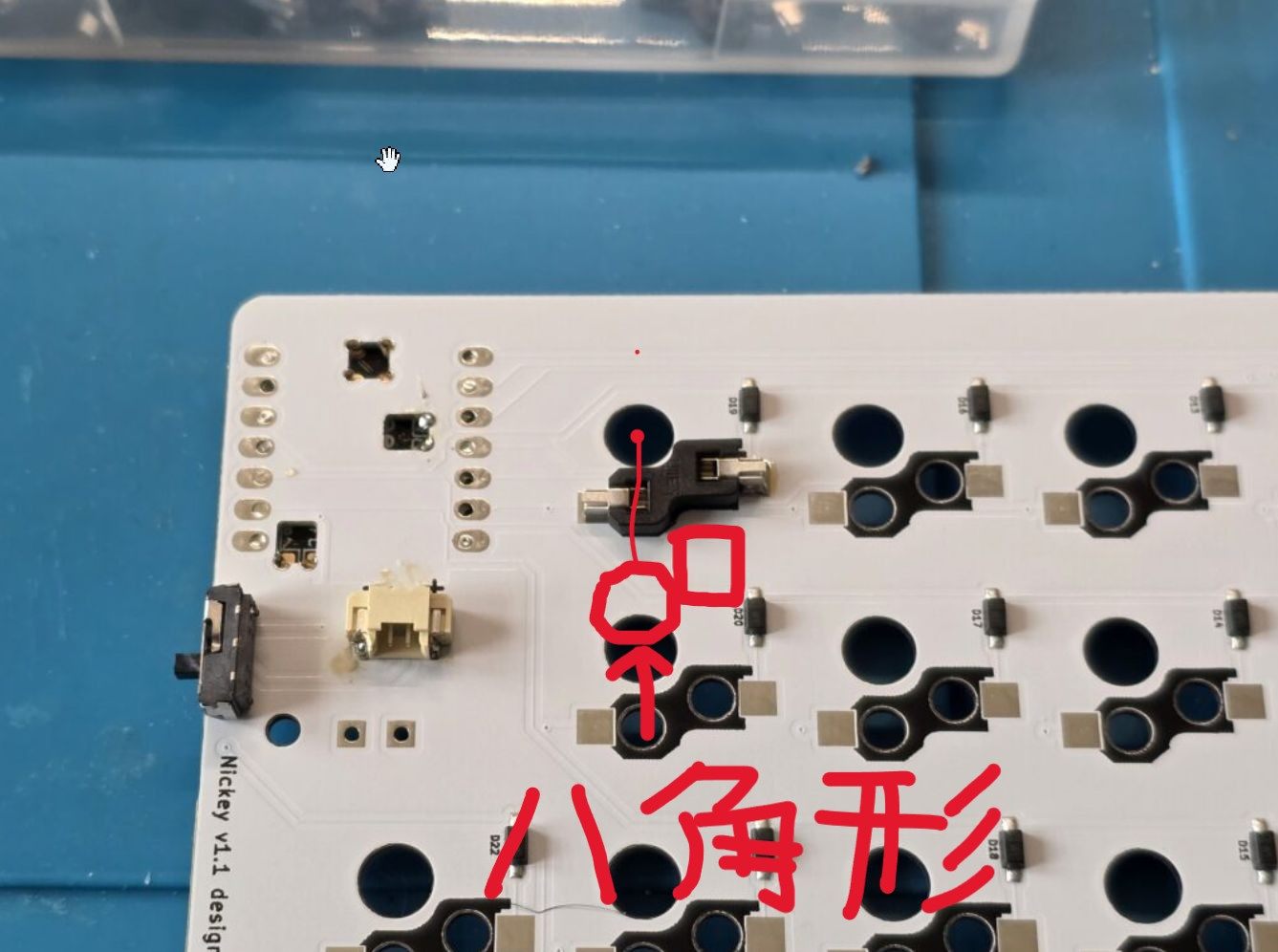

ソケットには向きがあります。スイッチ中央の軸が入る側を、PCBの八角形のシルクへ合わせてください。詳しくは「Kailh Choc ソケットの方向について」も参考になります。

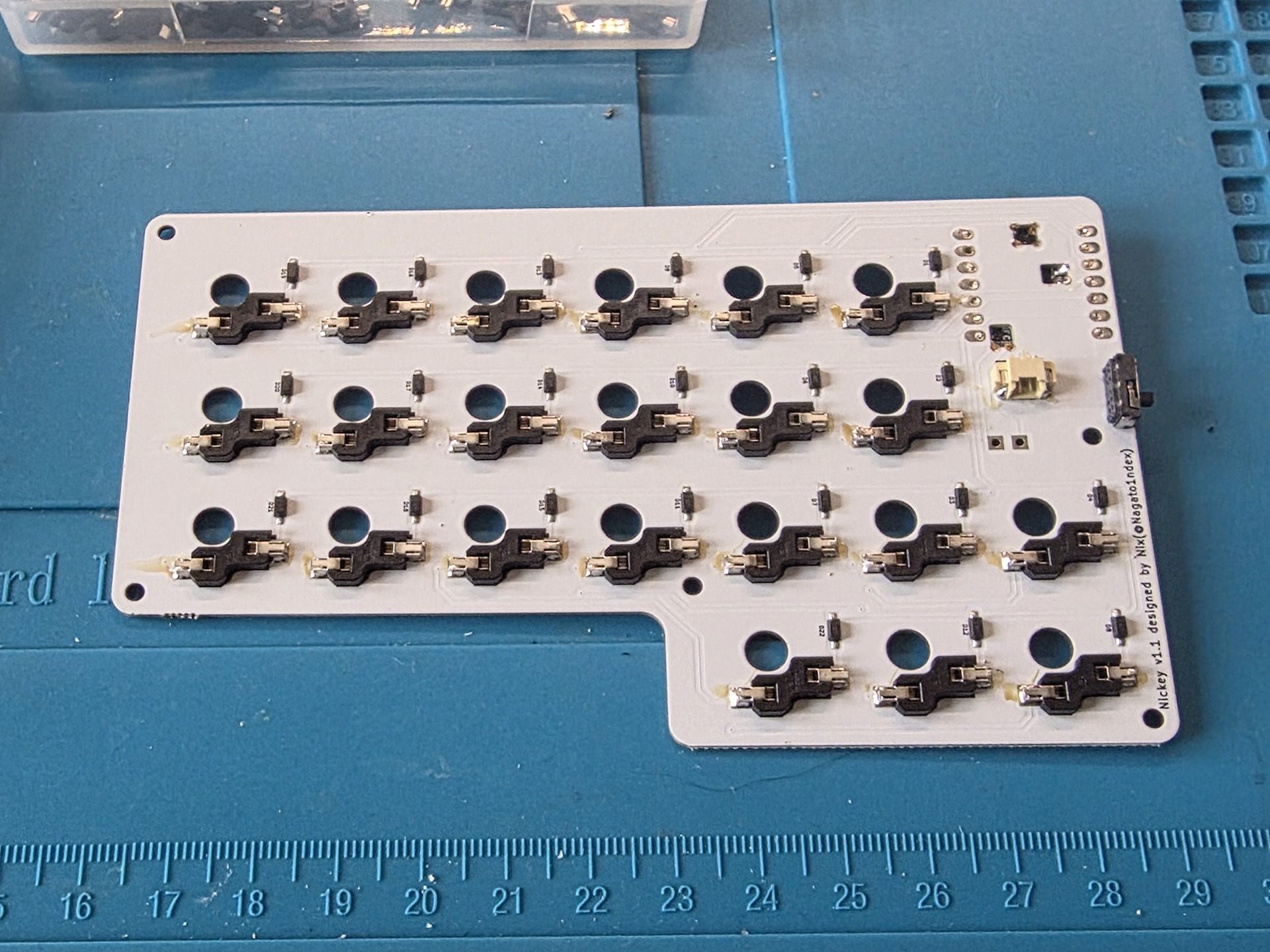

すべてのChoc v2ソケットを取り付けたPCB裏面

電源スイッチの取り付け

電源スイッチはPCBの裏側から差し込み、スライド部がPCBの外側を向くようにします。

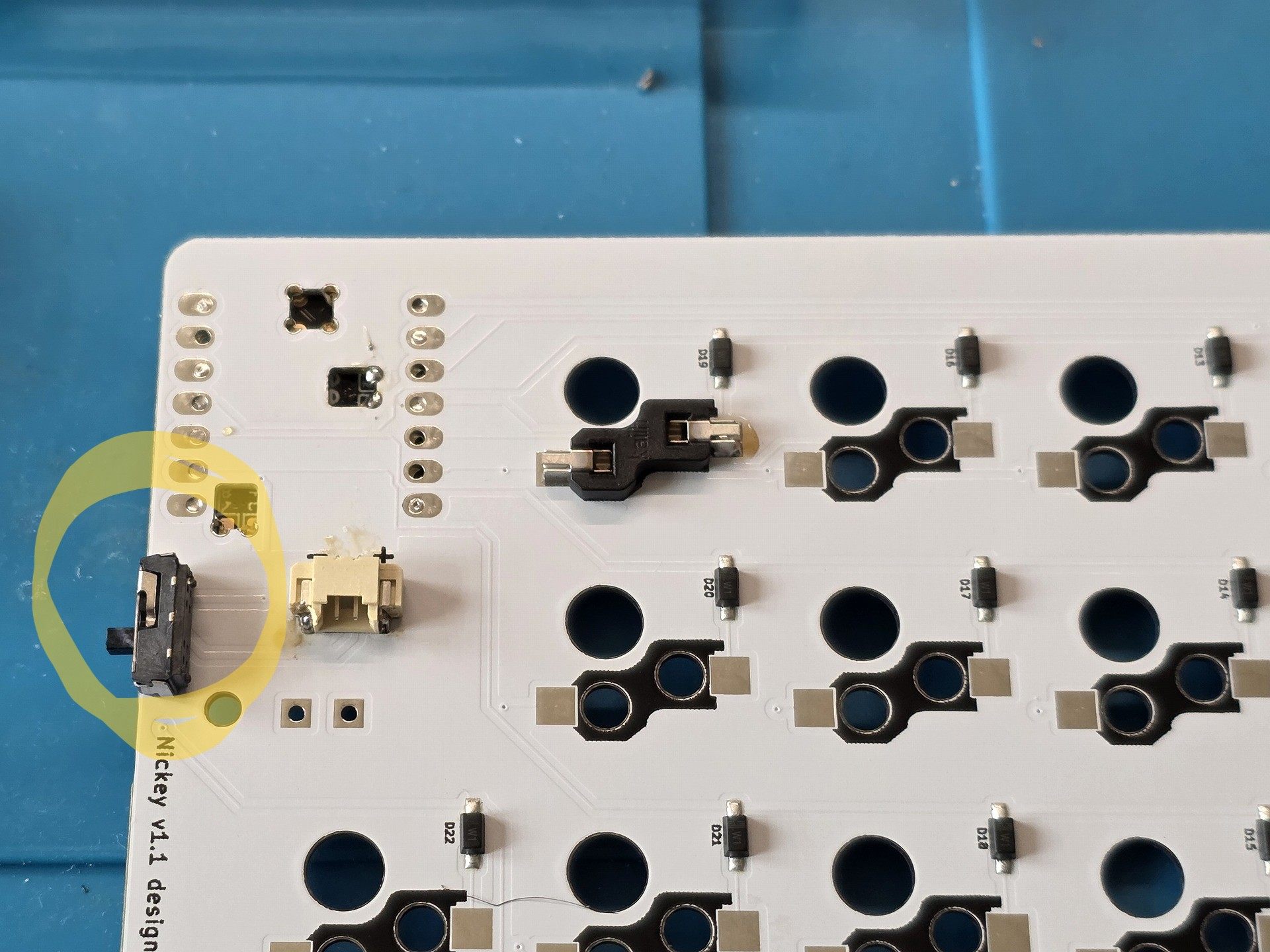

PCB裏側から差し込んだ電源スイッチ

表側へ出た端子をはんだ付けします。

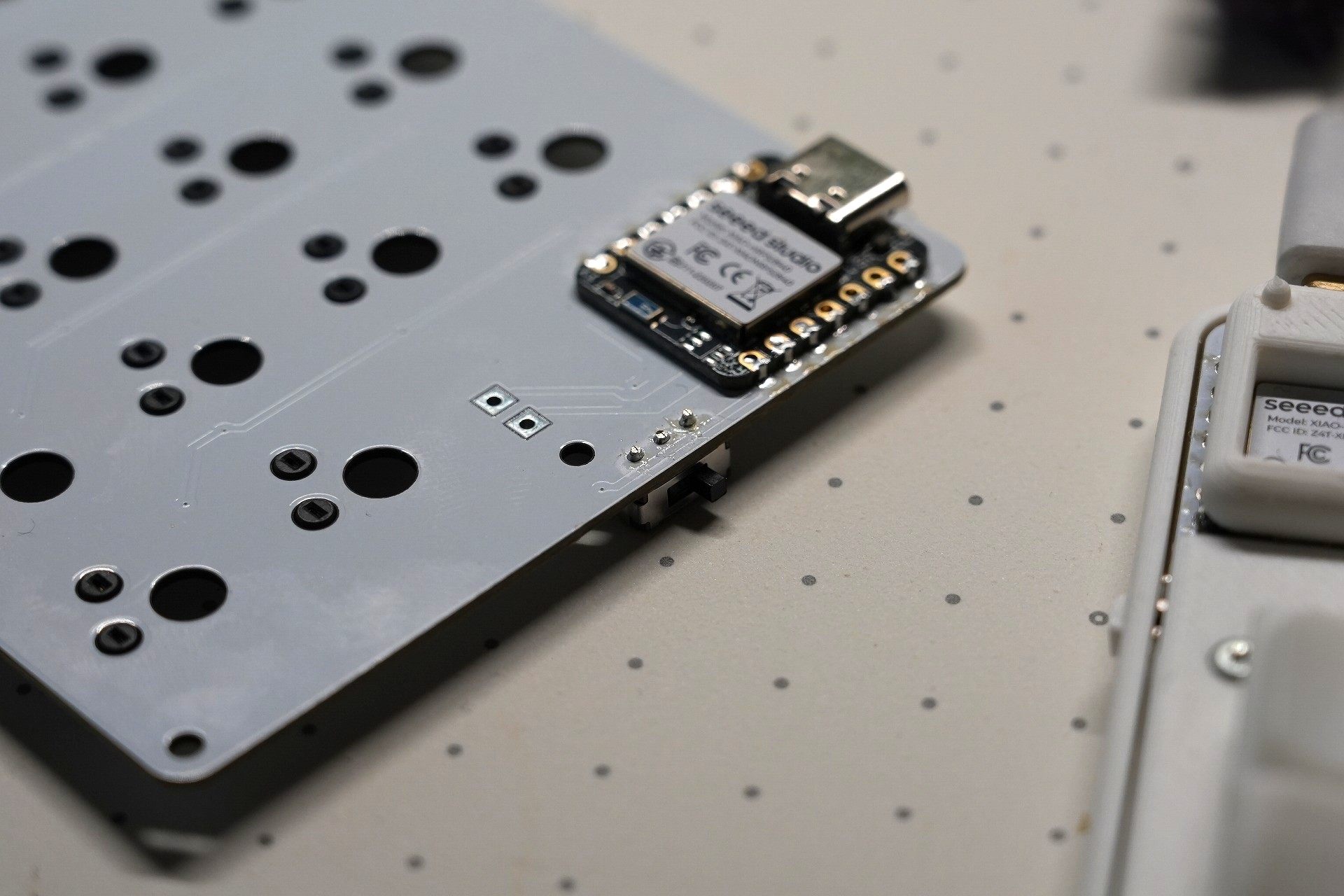

PCB表側に出た電源スイッチの端子

余った端子は折り曲げるか、ニッパーで切断します。

⚠ 警告

切断した端子は勢いよく飛ぶことがあります。保護メガネを着用し、人や壊れやすい物へ向けないでください。

🔋 バッテリーとケーブルの接続

⚠ LiPoバッテリーの取り扱い

LiPoバッテリーは、短絡や不適切な加熱によって発煙・発火する危険があります。必ず片方の線ずつ作業し、異常な発熱、膨張、におい、発煙があれば直ちに作業と使用を中止してください。

付属のLiPoバッテリーとJSTコネクタ付きケーブルを、はんだ入り熱収縮チューブで接続します。

組み立てライブ配信のVol.1後半でもこの作業を確認できます。また、Amazonのバッテリー販売ページにも参考動画があります。

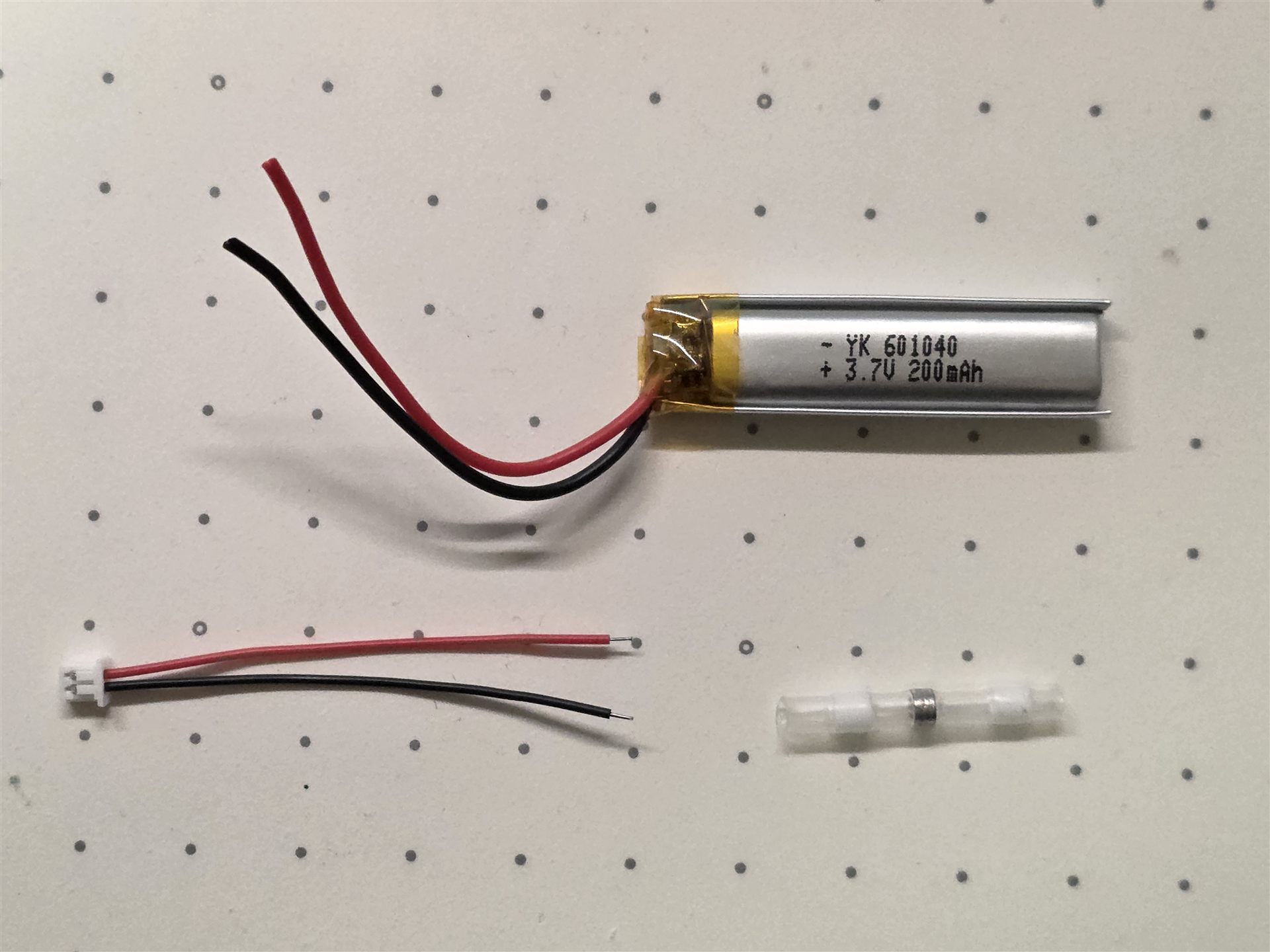

LiPoバッテリー、JSTケーブル、はんだ入り熱収縮チューブ

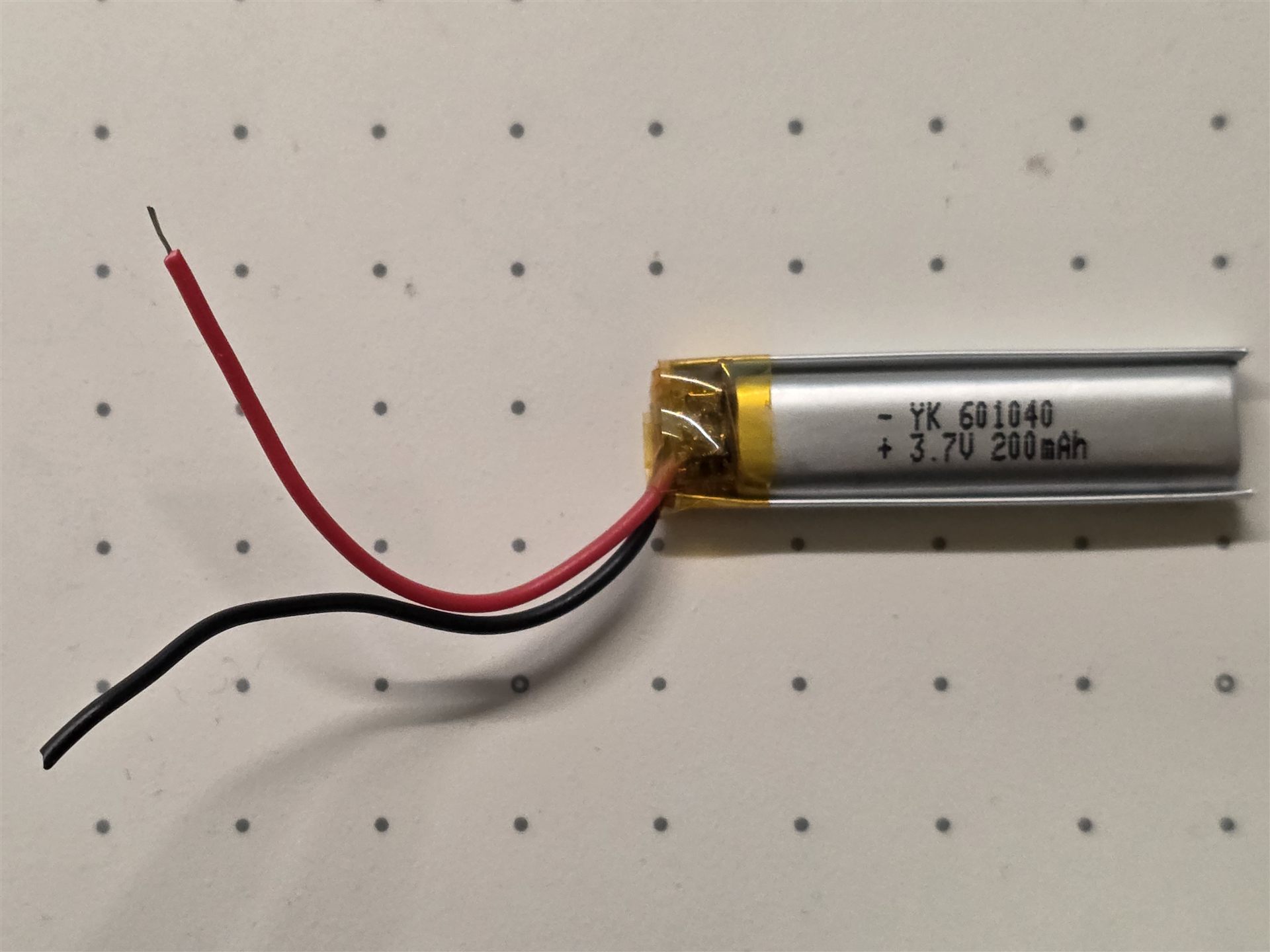

バッテリー側の片方の線だけを選び、被覆を約5 mmむきます。写真では赤線から作業しています。

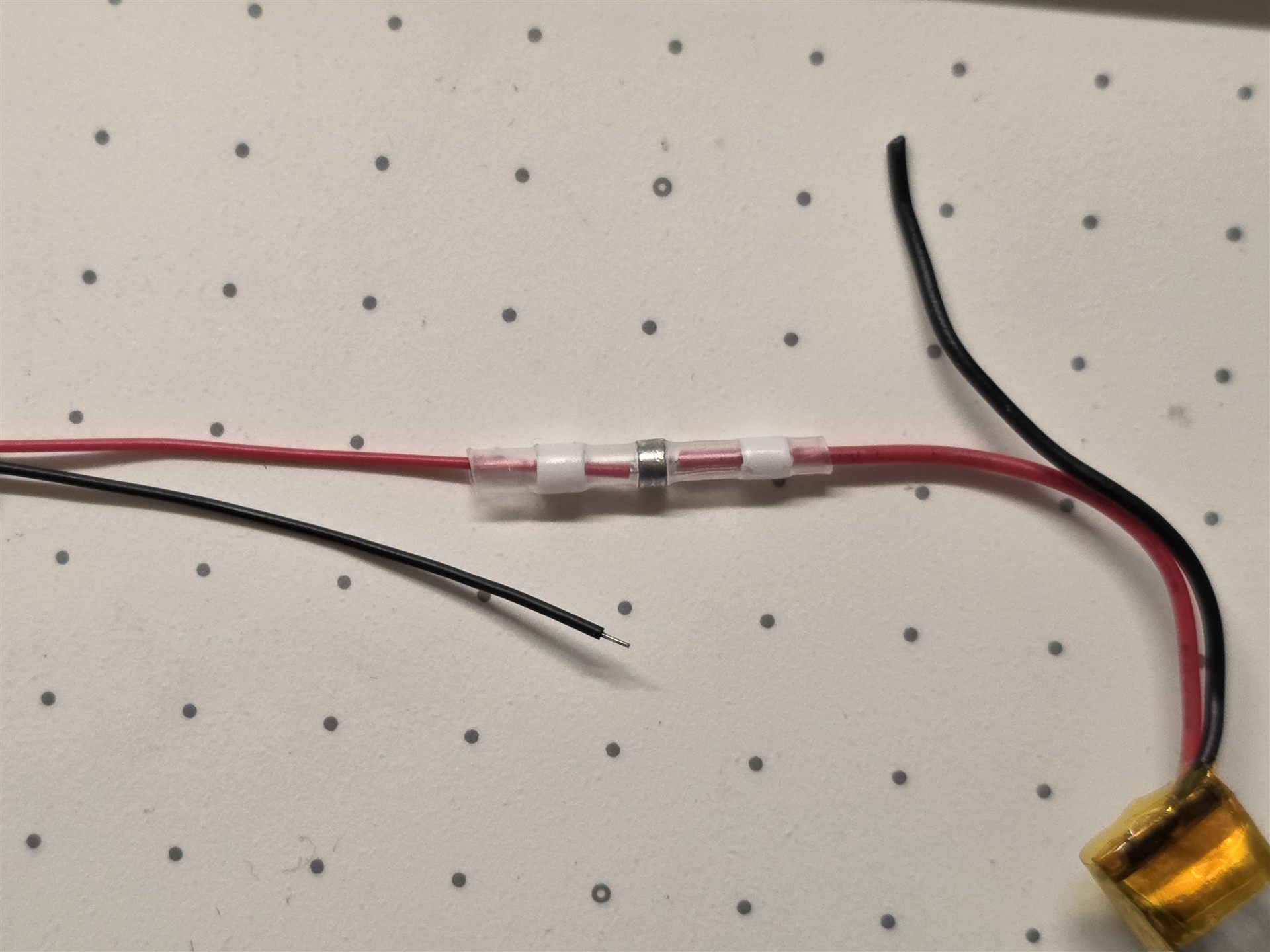

バッテリー側とJST側で同じ色の線を合わせ、銅線がチューブ中央のはんだ部分へ来るように差し込みます。
次の順序で、ライター、ヒートガン、またははんだごてを使ってゆっくり加熱します。ライターを使う場合は炎を近づけすぎず、バッテリー本体やケーブルに長時間当てないでください。バッテリー本体は直接加熱しないでください。

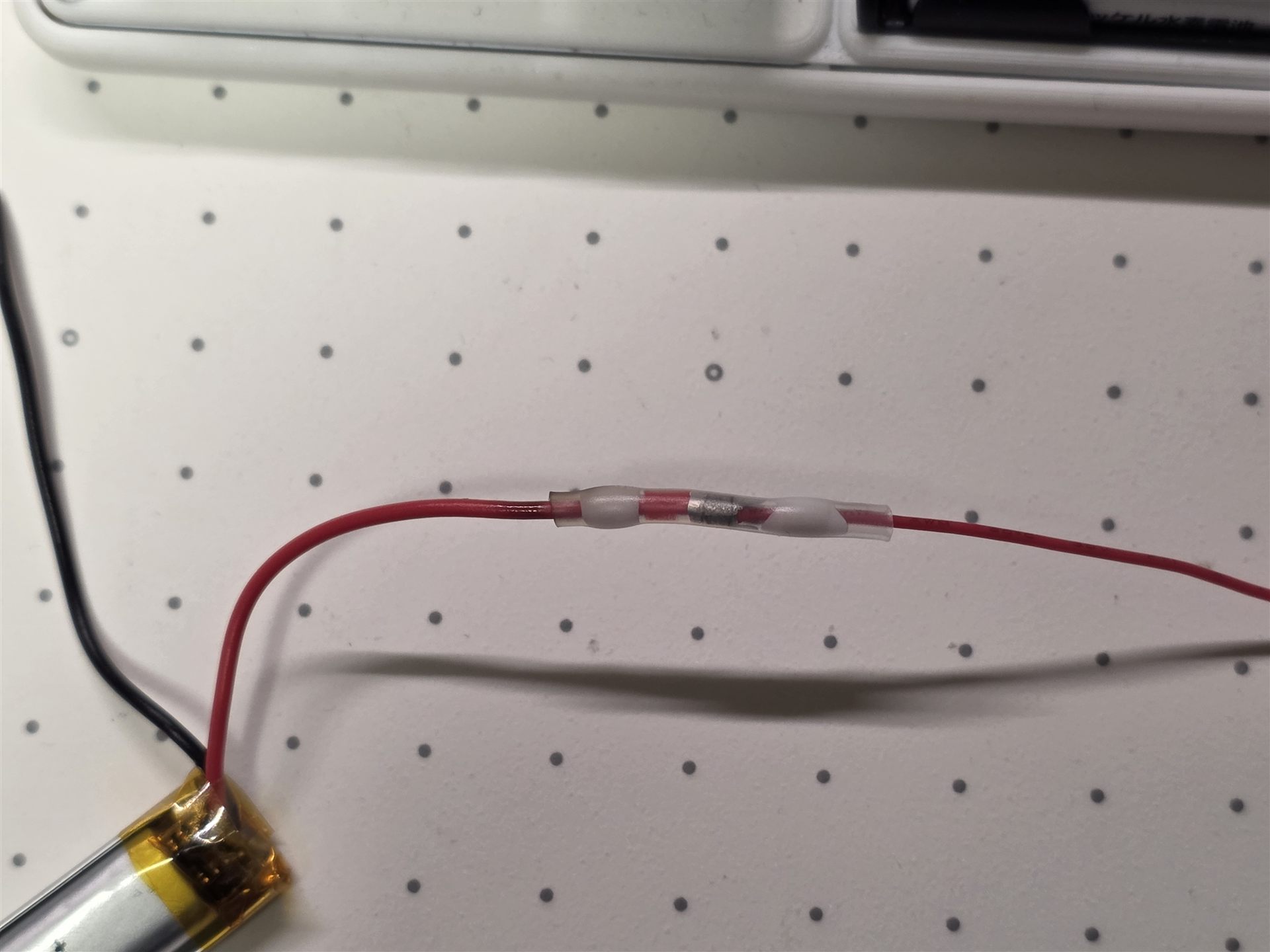

1. 両端の白い部分を収縮させ、線を固定する
2. 中央を十分に熱し、はんだが溶けて広がることを確認する
3. 完全に冷めてから軽く引っ張り、抜けないことを確認する

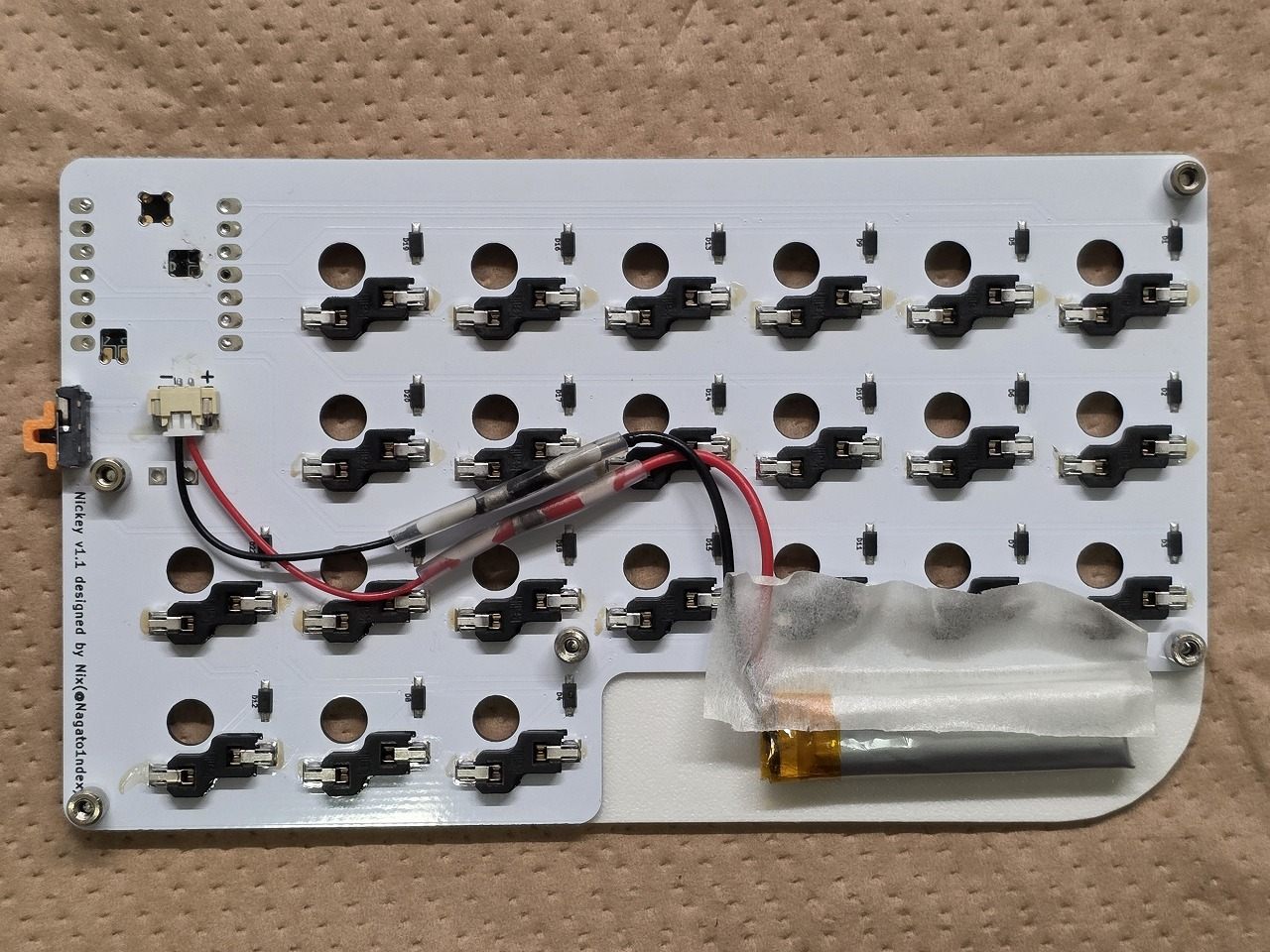

接続部が冷えたら、もう片方の線も同じ手順で接続します。
