Nickey44A ビルドガイド

このページでは、単4電池で動作する完全ワイヤレス分割キーボード「Nickey44A」の組み立てから、Firmwareの書き込み、Bluetoothペアリング、動作確認までを説明します。

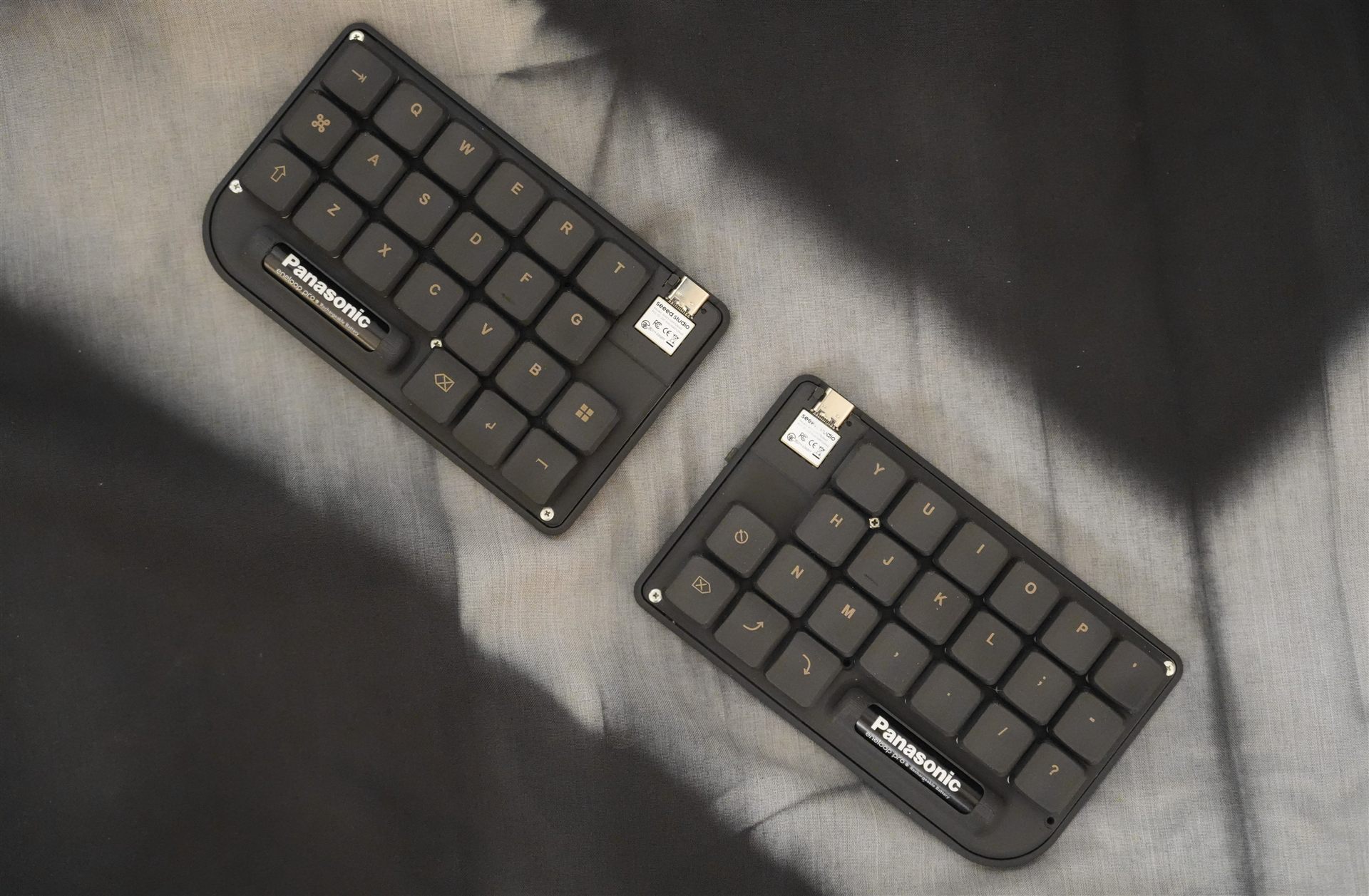

Nickey44A分割キーボード

Nickey44AはNickey44と多くの工程が共通ですが、電源・電池端子・ケースの組み立て方法は異なります。このページの手順に従ってください。

⌨️ Nickey44Aについて

Nickey44Aの主な特徴は次のとおりです。

Bluetooth対応
44キーのオーソリニア配列
Choc v2対応のロープロファイル設計
17 mmの狭ピッチ
ZMK Firmware
単4電池で動作する薄型の左右分割デザイン

組み立ては、おおむね次の順番で進めます。

部品を確認する
XIAO、ソケット、単4電池端子をはんだ付けする
ケースを閉じる前にFirmwareを書き込み、動作を確認する
マグネットを取り付け、PCBをケースへ組み込む

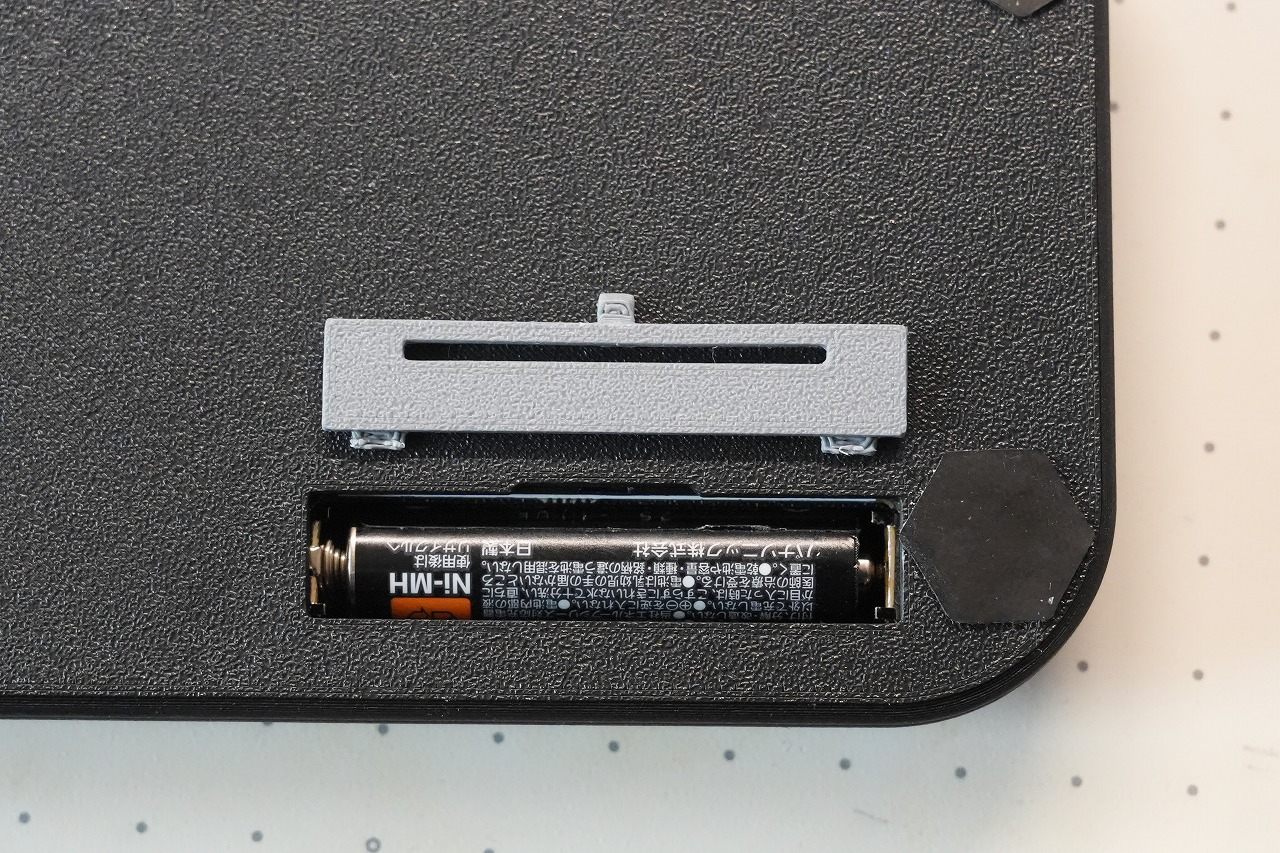

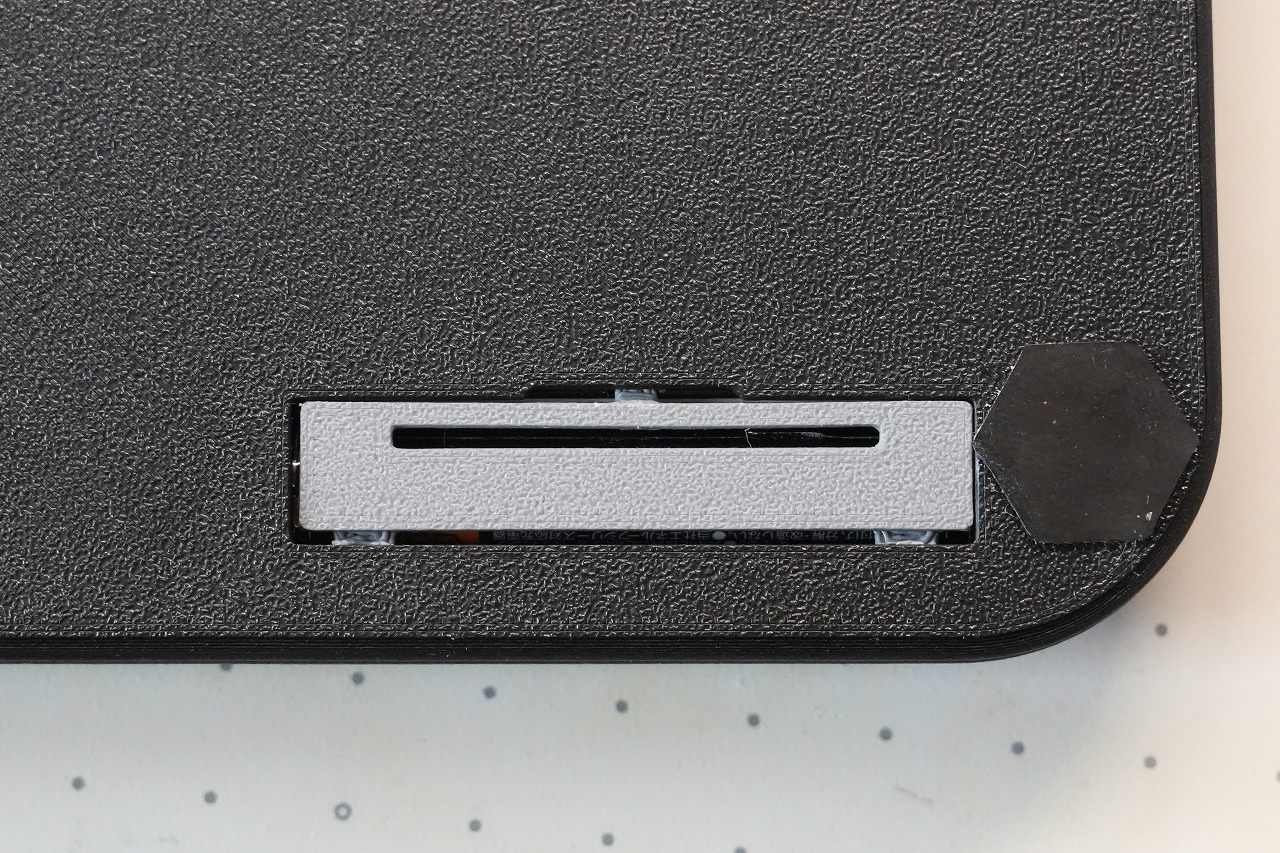

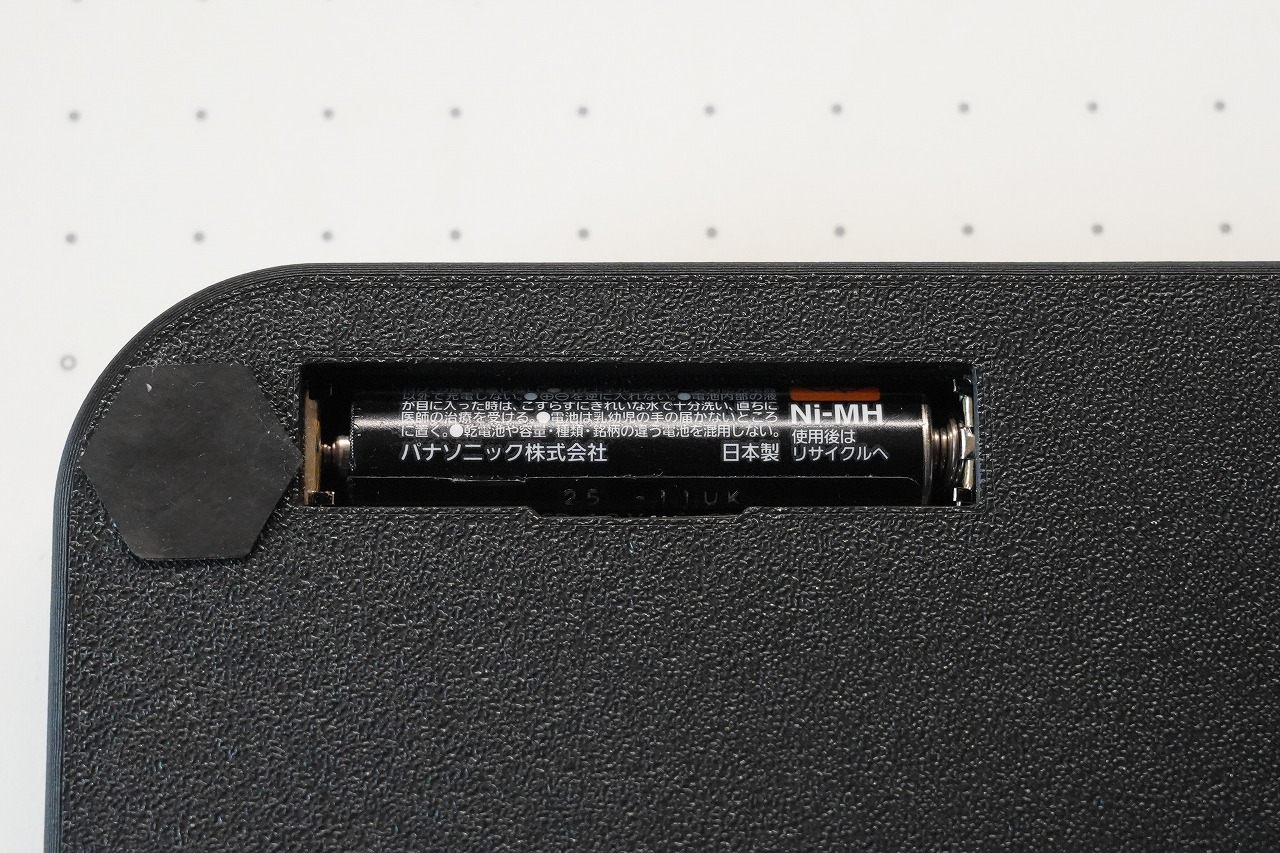

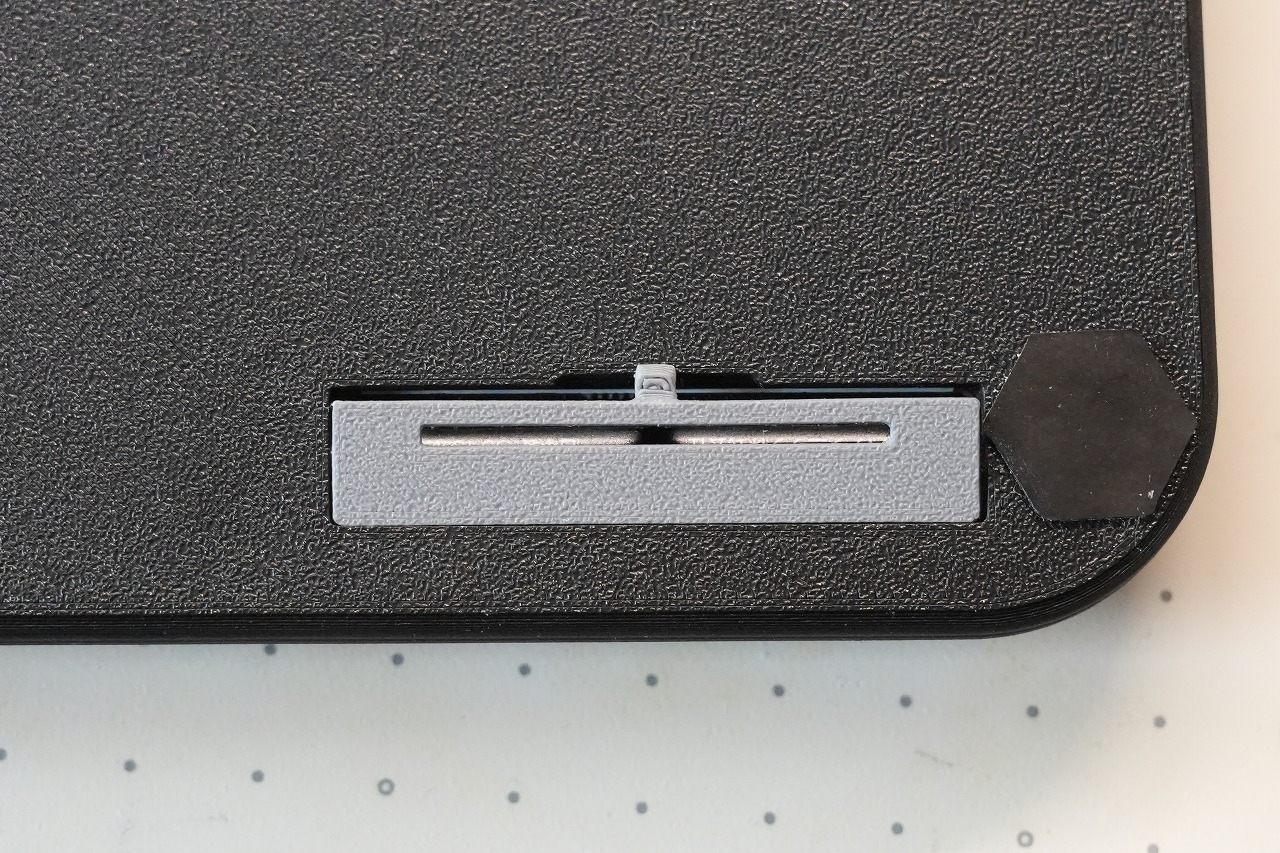

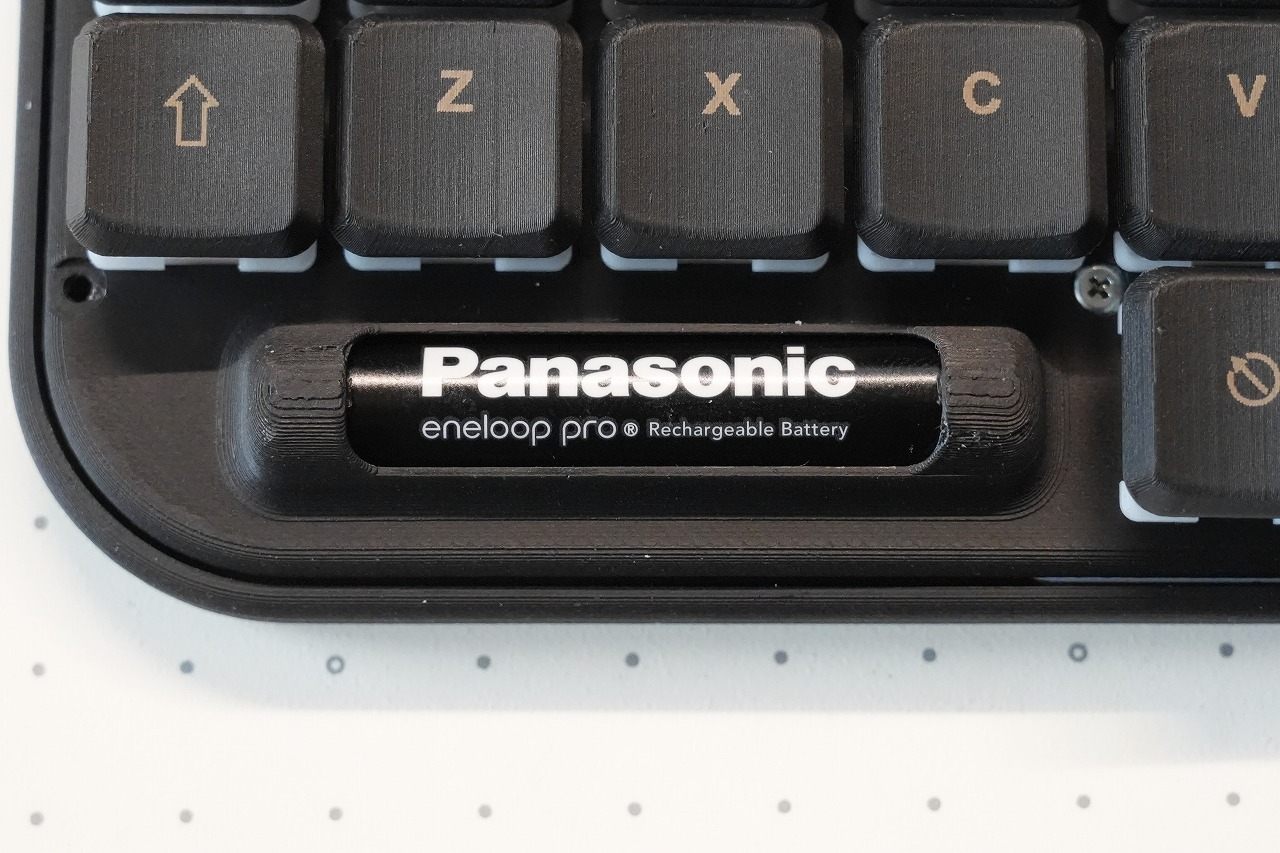

単4電池と電池カバーを装着する
Bluetooth接続とキー入力を確認する

🧩 部品一覧

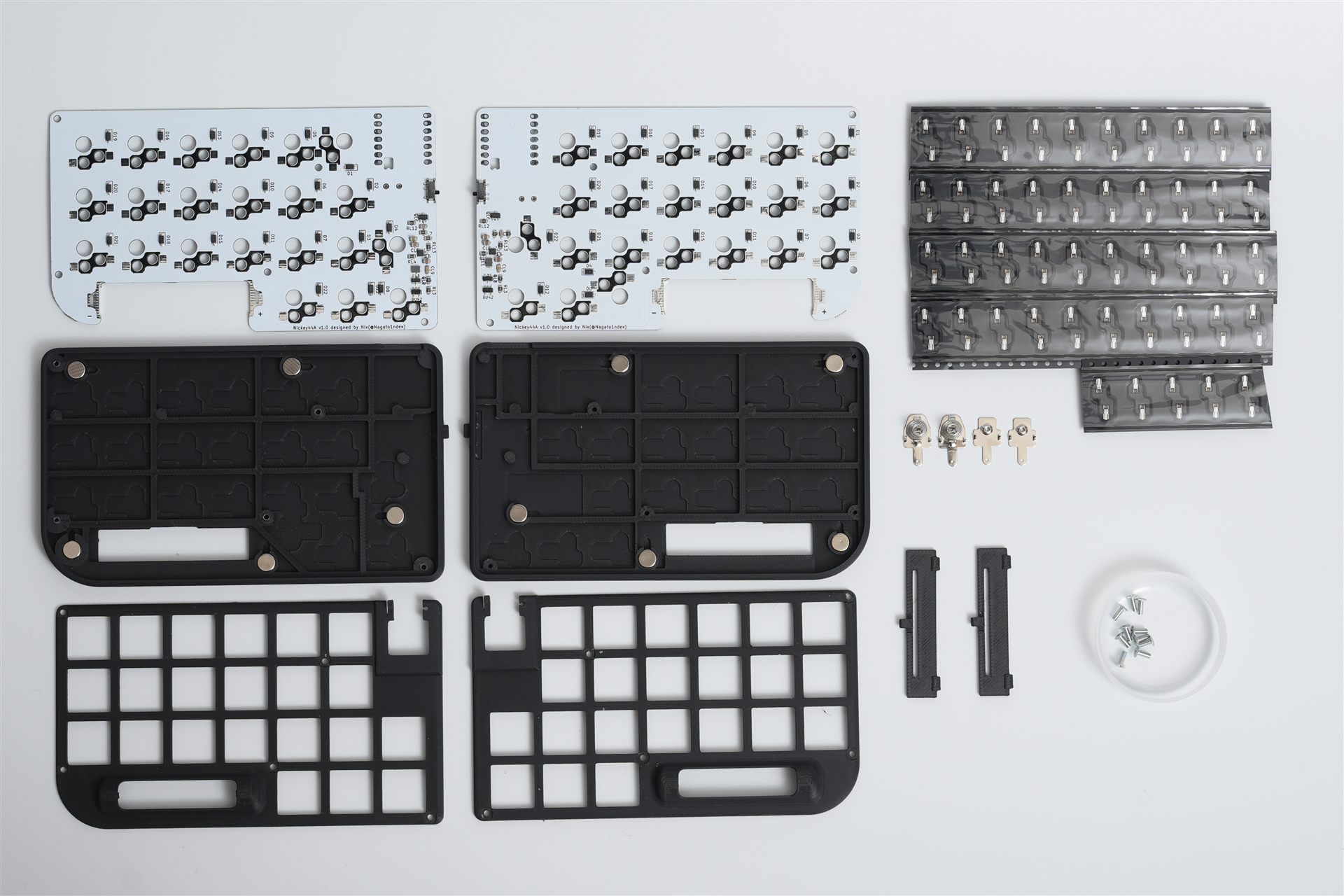

部品一覧

組み立てる前に、部品の種類と数量を確認してください。

部品	数量	キット付属	備考
Nickey44A PCB（左・右）	各1	✅
M2 ネジ 5 mm	10	✅	ケース固定に使用
Choc v2 ホットスワップソケット	44	✅
単4電池用マイナス端子	2	✅
単4電池用プラス端子	2	✅
6*3mm マグネット	10	✅
Seeed Studio XIAO nRF52840	2	❌	Plusではなく無印を使用
17 mmピッチ対応キーキャップ	44	❌
Choc v2キースイッチ	44	❌
ボトムケース	各1	✅
トッププレート	各1	✅
電池カバー	各1	✅
電源スイッチカバー	各1	✅

ⓘ 重要

Seeed Studio XIAO nRF52840 Plusでは動作しません。必ず無印のSeeed Studio XIAO nRF52840を用意してください。

別途必要な部品（必須）

Seeed Studio XIAO nRF52840 × 2（Plusではなく無印）
Choc v2キースイッチ × 44
Choc v2／MXステム対応・狭ピッチキーキャップ × 44
単4電池 × 2

キット付属品の入手先（紛失・破損・個別調達用）

🧰 必要な道具

✅ 必須

はんだごて：XIAO、ソケット、単4電池端子をはんだ付けするために使います。参考商品
はんだ：部品をPCBへ固定するために使います。参考商品
細めのドライバー：ケースのネジを締めるために使います。参考商品
ニッパー：端子などを整えるために使います。
PC：Firmwareの書き込みに使います。
USB Type-Cケーブル（データ通信対応）：XIAOをPCへ接続してFirmwareを書き込みます。充電専用ケーブルでは認識されません。
テスター：はんだ付け後に短絡がないこと、電池の電圧や昇圧回路の動作を確認するために使います。ペンタイプが使いやすくおすすめです。参考商品
フラックス：はんだ付けする箇所へ先に塗ると、はんだの乗りが良くなります。ペンタイプがおすすめです。参考商品
ペンチ：単4電池端子を変形させるのに使います。

👍 強く推奨

ピンセット：スイッチソケットなど細かい部品をつまむために使います。先が曲がったタイプがおすすめです。参考商品

✨ あると便利

はんだごてスタンド：はんだごてを安全に置くために使います。参考商品
耐熱マット：机を傷つけず、部品が滑らないようにするために便利です。参考商品
はんだ吸い取り線：付けすぎたはんだを除去するために使います。あると安心です。参考商品
保護メガネ：ニッパーを使う際に、飛散する部品から目を守ります。
ケース底面用の滑り止め：ケース底面の滑り止めとしてGRIPLUS（グリップラス）がおすすめです。

キッティング済みケースの分解

内容物忘れ、PCBの湾曲、傷保護のため以下パーツを組み立てて発送しています。

左右トッププレート
左右ボトムケース
電源スライドスイッチ
M2 x 5mmネジ
電池カバー

これらを一旦分解してから始めて下さい。

5箇所あるM2ネジを外します。

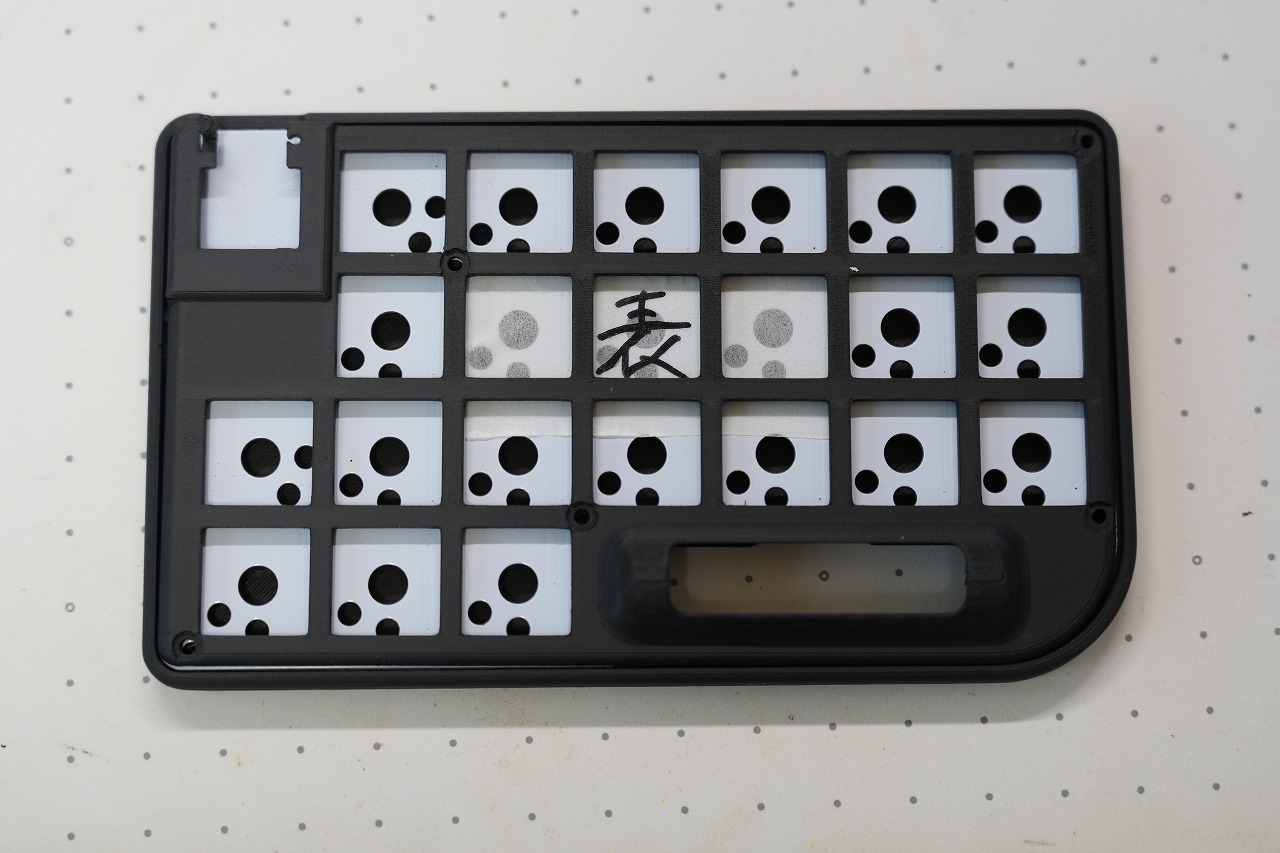

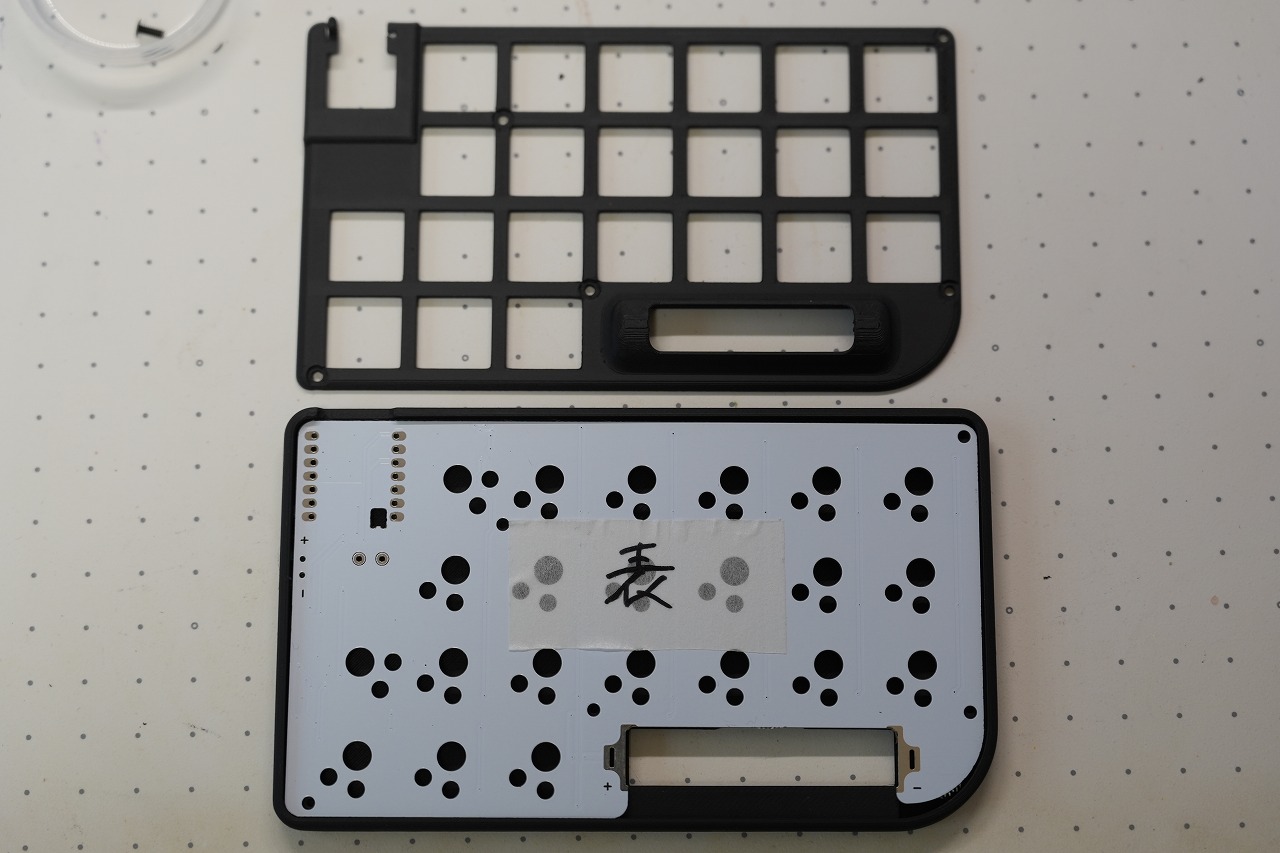

トッププレートを取り外します。

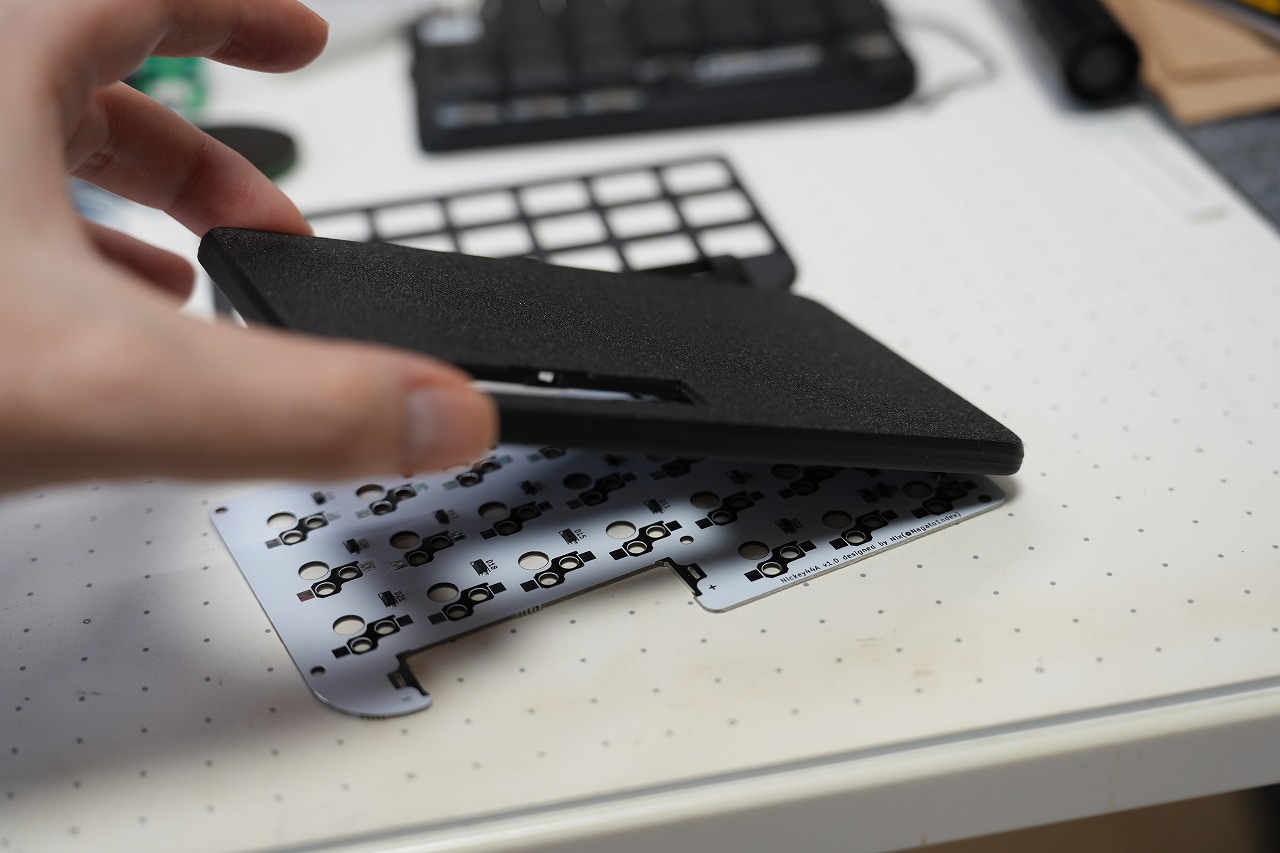

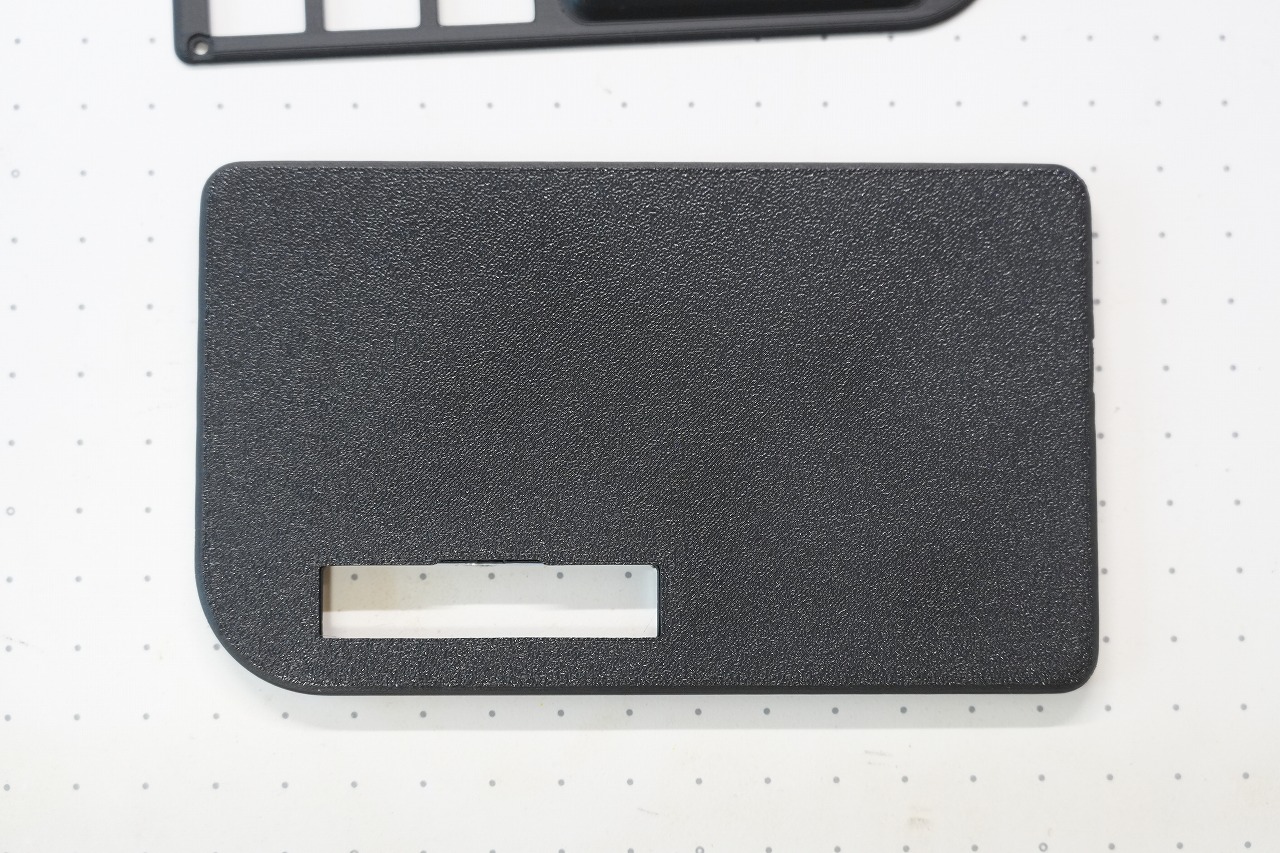

基板ごと押さえて裏返します。
電源スライドスイッチの反対側を持ち上げる事で電源スライドスイッチを折らずに取り外すことが出来ます。

🔥 はんだ付け

Choc v2ソケットの取り付け

Choc v2ソケットはPCBの裏側へ取り付けます。

ソケットには向きがあります。スイッチ中央の軸が入る側を、PCBの八角形のシルクに合わせてください。向きを誤るとキースイッチを取り付けられません。

ⓘ 重要

一部のソケットは周囲のスペースの都合で向きが回転しています。はんだ付けしやすくするため、必ず次の写真の順で取り付けてください。

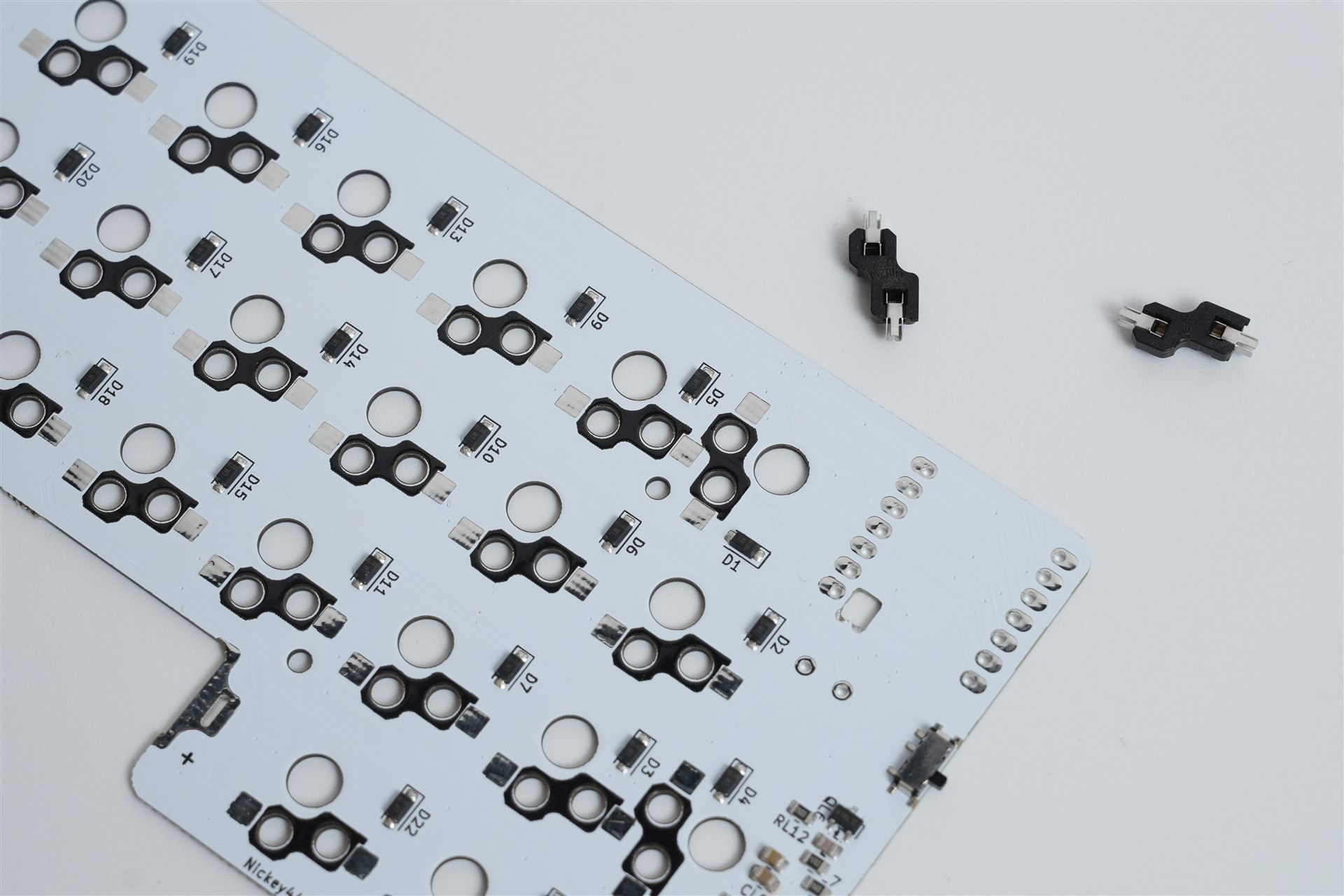

先に、通常の向きのソケットを取り付けます。

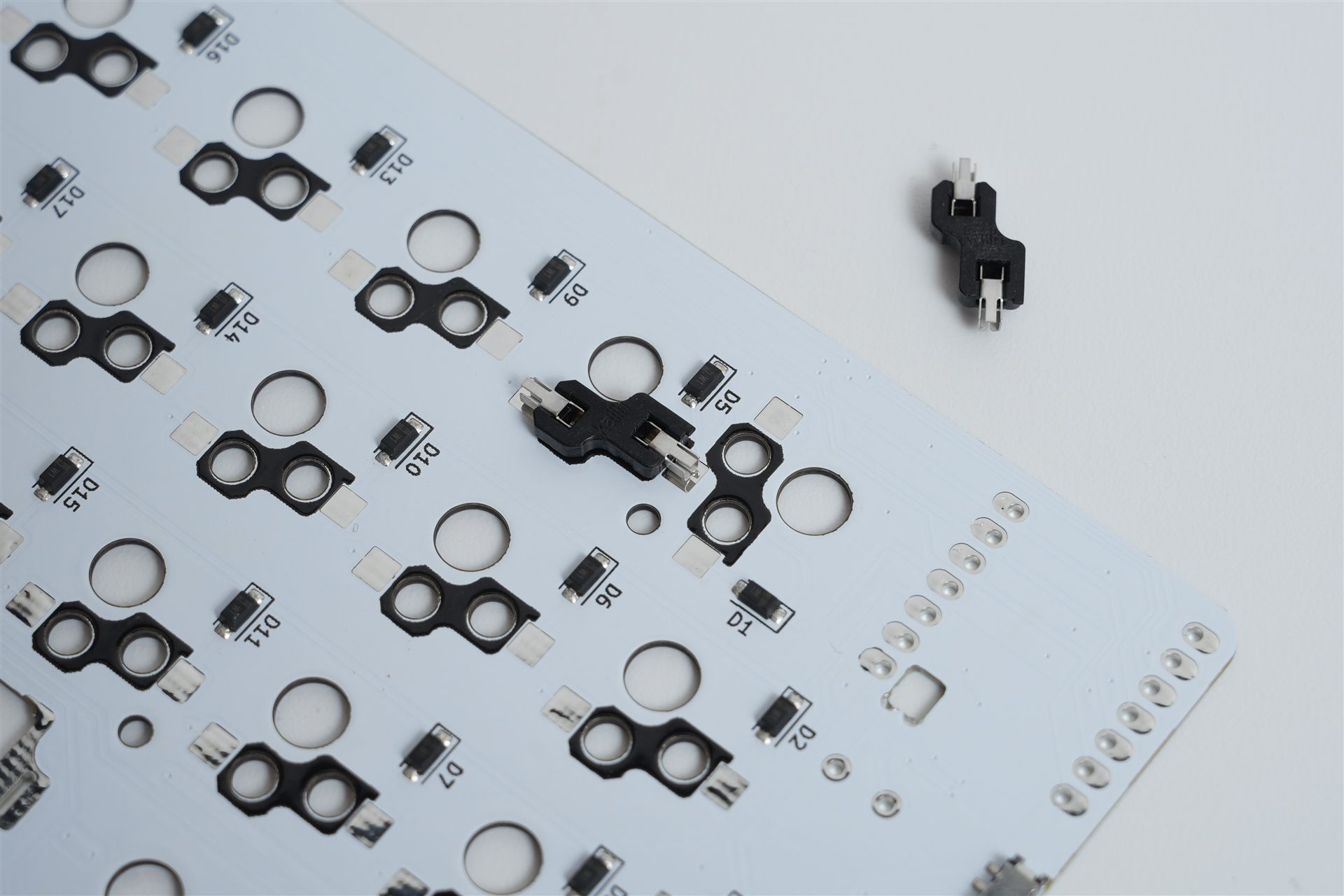

次に、回転した向きのソケットを取り付けます。

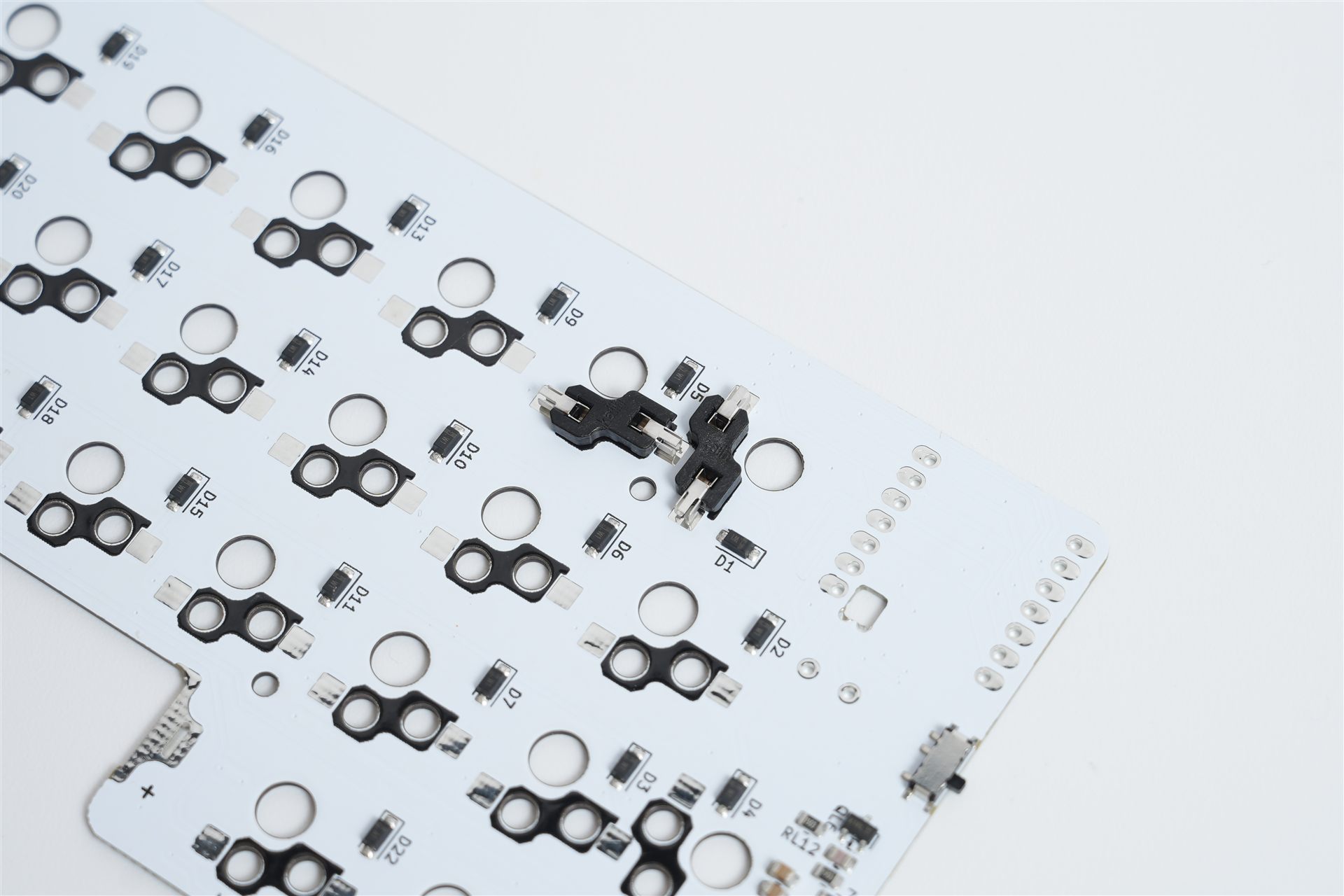

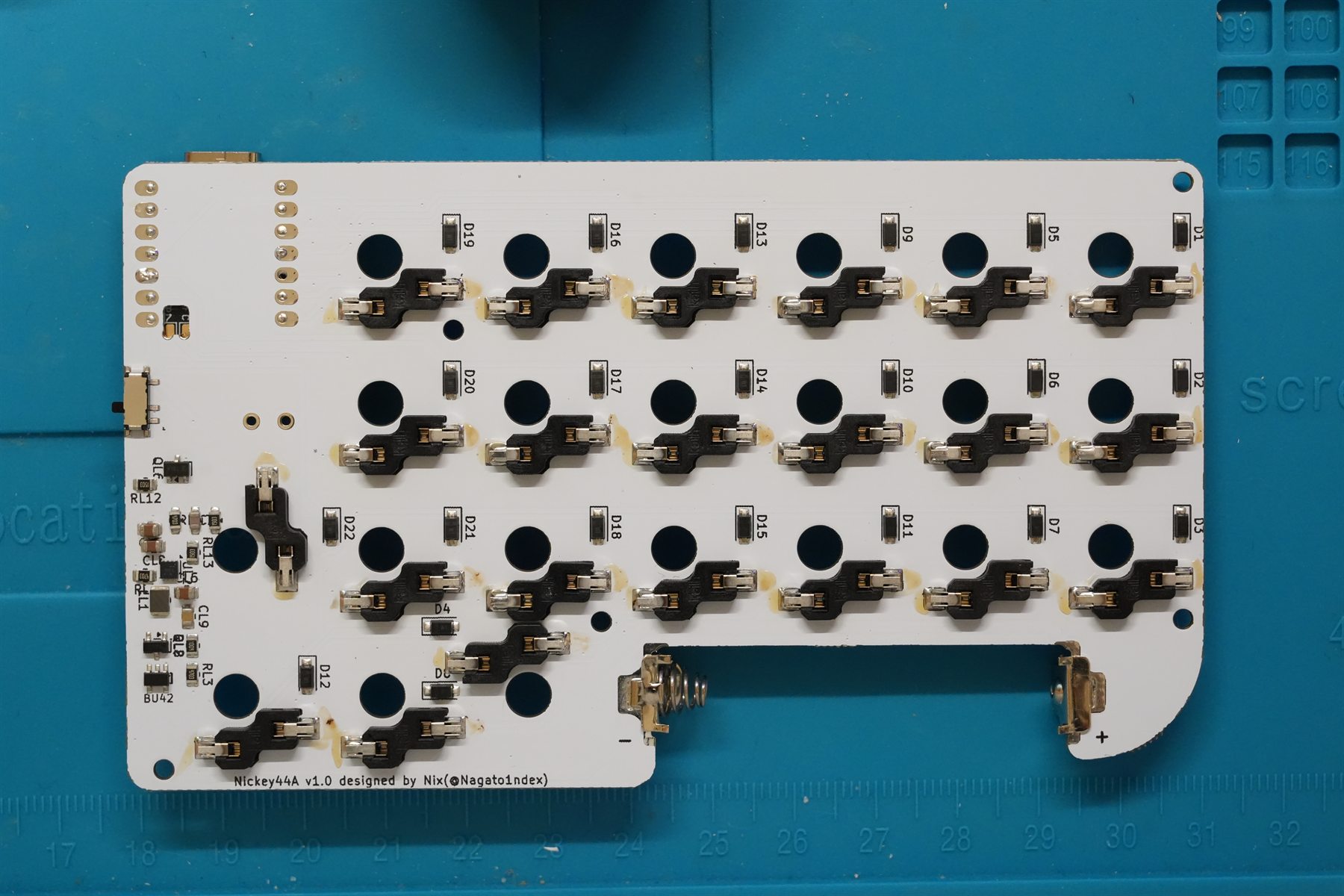

すべてのソケットがPCBのシルクに沿って配置されていることを確認します。

各ソケットは、次の手順ではんだ付けします。

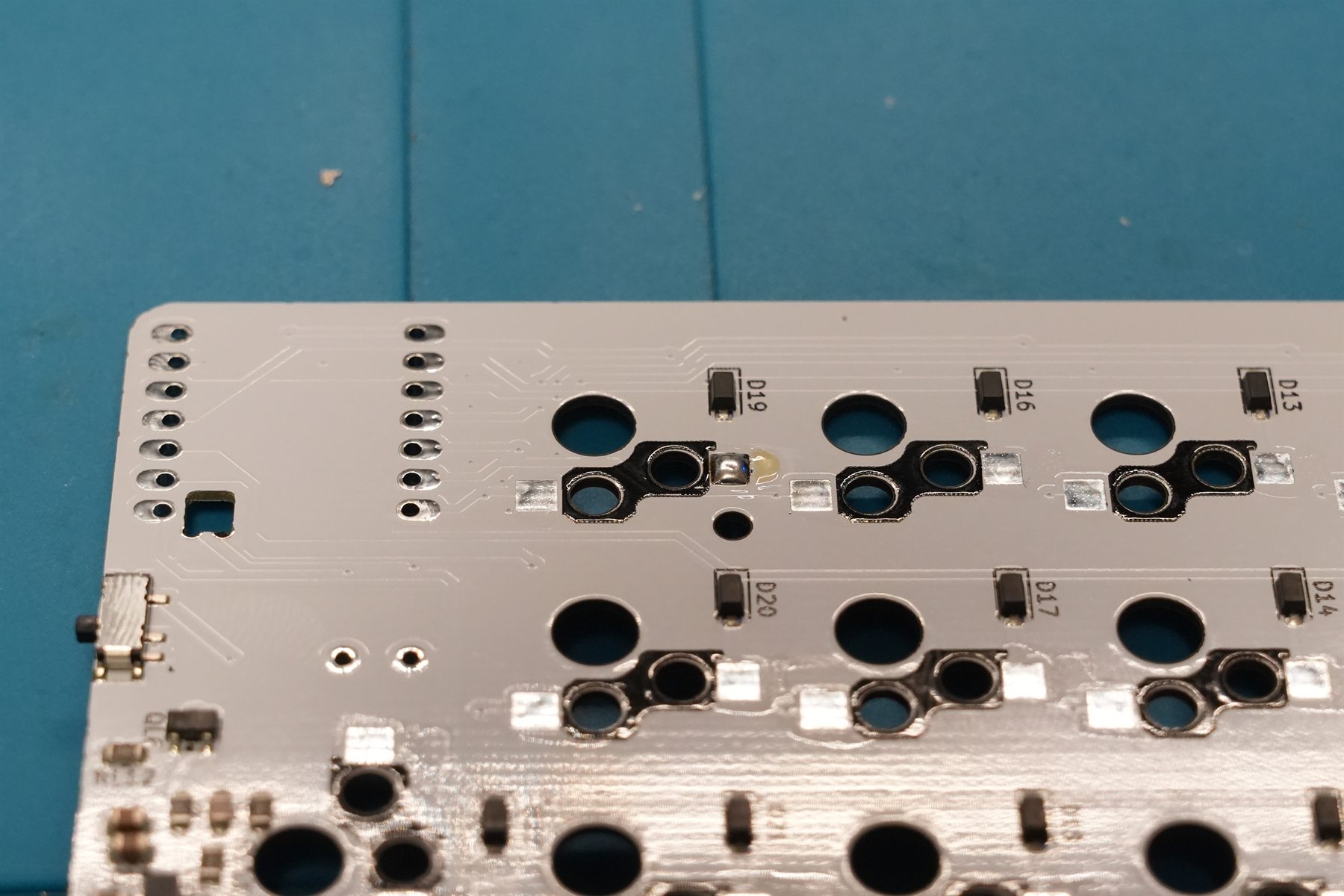

PCBの片側のパッドへ、少量の予備はんだをします。

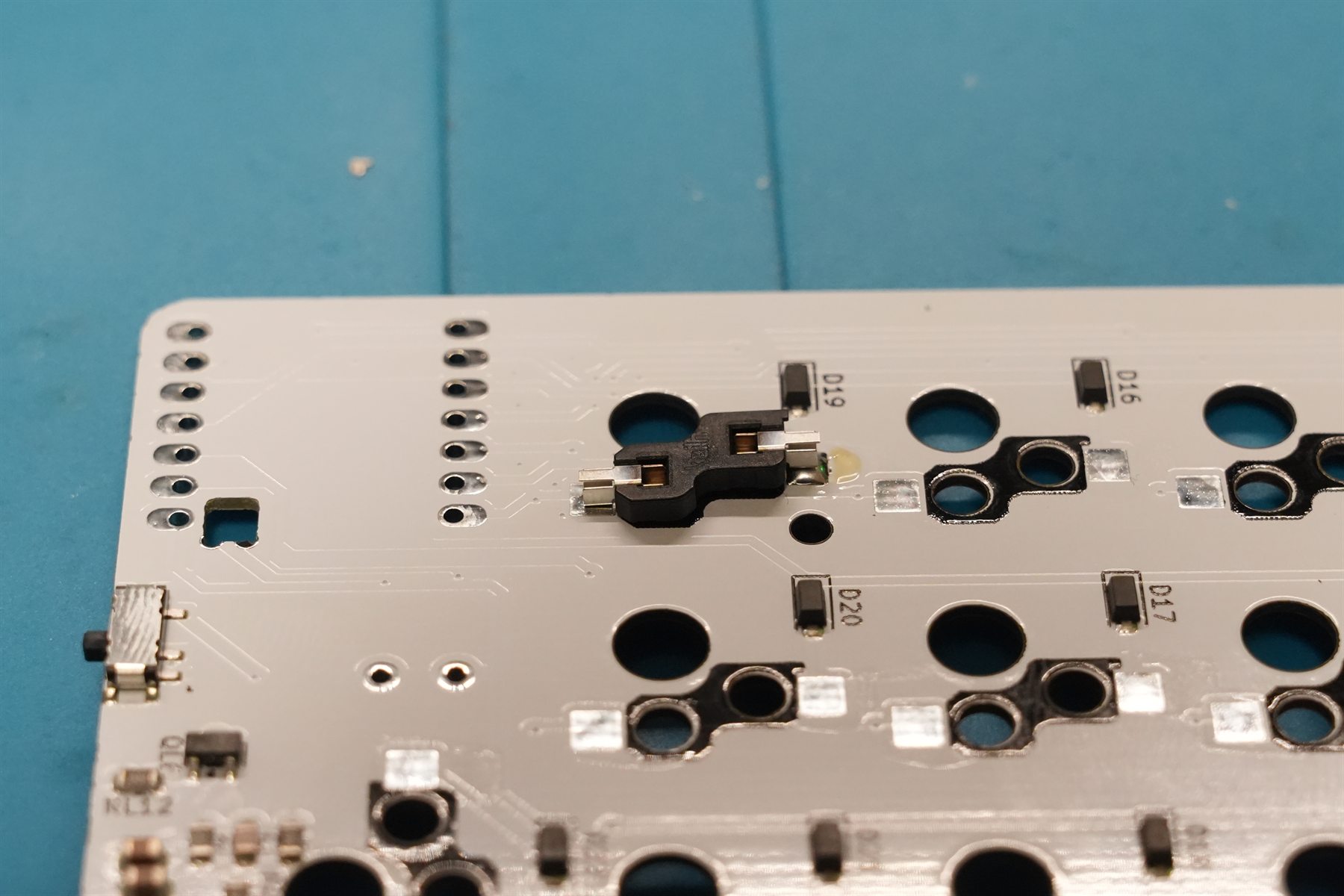

Choc v2ソケットを、PCBのシルクと向きを確認した正しい位置に置きます。

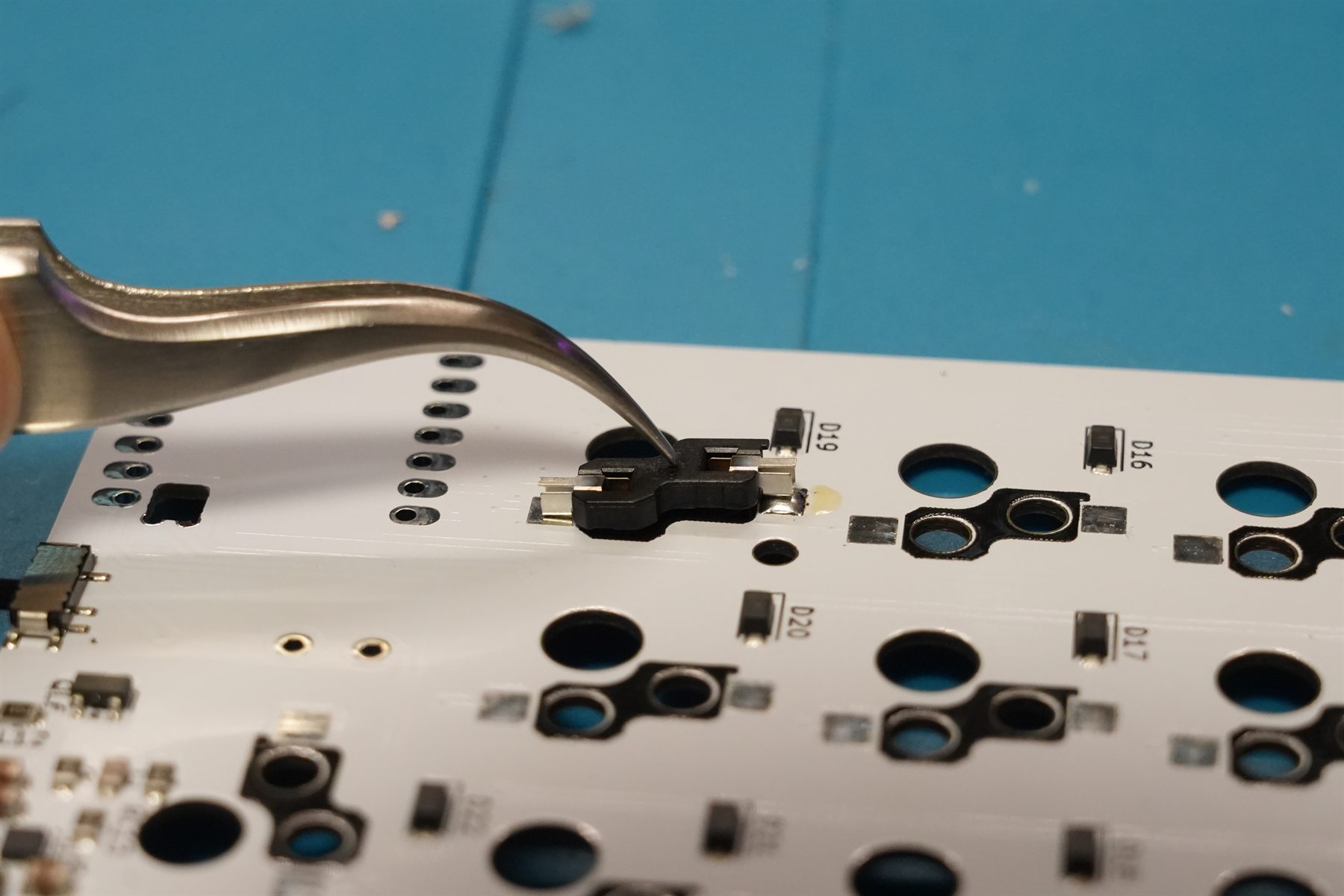

ピンセットなどでソケットをPCBへ押さえながら、予備はんだを再加熱します。
ソケットがPCBへ密着した状態で固定されていることを確認します。

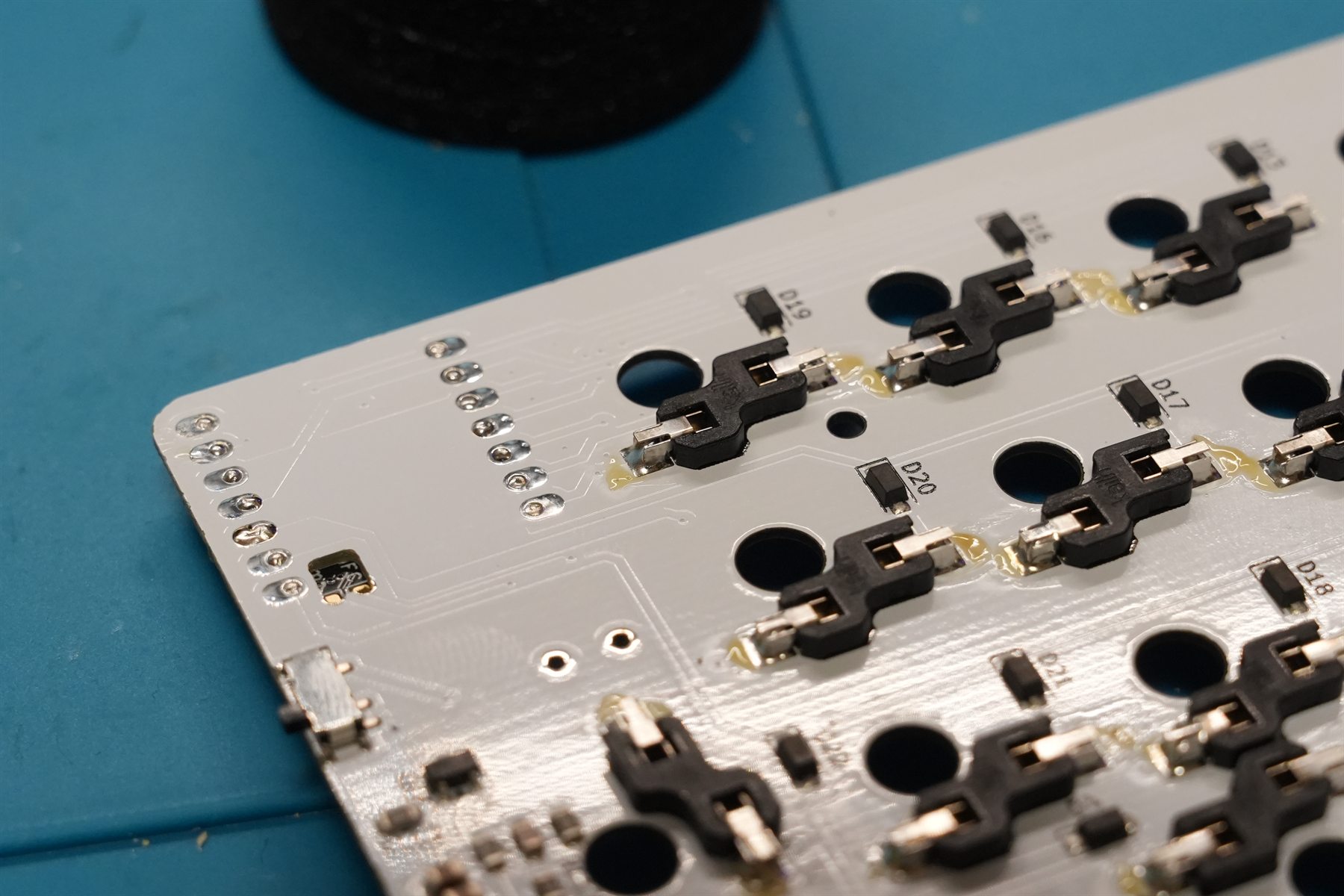

反対側の端子をはんだ付けします。
ソケットが浮いていないこと、端子間にはんだブリッジがないことを確認します。完成。

ソケットの向きについては、「Kailh Choc ソケットの方向について」も参考にしてください。

単4電池端子の取り付け

単4電池用の端子をPCBへはんだ付けします。マイナス側には単4電池用マイナス端子（MonotaRO）、プラス側には単4電池用プラス端子（MonotaRO）を使用します。

ⓘ 重要

端子は電池を保持する機械部品でもあります。端子がPCBにまっすぐ密着していることを確認してから、はんだ付けしてください。端子が浮いた状態で固定すると、電池の着脱時に端子やPCBへ過度な力が掛かります。

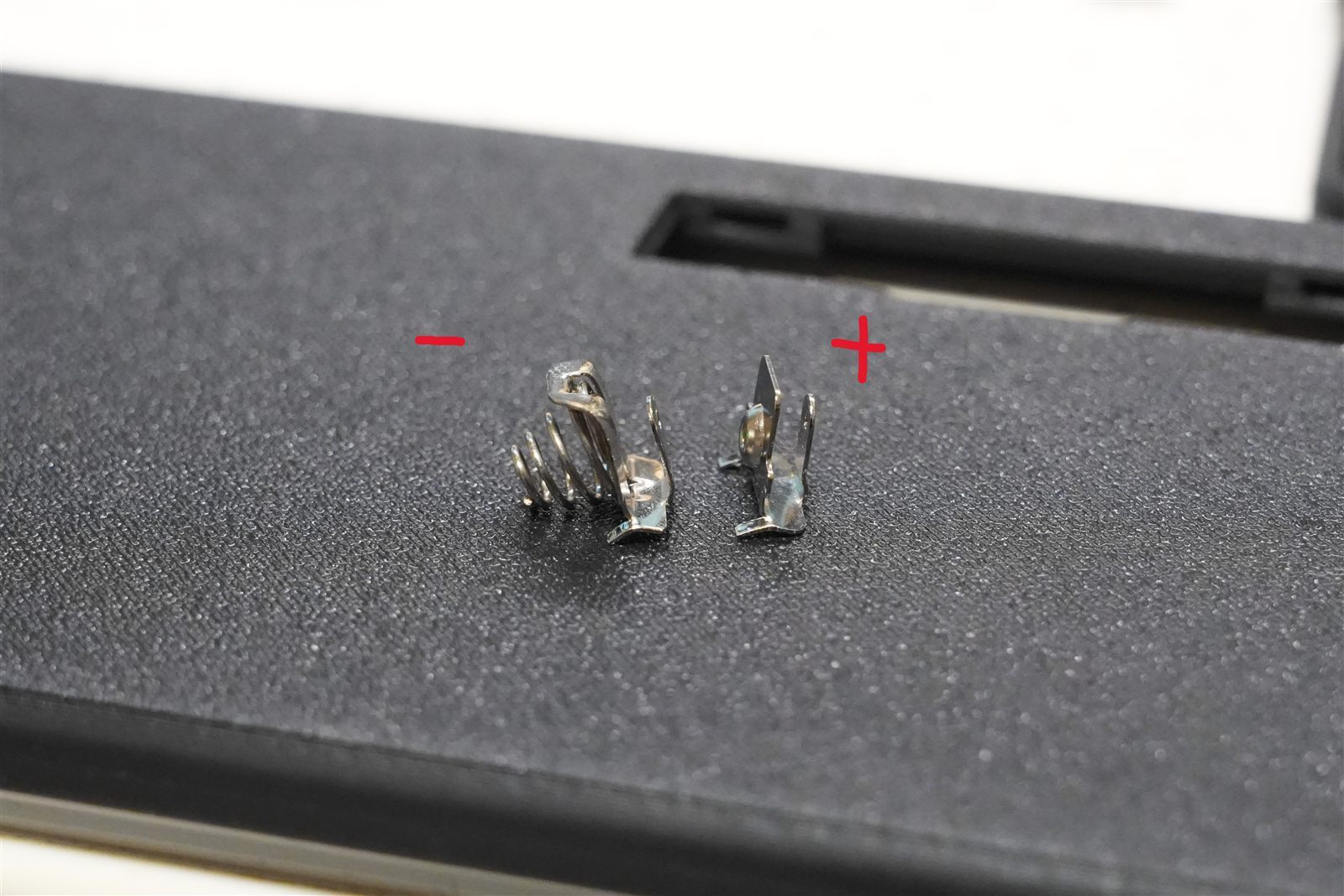

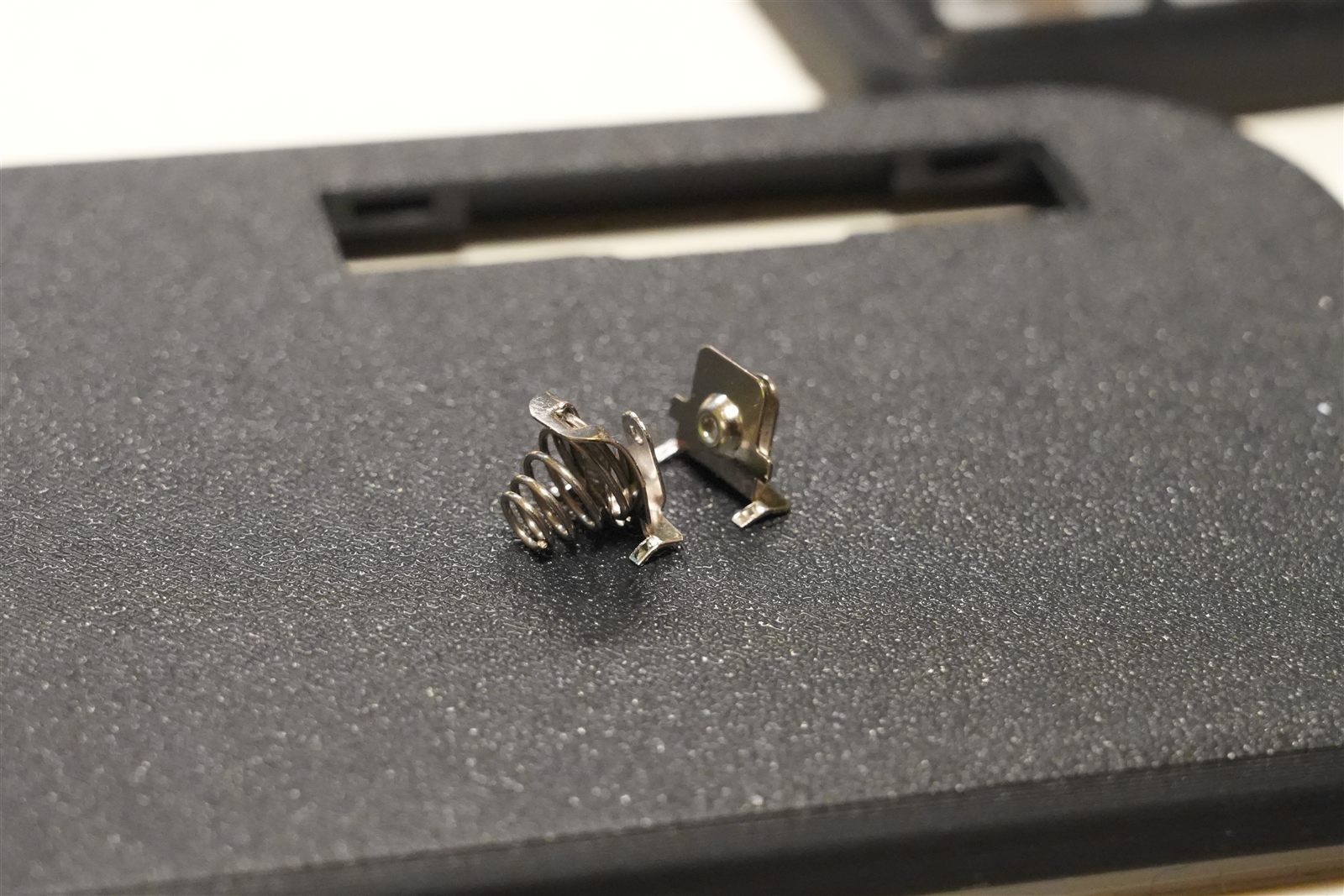

プラス端子とマイナス端子を確認します。端子は出荷時に折り曲げ済みです。曲げ直したり、向きを変えたりしないでください。
PCBの極性表示（+／-）と端子の形状を照らし合わせます。プラス端子とマイナス端子を取り違えないでください。

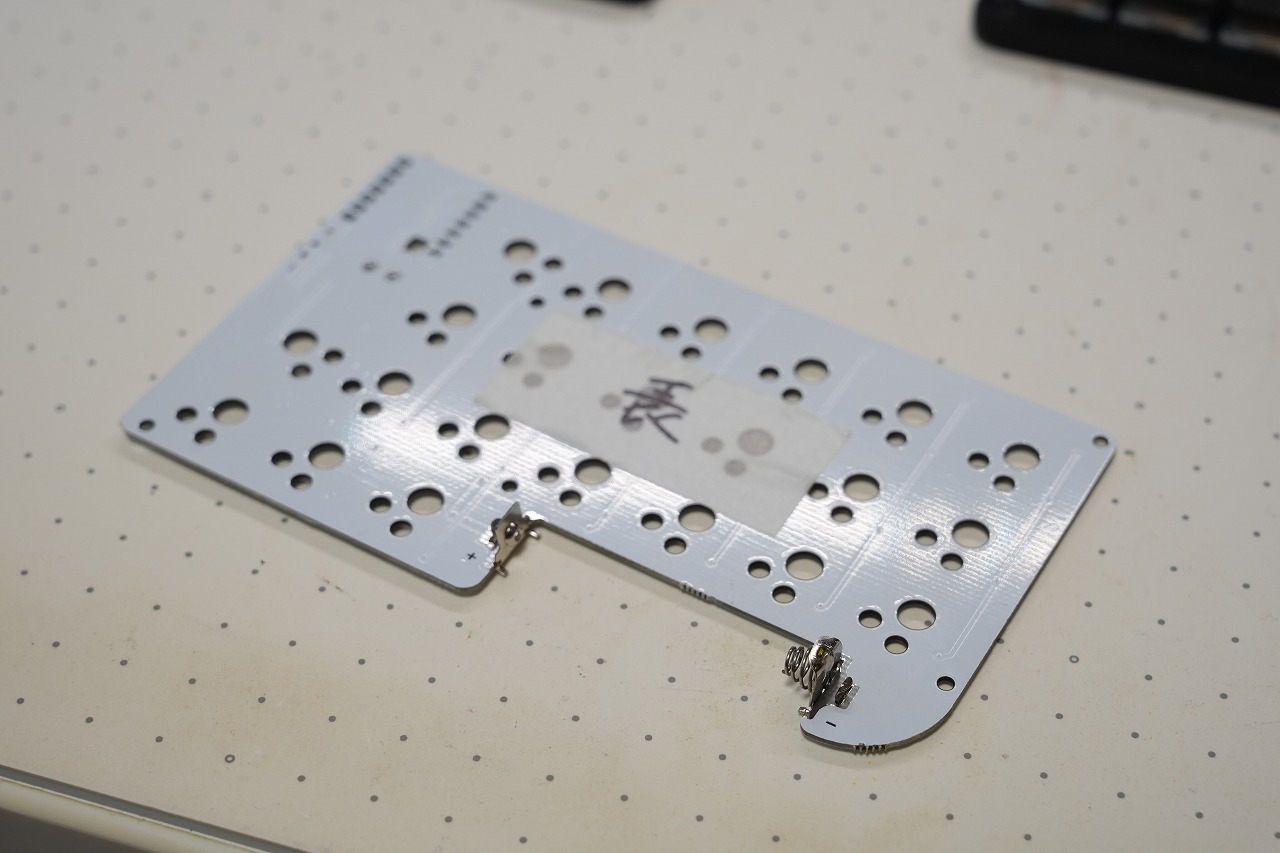

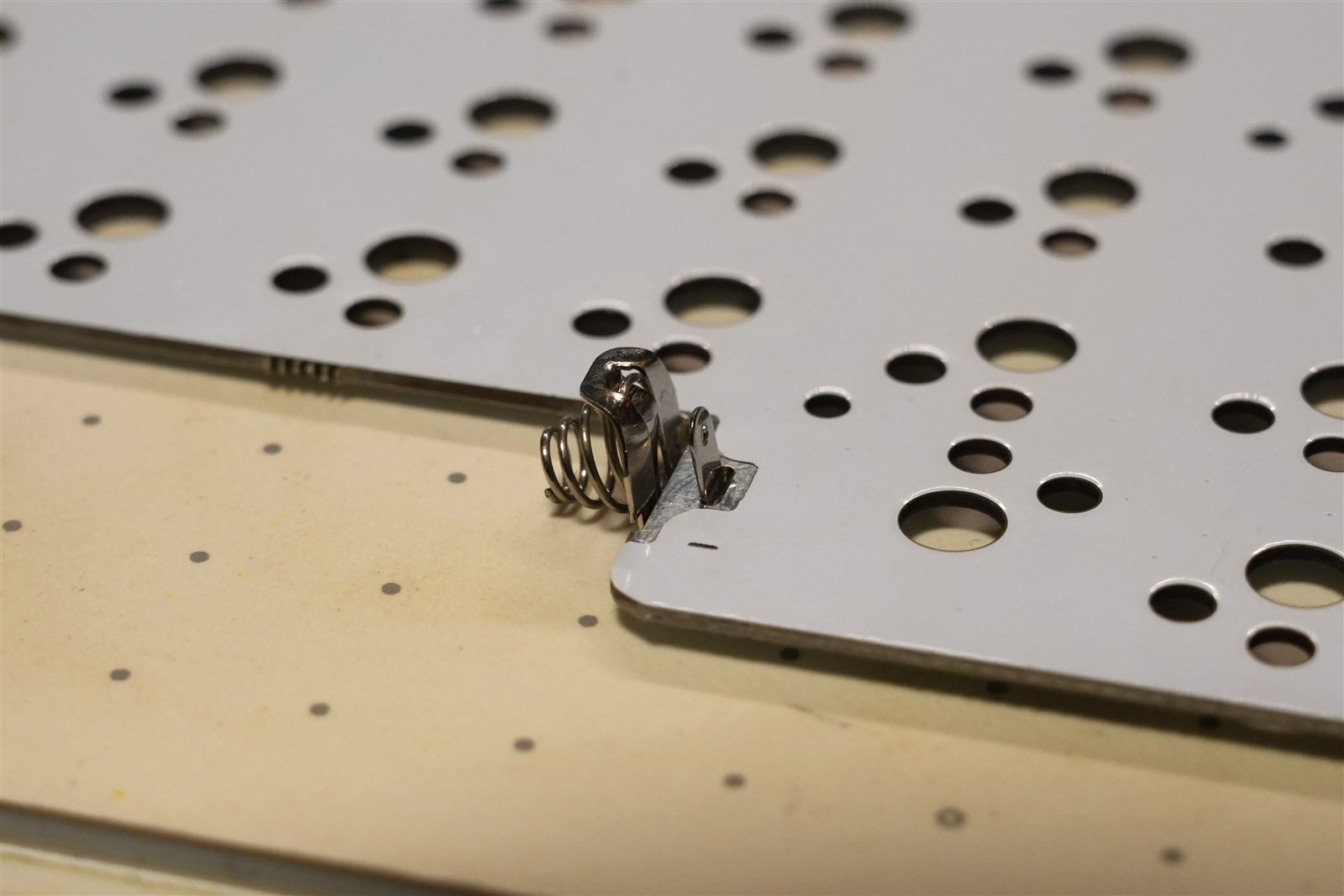

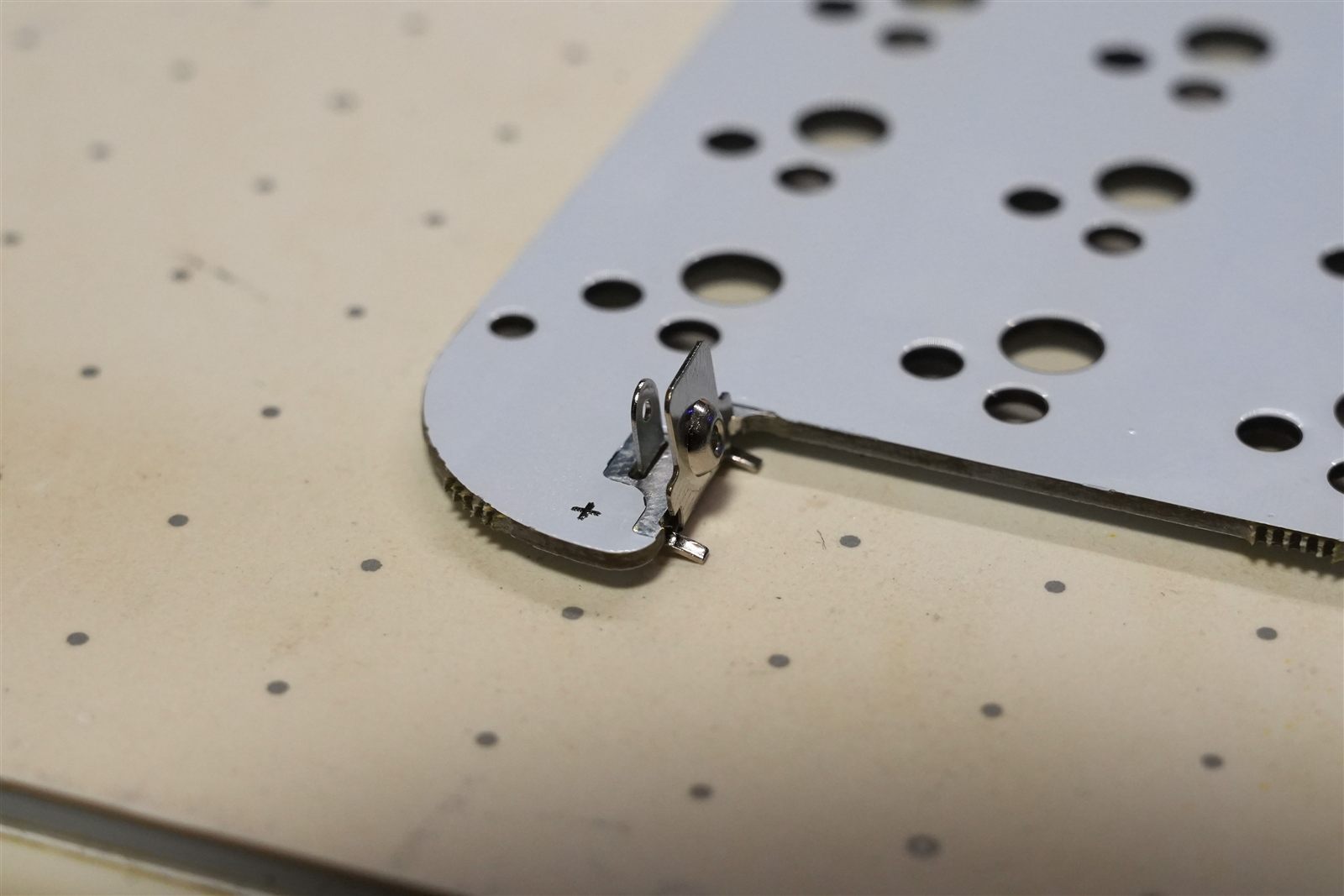

PCBの裏側から所定の穴へ端子を差し込み、表側へピンを出します。端子がPCBに密着していることを確認します。

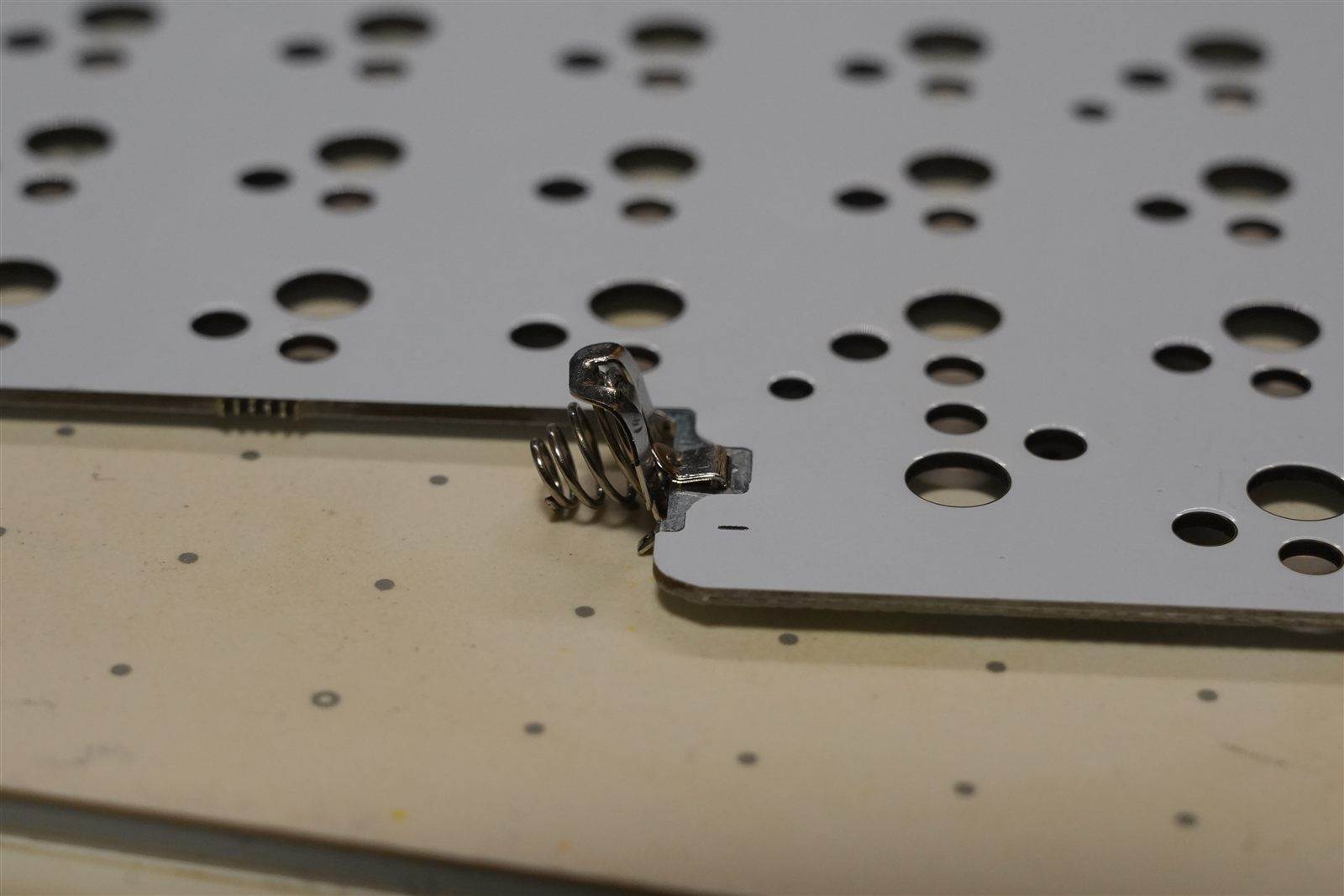

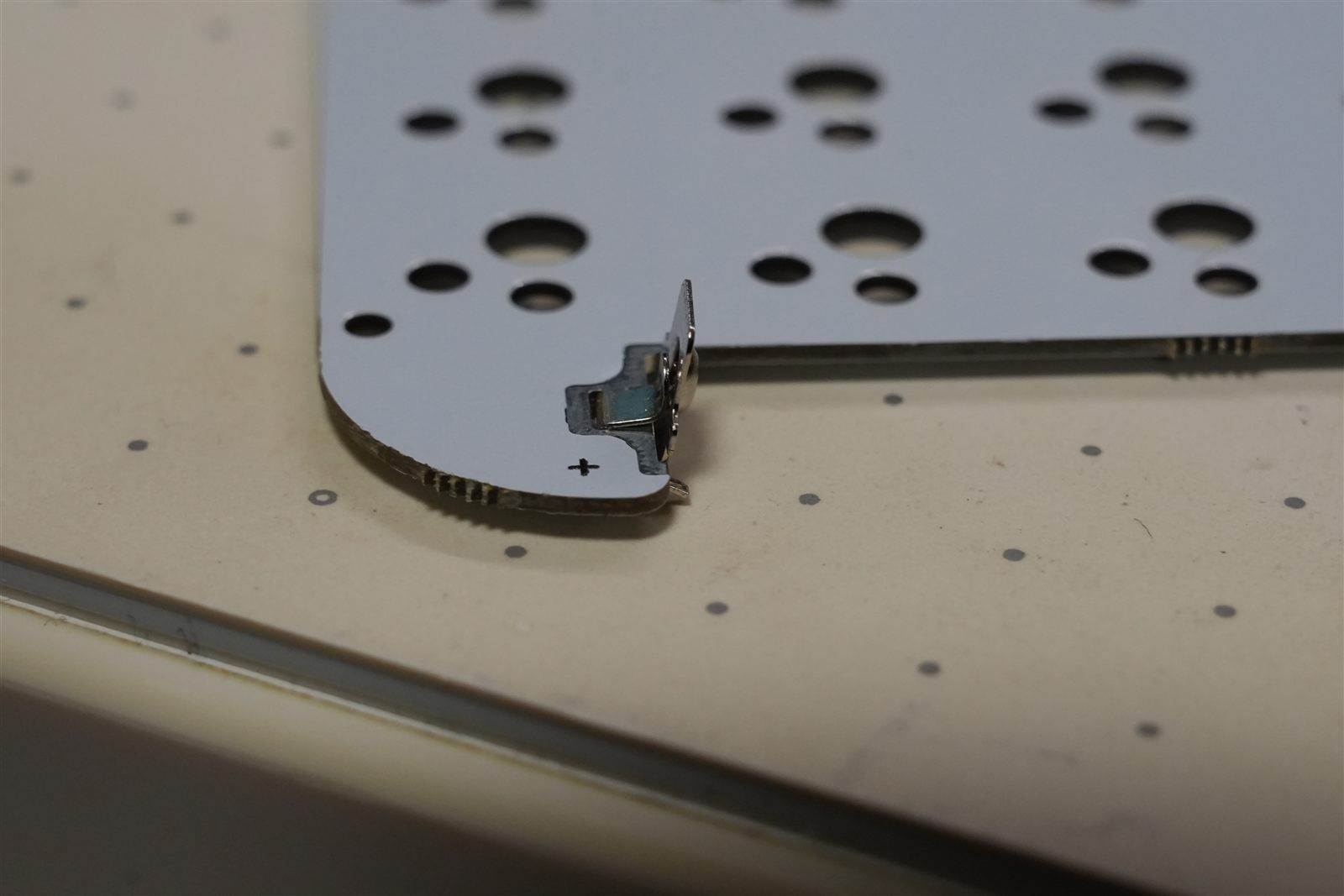

PCB表側へ出たピンをペンチで軽く折り曲げ、端子を仮固定します。このときも端子が浮いたり傾いたりしていないことを確認します。

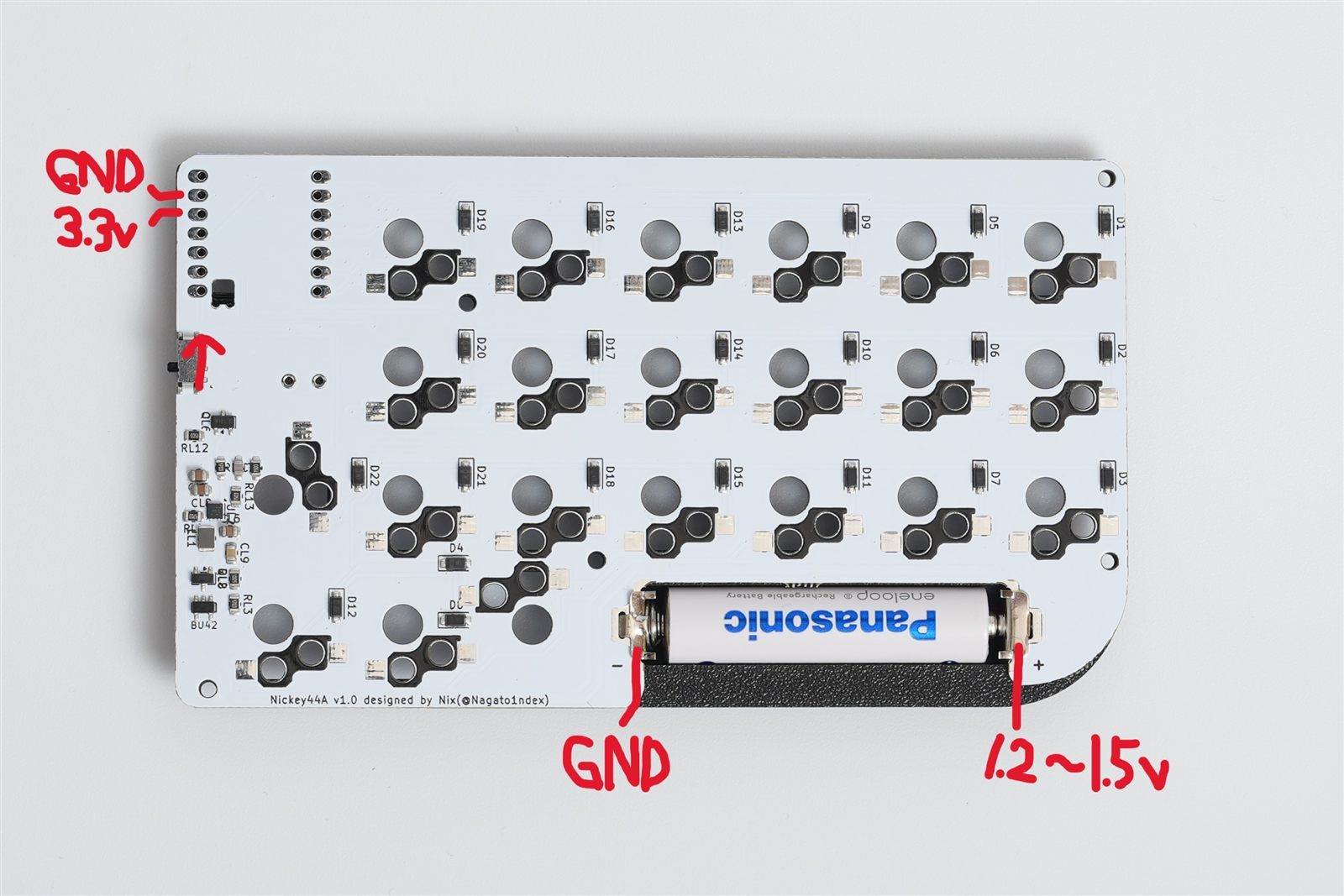

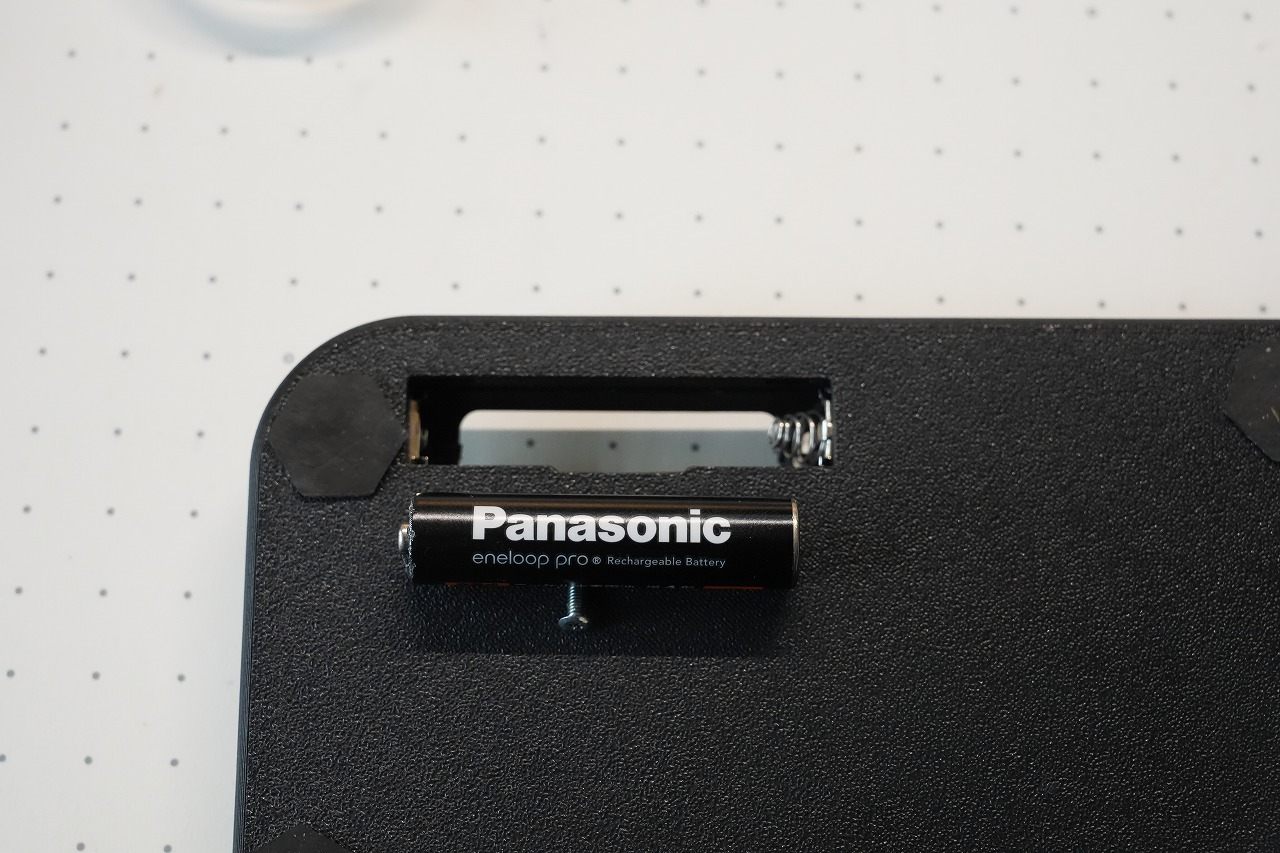

テスターがある場合は、はんだ付け前に電圧を確認します。トッププレートとPCBを重ね、単4電池を仮に装着してください。端子をケースに収めることで、端子と電池の表裏も確認できます。

以下を確認します。
- 電池端子の-と+の間：約1.2～1.5 V（電池の種類や残量により異なります）
- 電源スイッチを下へスライド：XIAOのGNDと3.3Vの間が0 V
- 電源スイッチを上へスライド：XIAOのGNDと3.3Vの間が約3.3 V
ⓘ はんだ付け前の確認

電源スイッチを上へスライドしても約3.3 Vにならない場合は、はんだ付けを始めないでください。 電池端子と電池の向きを確認してから、手順3へ戻ります。

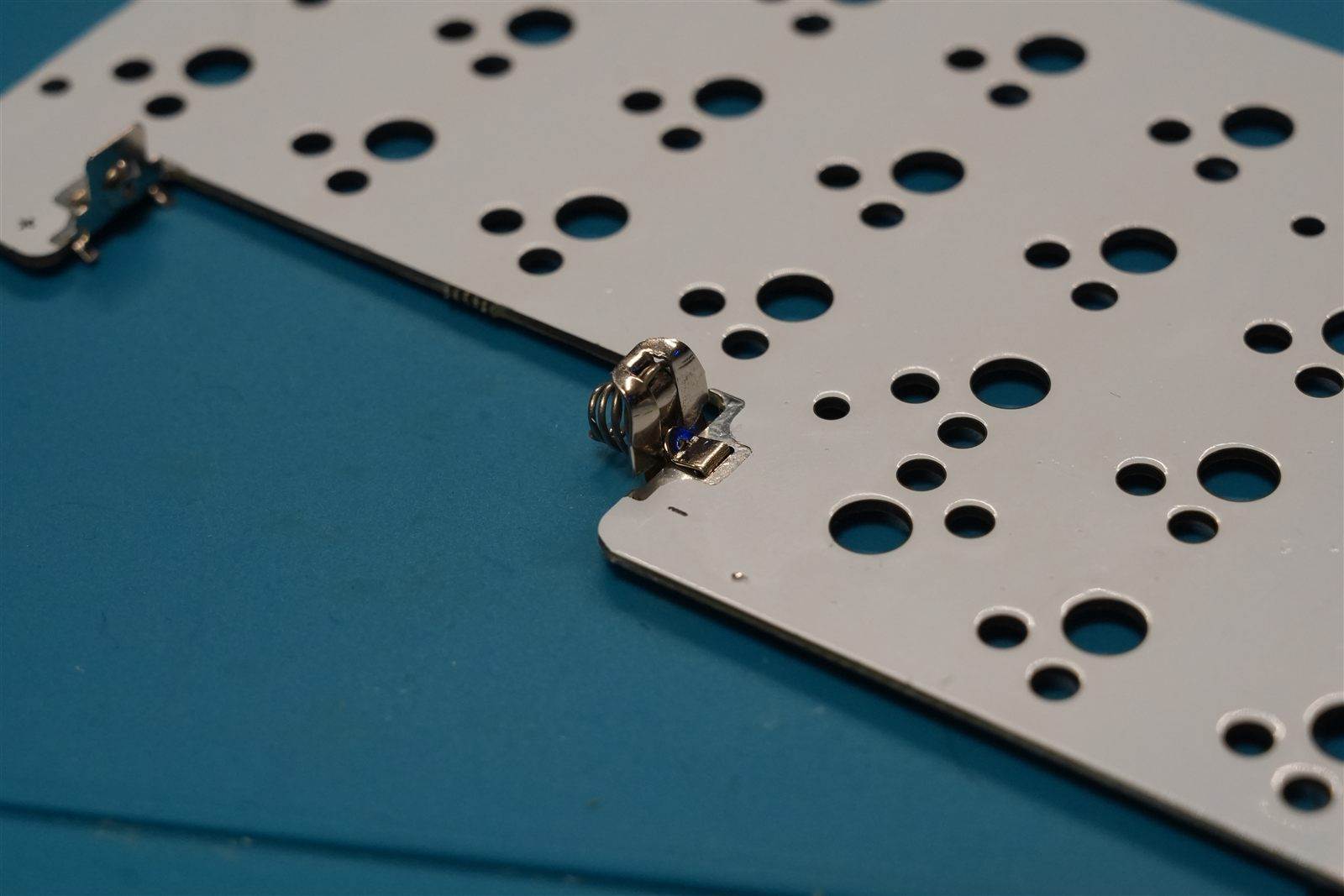

確認できたら、電池端子のはんだ付け箇所へフラックスを塗ります。

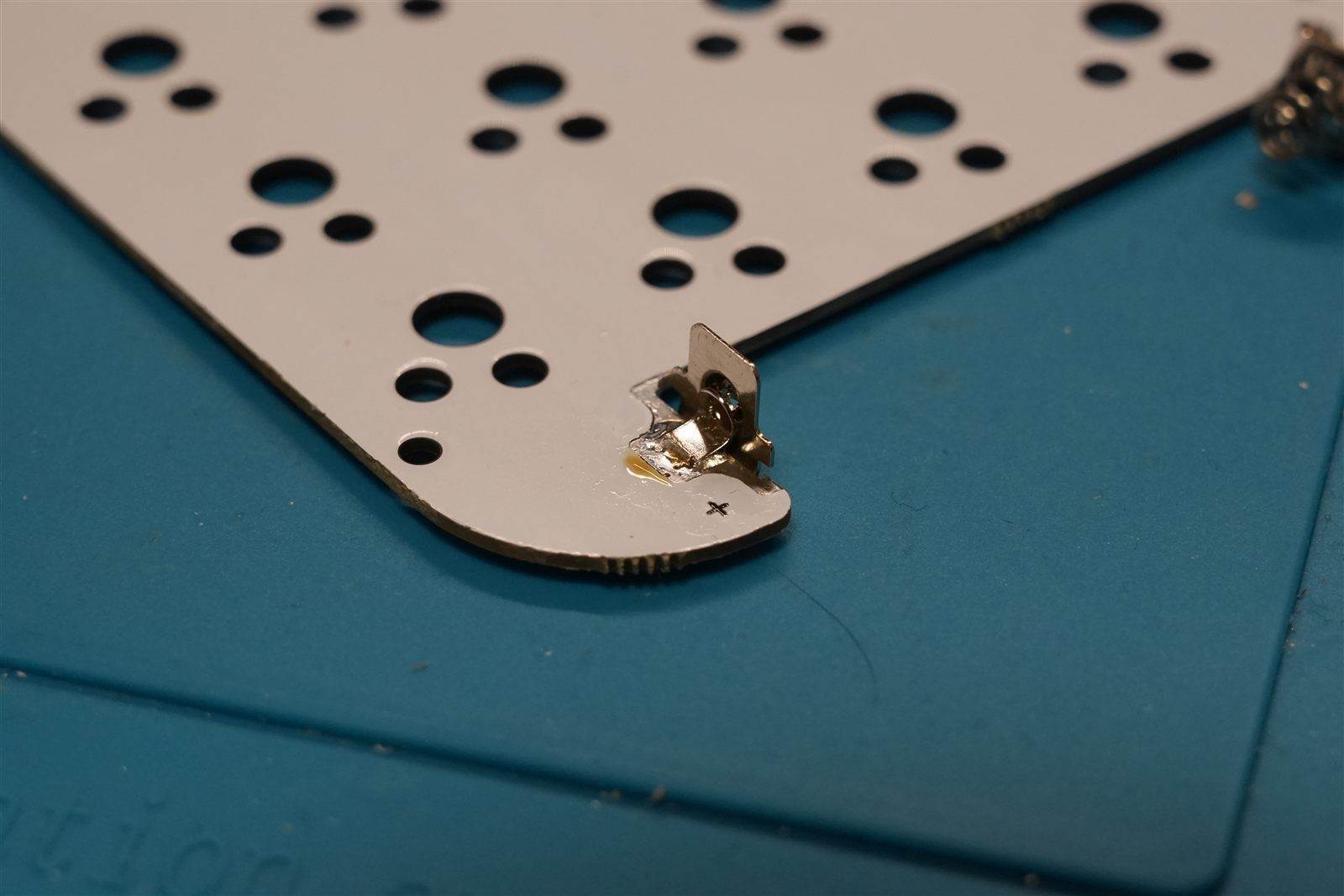

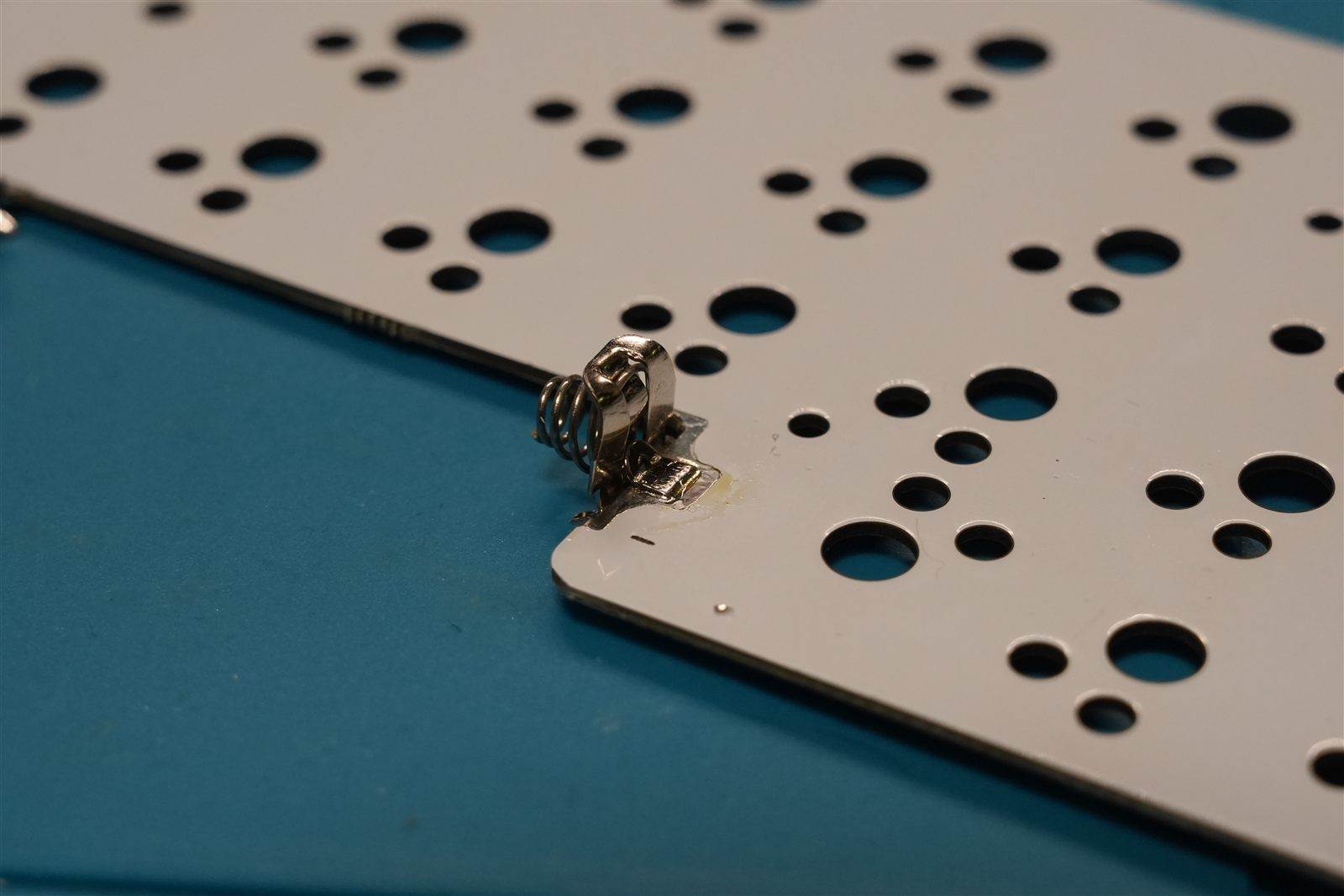

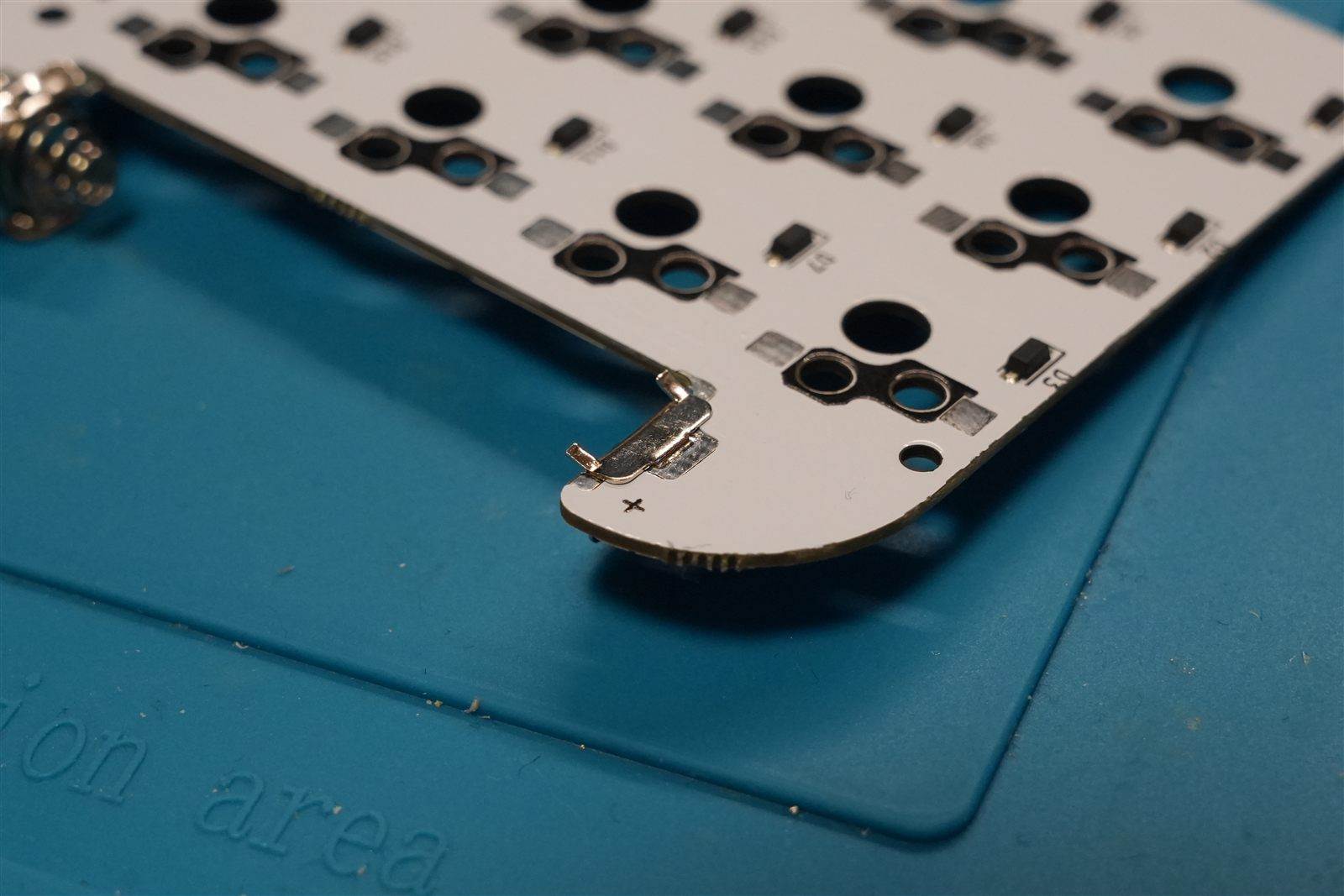

電池端子をはんだ付けします。端子は金属製で熱が逃げやすいため、こて先を端子とパッドの両方へ当てて十分に(10-15秒)温めてから、はんだを流し込み保持(5秒くらい)します。はんだがなじんだらこてを離し、はんだが固まるまで端子を動かさないでください。

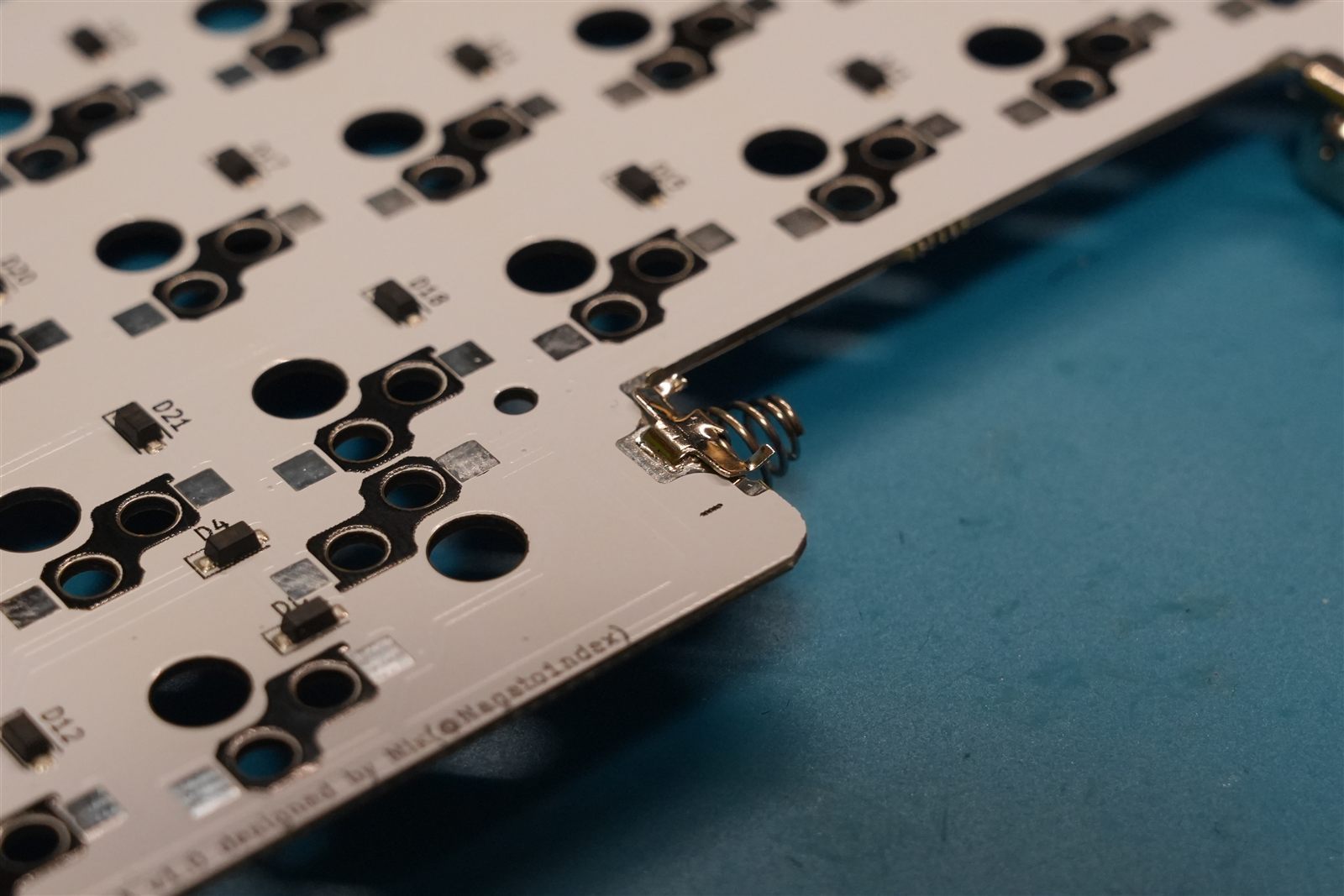

端子がPCBに密着していること、はんだ付け箇所にブリッジや未接合がないことを最終確認します。

Seeed Studio XIAO nRF52840の取り付け

XIAOはPCBの表側へ取り付けます。マイコンの金色の端子とPCBのパッドを、左右7か所ずつ合計14か所ではんだ付けします。

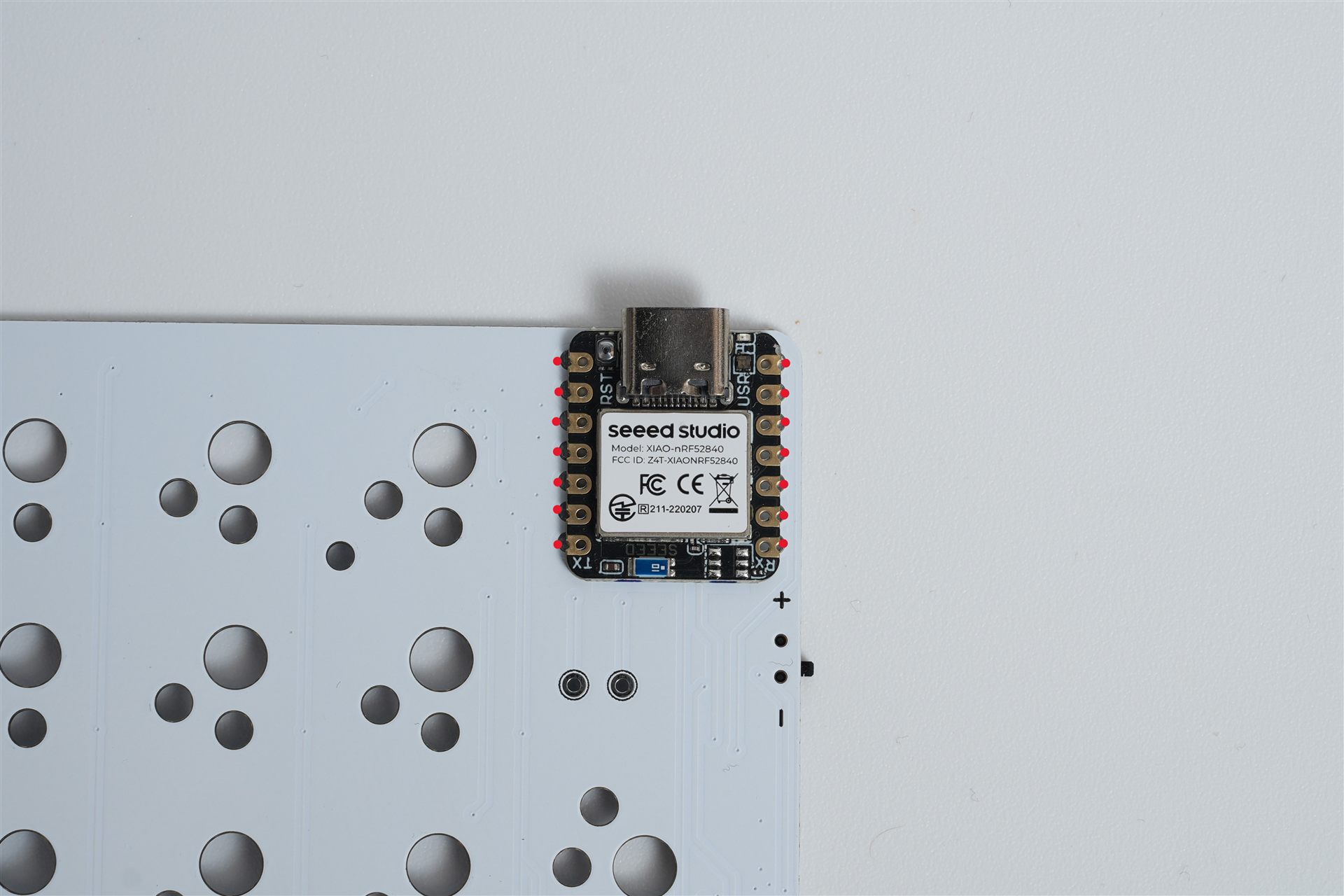

XIAO nRF52840のはんだ付け箇所を赤点で示したPCB

位置決めには7ピンヘッダーを利用できます。ヘッダーは治具として使うだけなので、ヘッダー自体ははんだ付けしません。

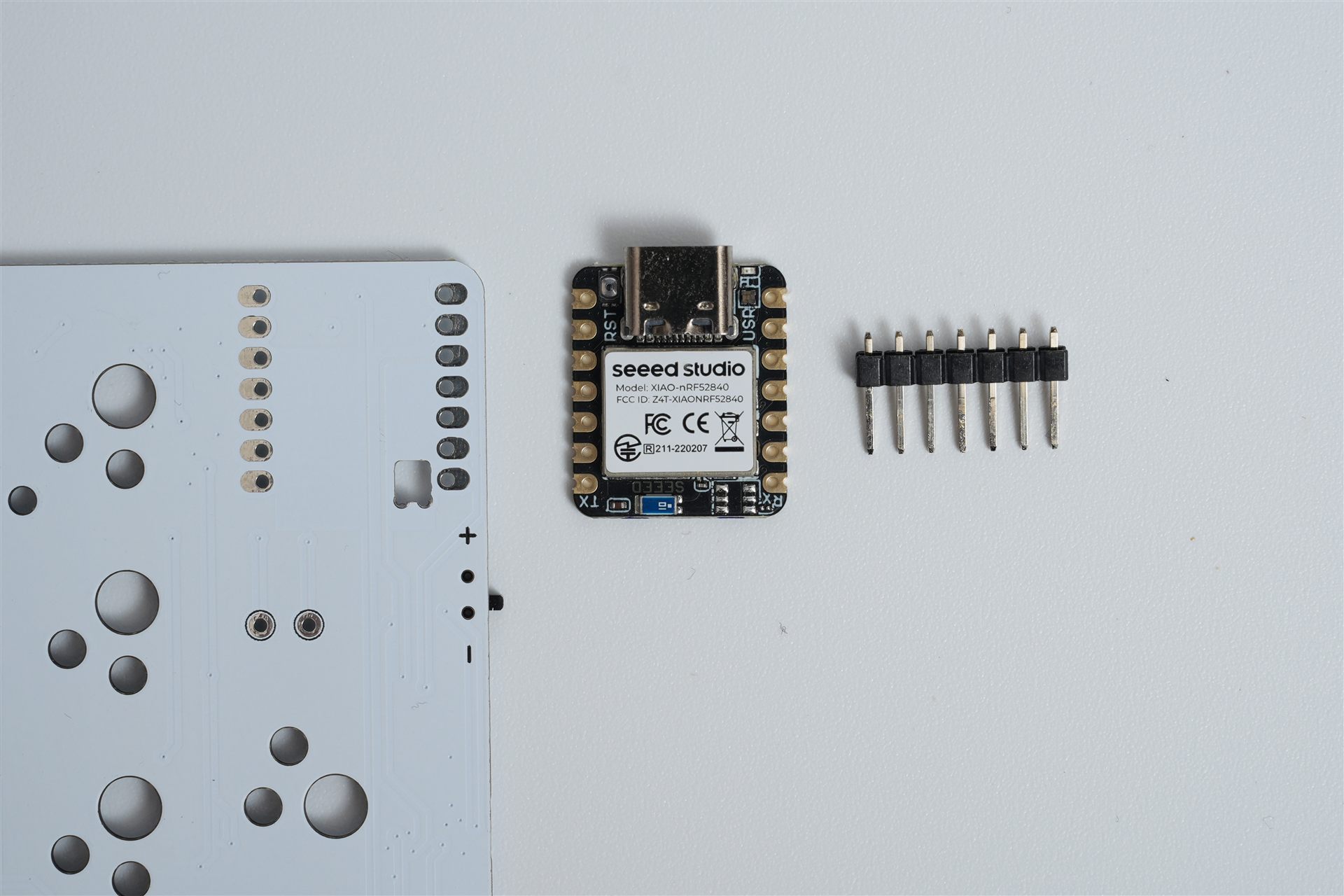

PCB、XIAO nRF52840、位置決め用7ピンヘッダー

7ピンヘッダーを差し込んでXIAOの位置を合わせ、反対側の端子を数か所はんだ付けします。位置が固定できたらヘッダーを外し、残りの端子をはんだ付けしてください。

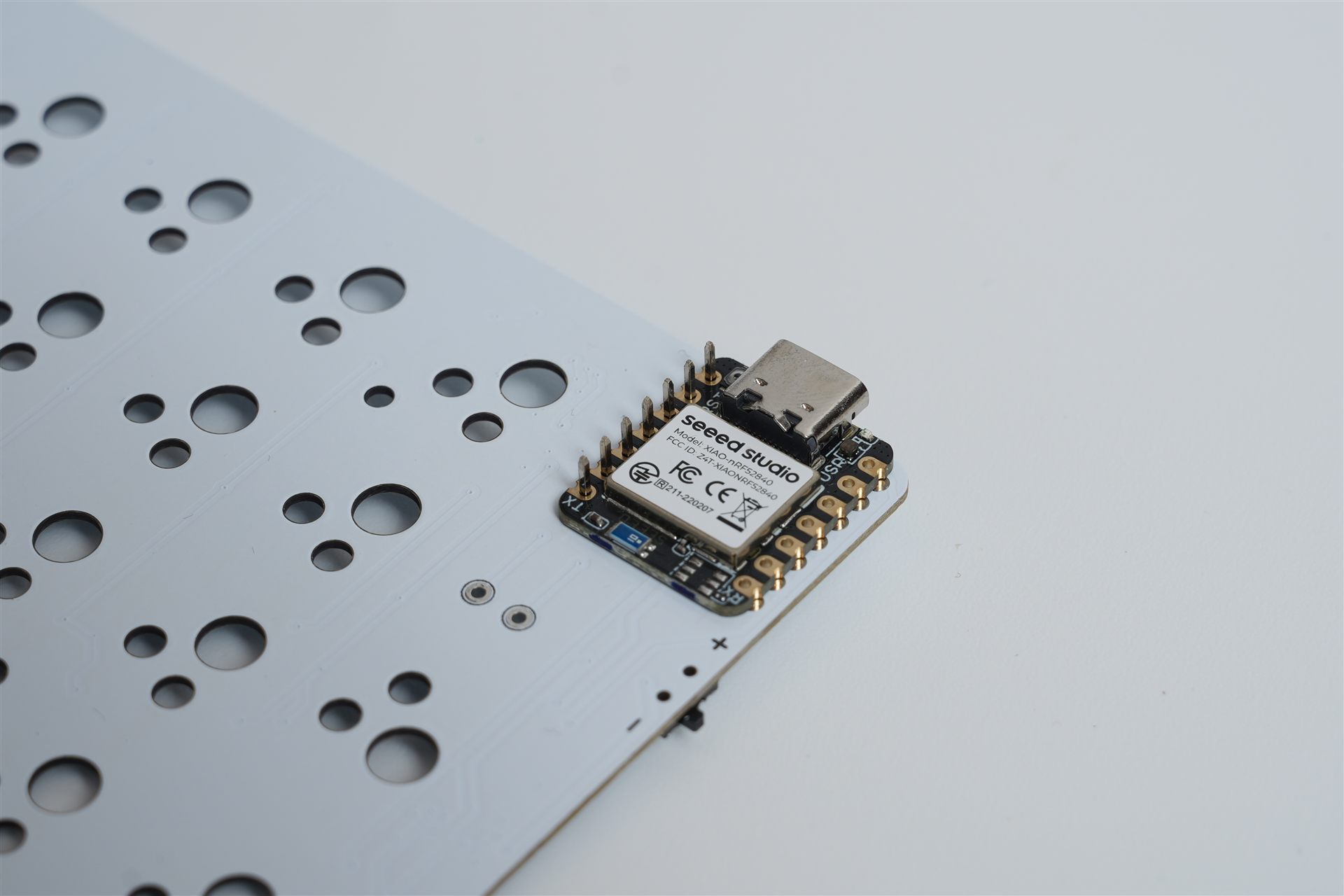

7ピンヘッダーでPCB上に位置決めしたXIAO nRF52840

ⓘ 重要

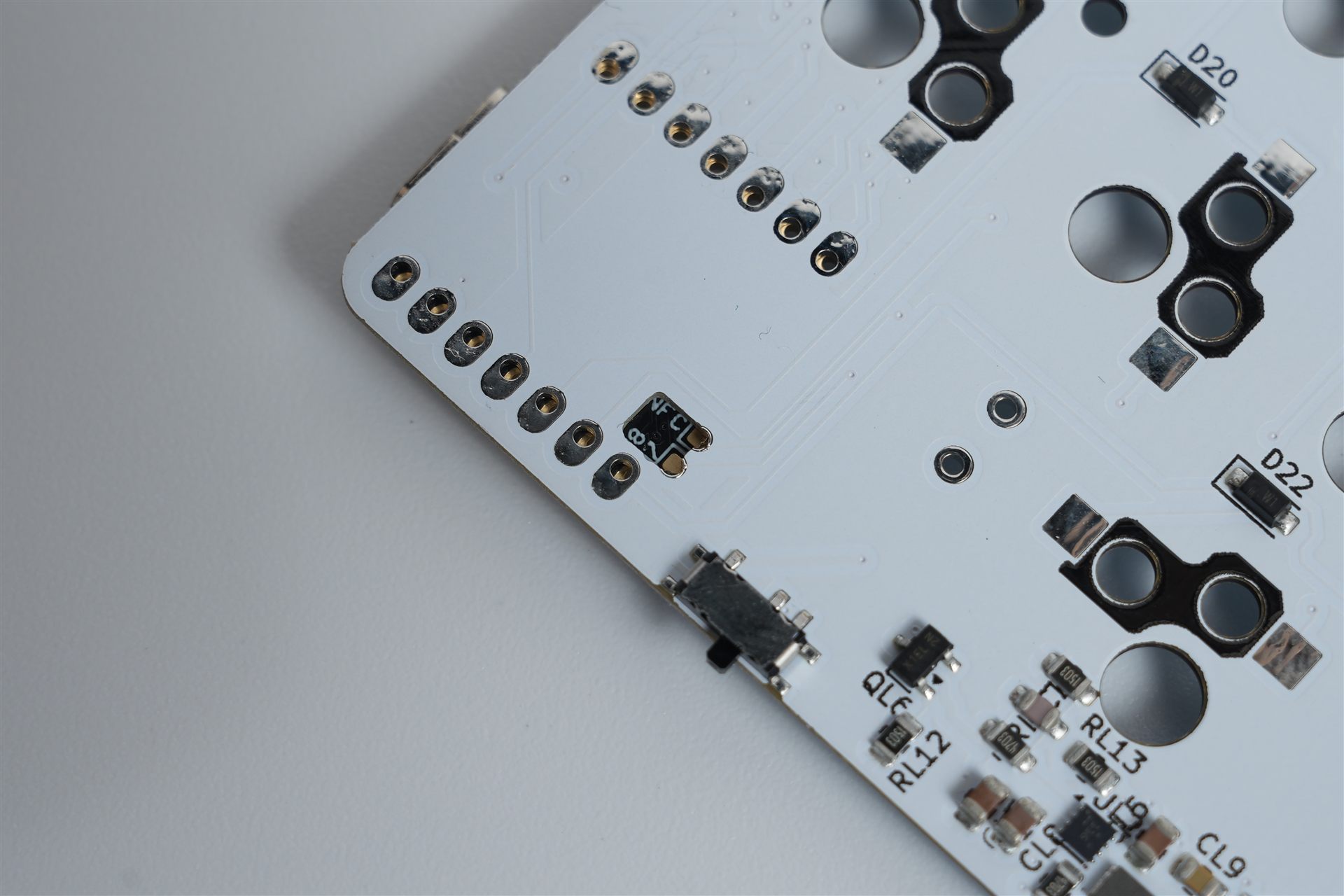

裏側のスルーホールは開発者向けオプションです。通常ははんだ付け不要です。

alt text

端子間をはんだでつなぐ「ブリッジ」や、はんだ不足がないことを十分に確認してください。

💾 ZMK Firmware

設定ファイルとキーマップは、nixiy/zmk-config-nickey44a の main ブランチにあります。

右側: セントラル。PCやスマートフォンと直接通信します。
左側: ペリフェラル。右側を経由して通信します。

標準Firmwareは、nixiy/zmk-config-nickey44a の firmware ディレクトリからダウンロードできます。左右には、同じビルドから生成された対応するFirmwareを書き込んでください。

左側: nickey44a_l.uf2
右側: nickey44a_r.uf2
設定リセット: settings_reset.uf2（左右接続やペアリングの接続情報をリセットするときに使用）

DYA Studioを利用する場合

Nickey44A用リポジトリの設定と対応状況を確認してから利用してください。DYA Studioの使い方も参照できます。

⬇️ Firmwareの書き込み

左右を1台ずつ、データ通信対応のUSB Type-CケーブルでPCへ接続して作業します。

左右それぞれのSeeed Studio XIAO nRF52840をUSBでPCへ接続します。
XIAOのリセットボタンを素早く2回押して、ブートローダードライブを表示します。
左側には nickey44a_l.uf2、右側には nickey44a_r.uf2 を、それぞれ対応するドライブへドラッグ＆ドロップします。

コピー後はドライブが自動的に閉じ、キーボードが再起動します。ブートローダーモードとUF2書き込みの詳しい説明は、Firmwareの書き込み方法を確認してください。

✅ ケースを閉じる前の動作確認

ケースを完全に組み立てる前に、はんだ付けとFirmwareの動作を確認します。ケース組み立て後に問題が判明すると、再度分解する必要があるためです。

電池はまだ入れません。
USB Type-CでXIAOをPCへ接続します。
リセットボタンを素早く2回押し、ブートローダーが起動できることを確認します。
左右それぞれへ対応するFirmwareを書き込みます。
左右のXIAOが起動することを確認します。
可能であれば、全キーの入力を確認します。
問題がなければ、次のケース組み立てへ進みます。

🧲 電池カバー固定用マグネットの取り付け

6 × 3 mmのマグネットは、ケースと電池カバーの専用穴へ圧入します。接着剤は不要です。

ⓘ 重要

マグネットをすべて一度に、任意の向きで圧入しないでください。ケース側と電池カバー側が反発しないよう、必ず取り付け済みマグネットへ吸着させて極性を確認してから取り付けます。斜めになった状態で無理に押し込まないでください。

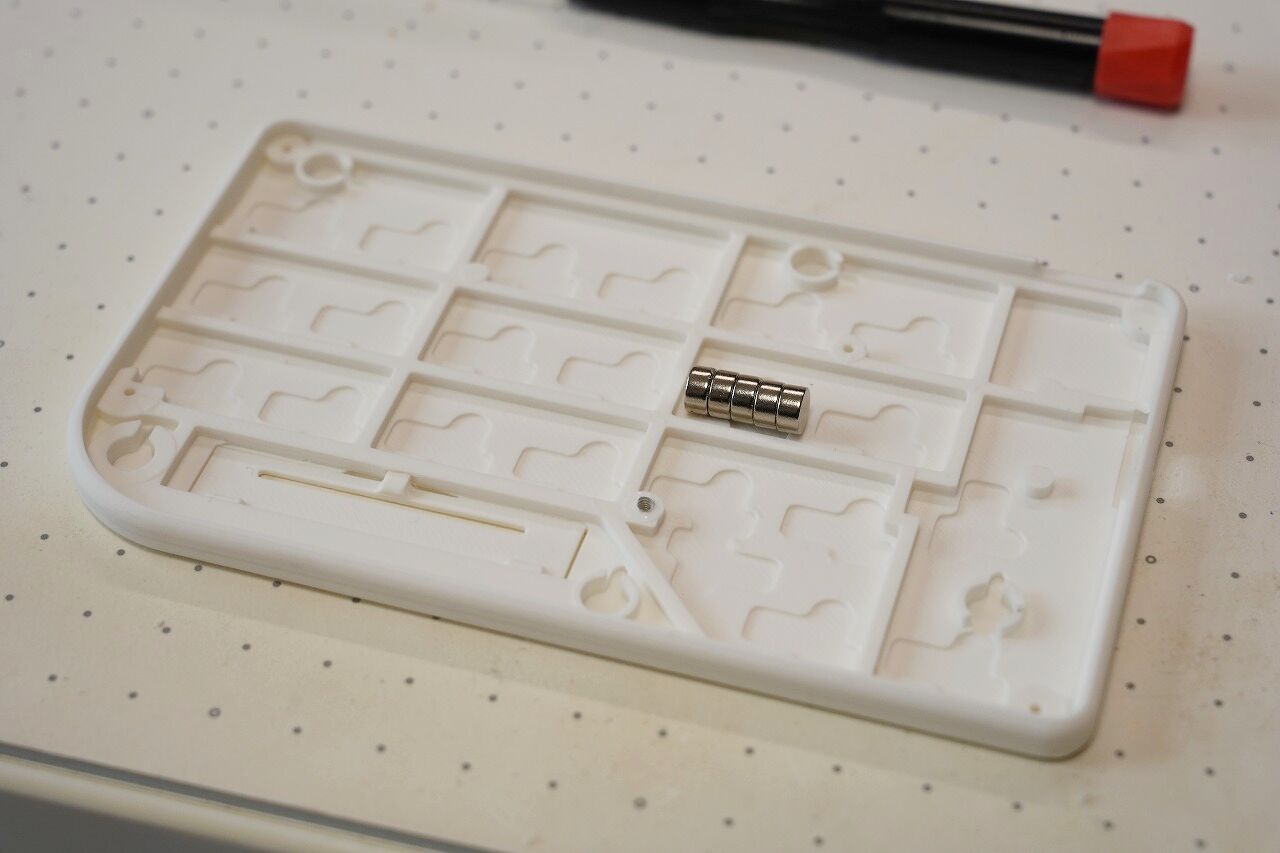

ケースと電池カバーのマグネット用穴を確認します。

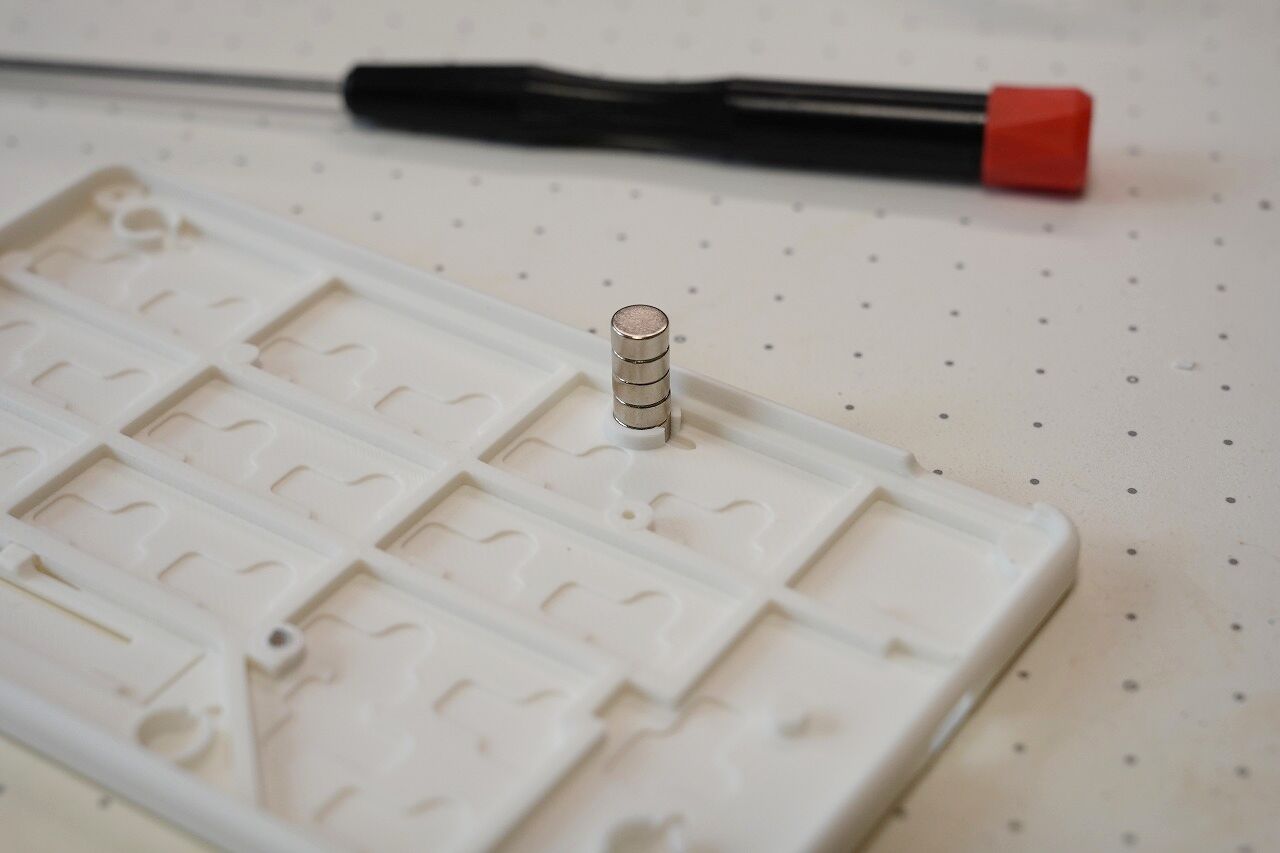

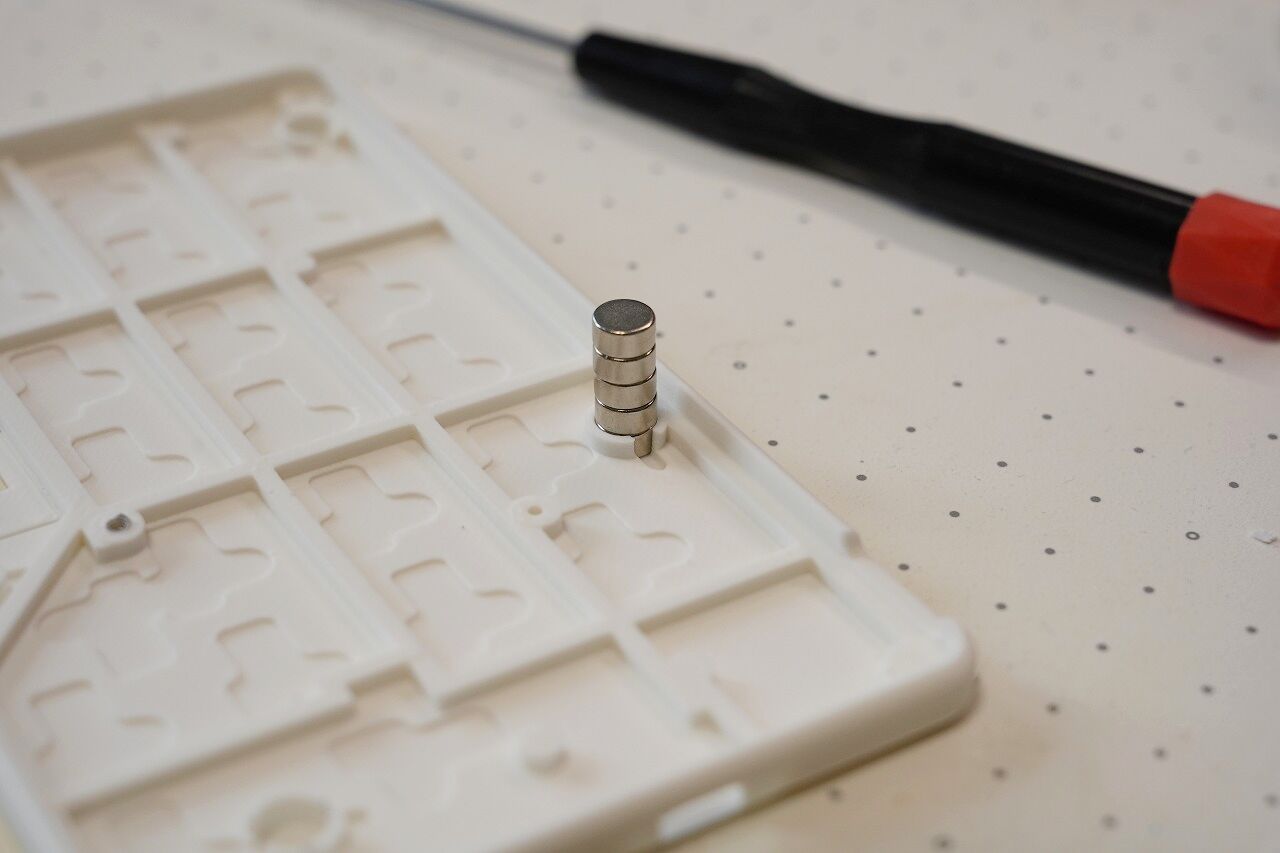

マグネットを穴へ水平に合わせ、指でまっすぐ押し込みます。

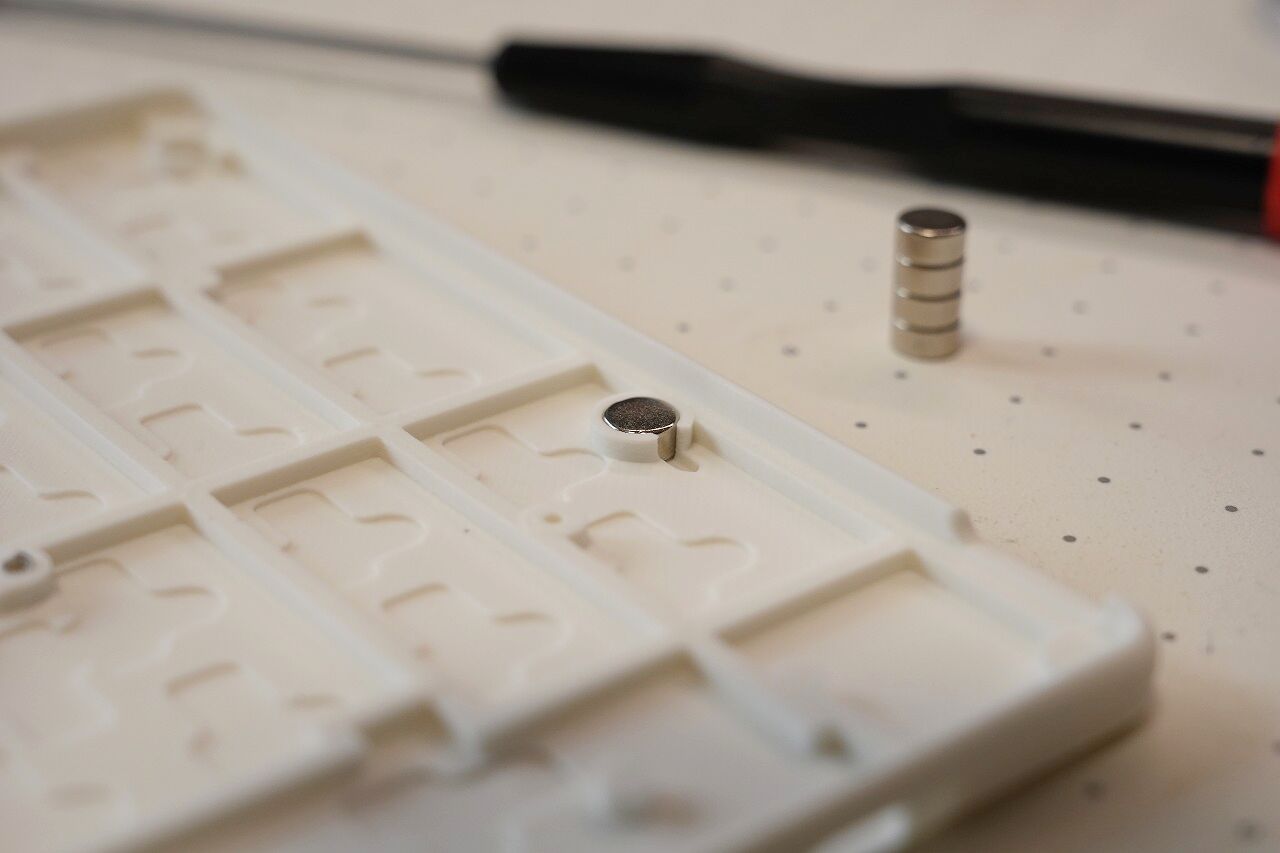

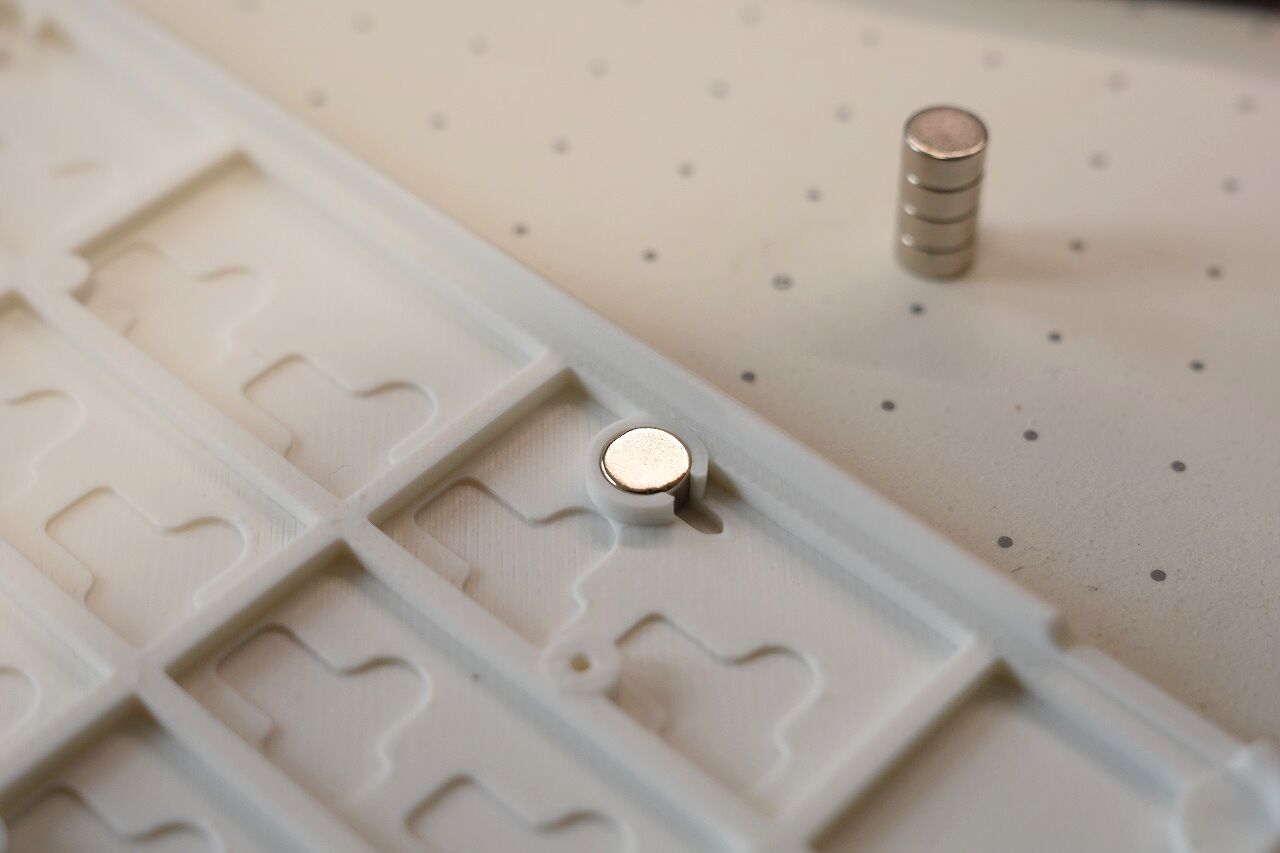

片側のケースのマグネット用穴へ、5個すべてを圧入します。

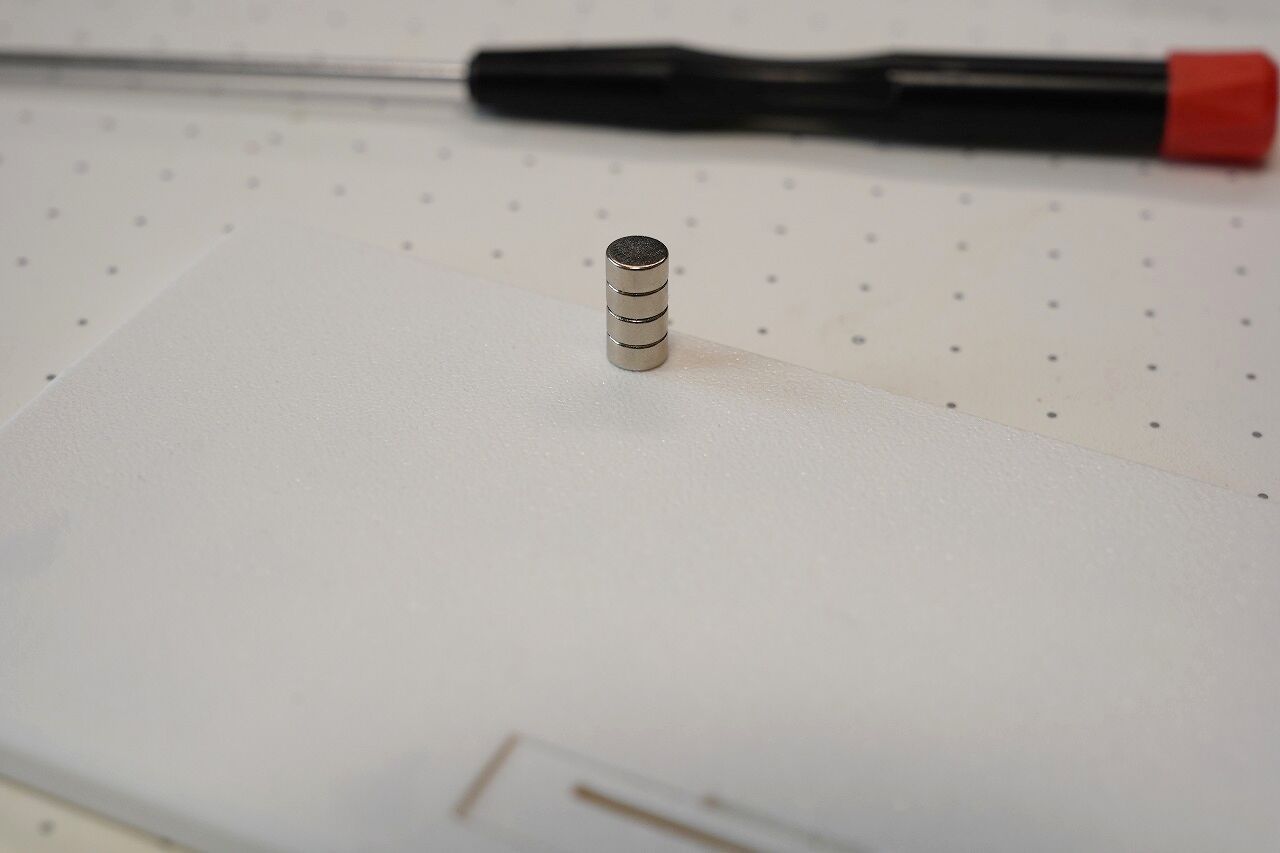

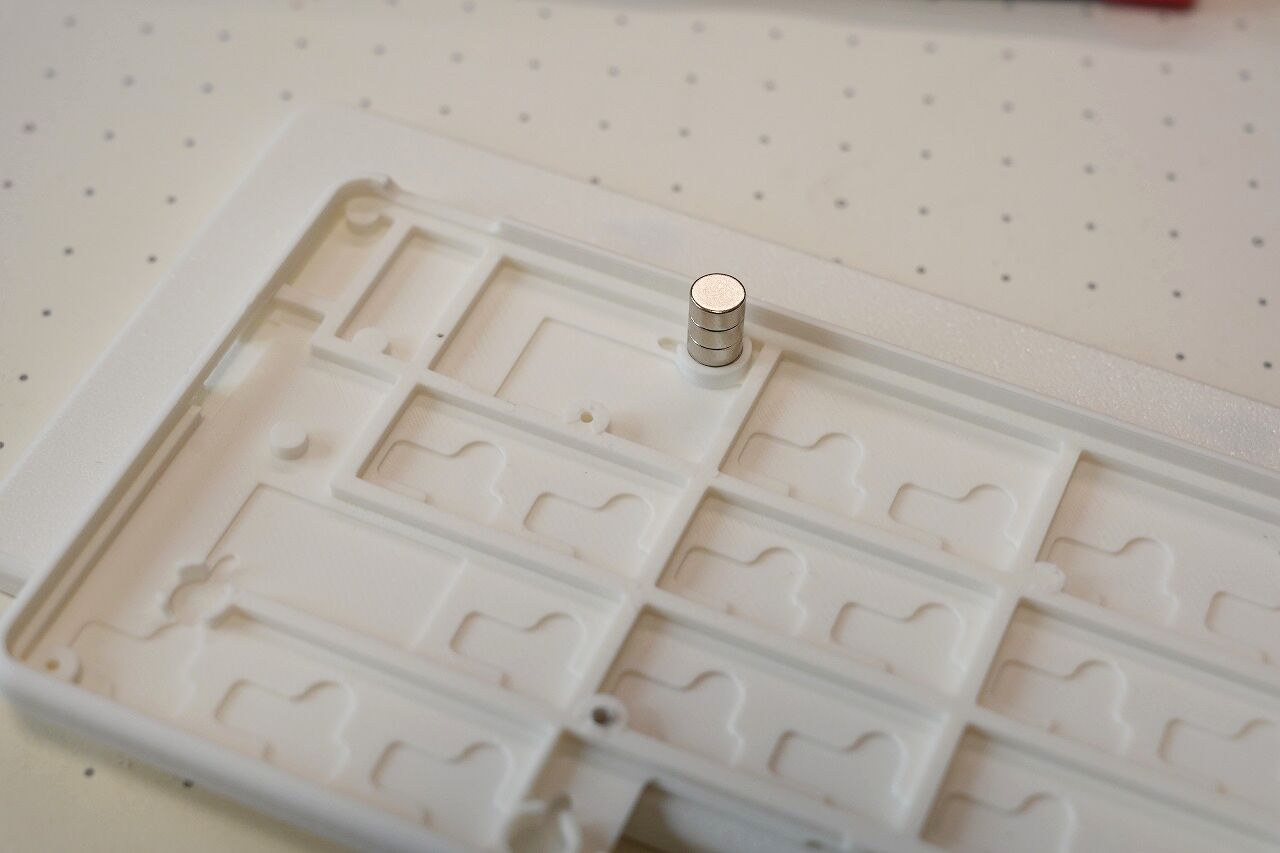

反対側のケースへ取り付けるマグネットを、手順3で圧入したマグネットへ吸着させて極性を確認します。その向きを維持したまま、対応する穴へ圧入します。5組すべてで繰り返します。

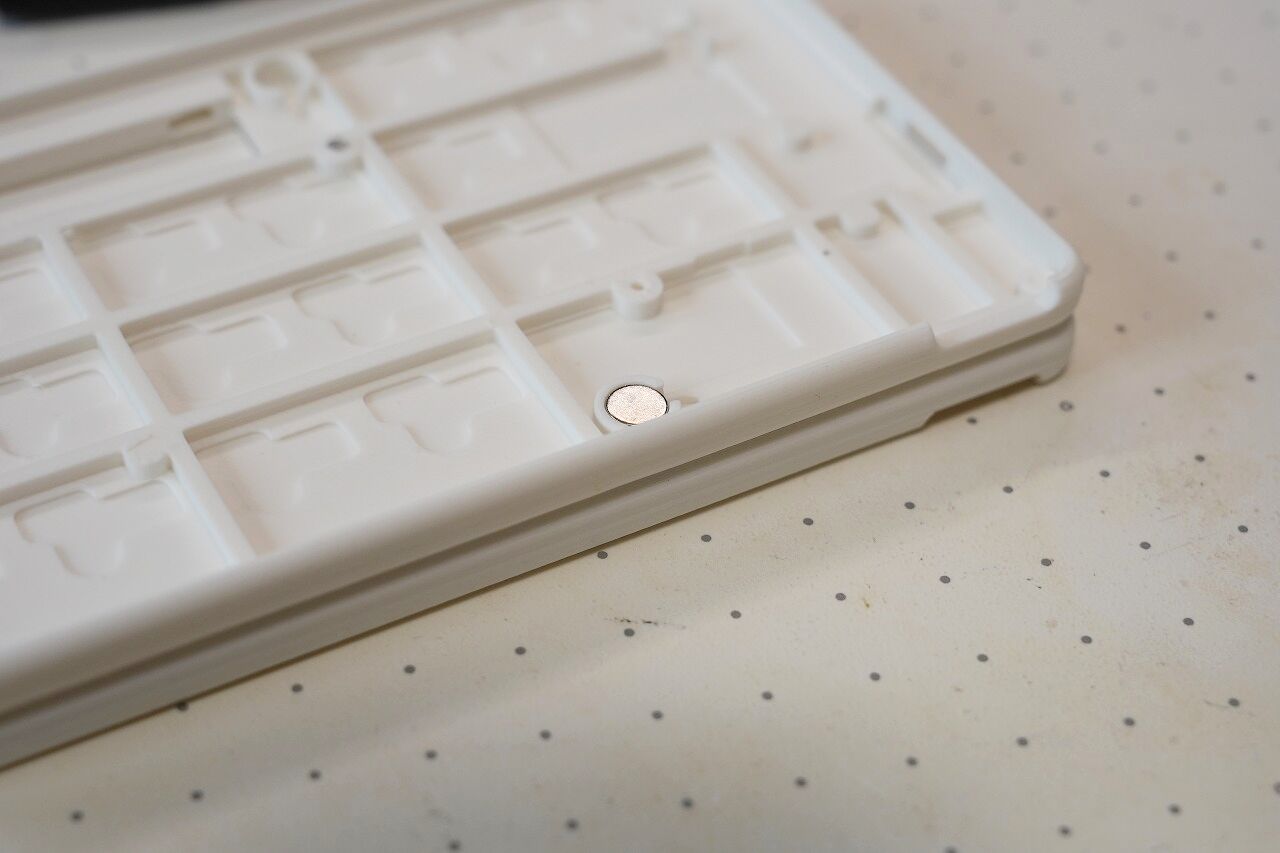

マグネットが奥まで入り、周囲から大きく飛び出していないことを確認します。
ボトム同士を重ねて吸着するか確認します。

🛠️ ケースへの取り付け

電源スイッチの状態

組み立て中および単4電池の装着時は、電源スイッチをOFFにしておきます。左右とも下がOFF、上がONです。

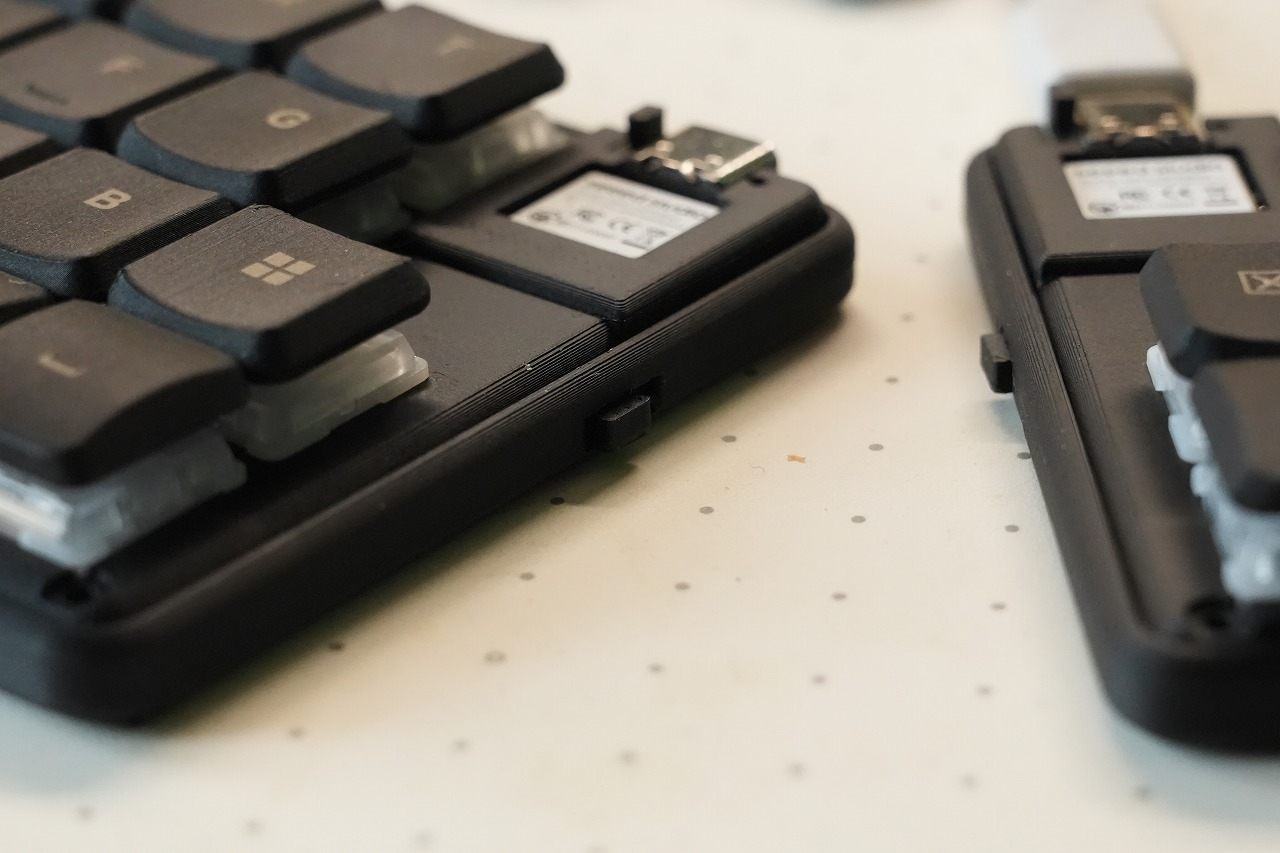

電源スイッチのONとOFFの方向

組み付け手順

ⓘ 重要

電源スイッチのピンに負荷をかけないよう、電源スイッチカバーを先にボトムケースへ取り付けてからPCBを収めます。

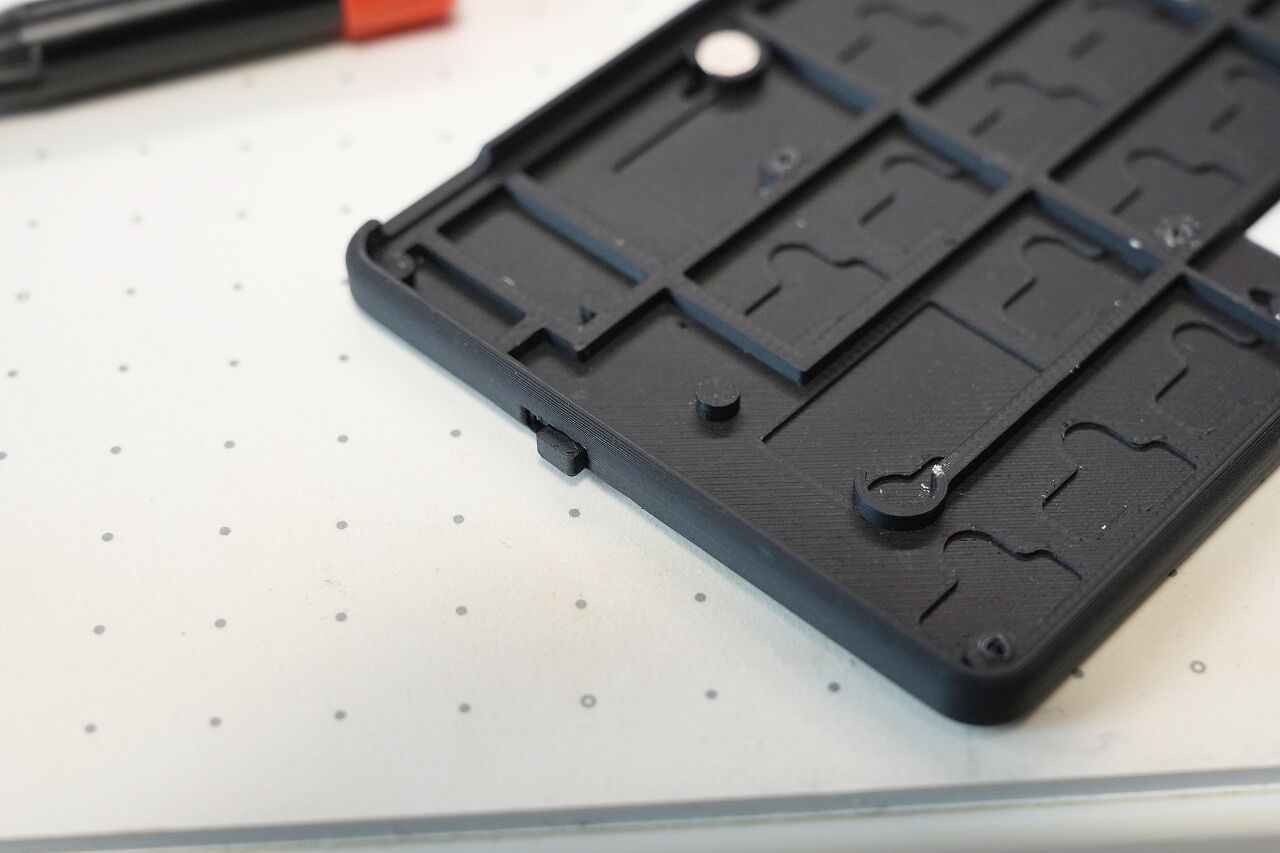

電源スイッチカバーをボトムケースへ取り付けます。

電源スイッチカバーの突起をボトムケース側面の穴へ合わせ、内側から押し込みます。ケース側面からスムーズに動かせることを確認してください。

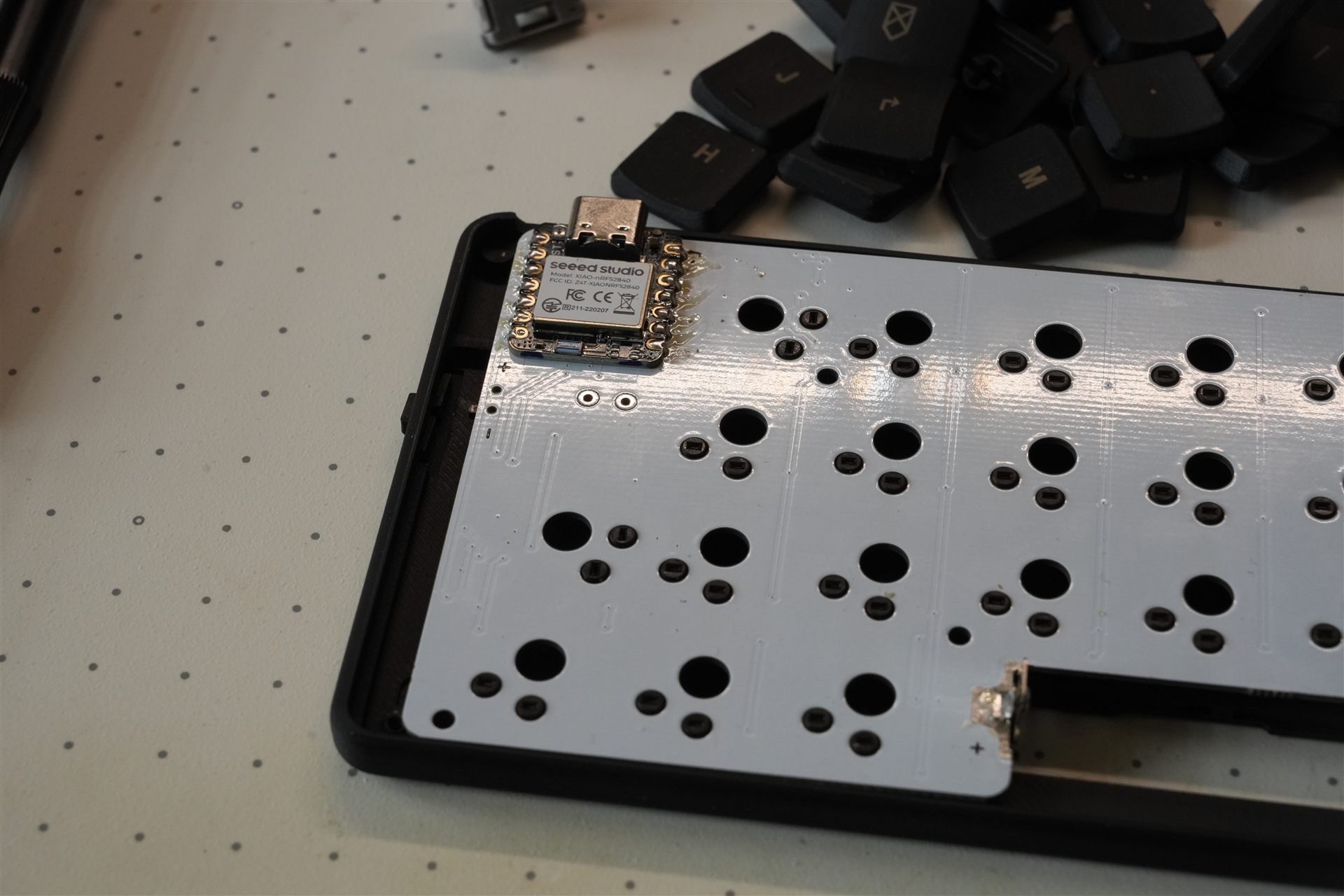

XIAO側からPCBをボトムケースに差し込み、ケースの縁に沿わせます。この時、電源カバーは下にスライドさせておき、PCB側の電源スイッチも下になっている事を確認してから差し込みます。

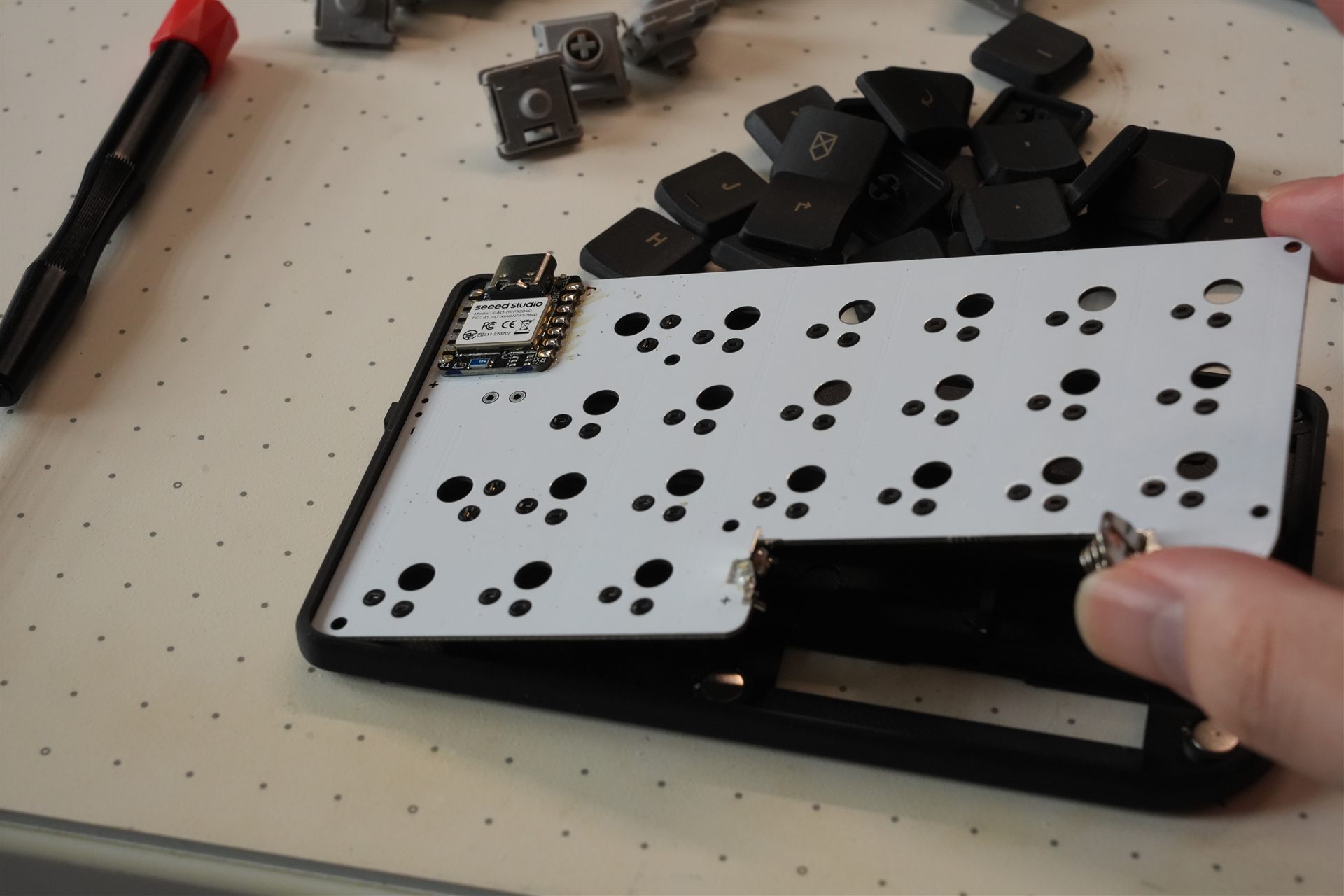

PCBを少し持ち上げながら、電源スイッチのピンをケースの穴にまっすぐ合わせます。

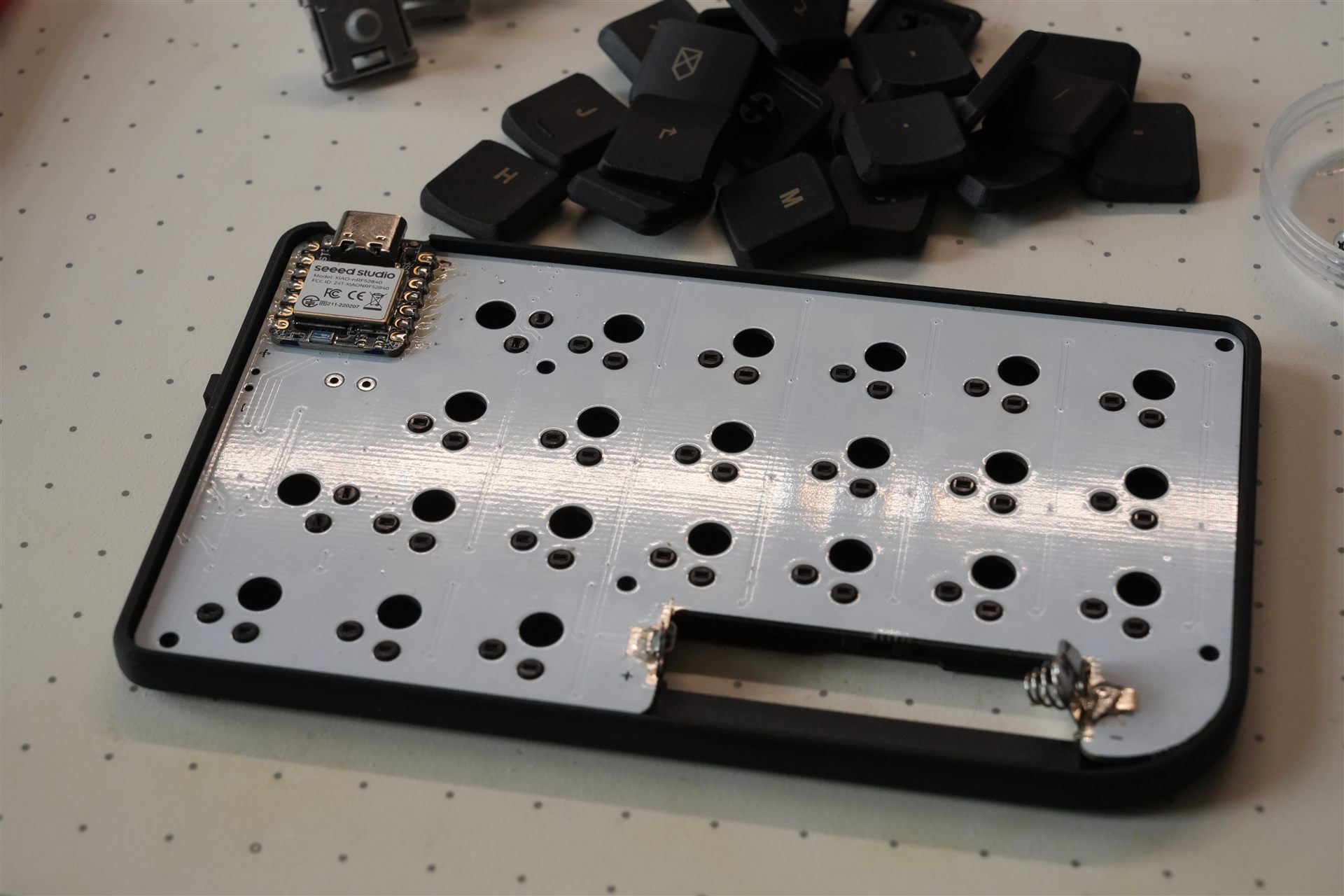

電源スイッチのピンが穴に入った状態を保ち、PCB全体を水平に押し込んでケースに収めます。

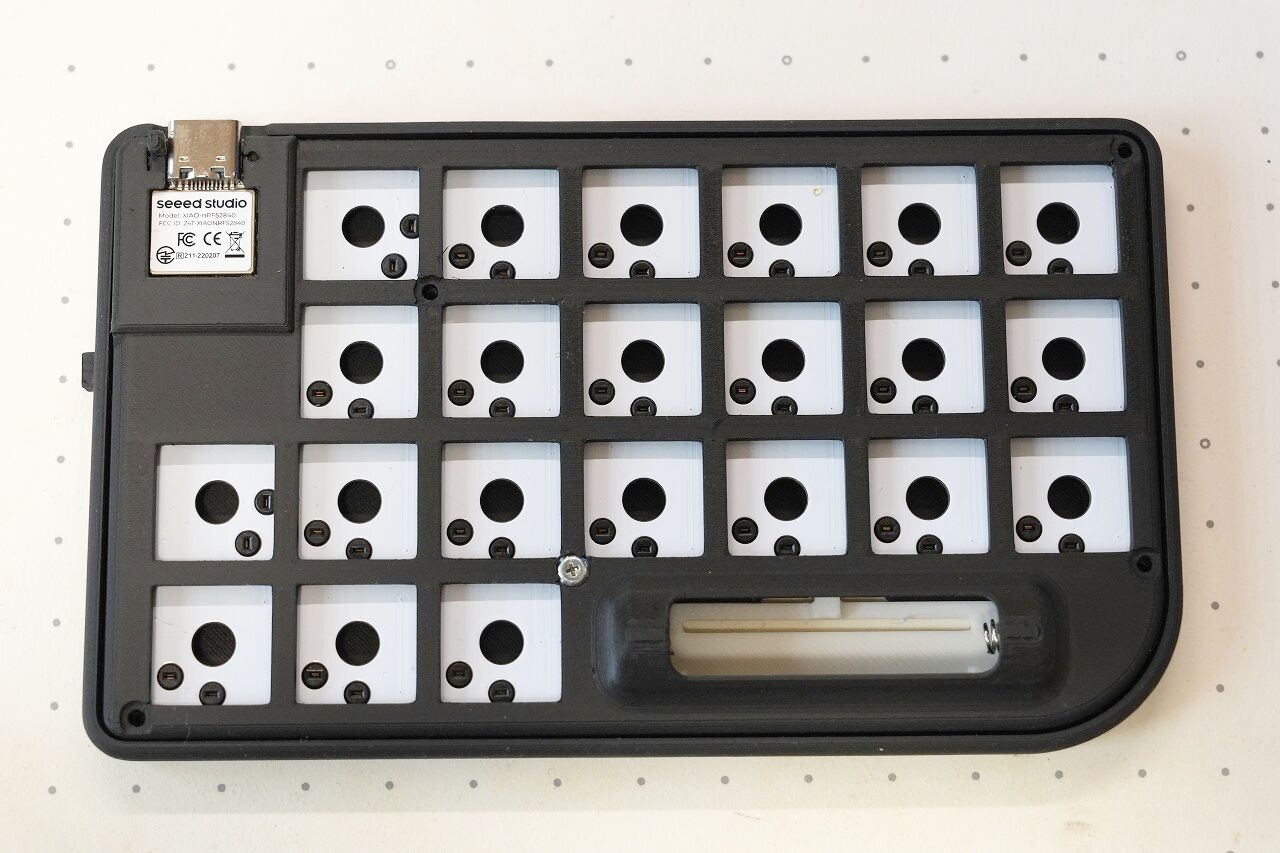

ボトムケースへ収めたPCBの上にトッププレートを重ねます。
ボトムケース側のねじ切りを利用して、M2 × 5 mmネジで固定します。ネジを締めすぎてケースやPCBを傷めないようにしてください。
Choc v2スイッチの金属ピンが曲がっていないことを確認し、トッププレートとPCBへまっすぐ差し込みます。強い抵抗を感じる場合は無理に押し込まず、ピンの曲がりや位置を確認してください。

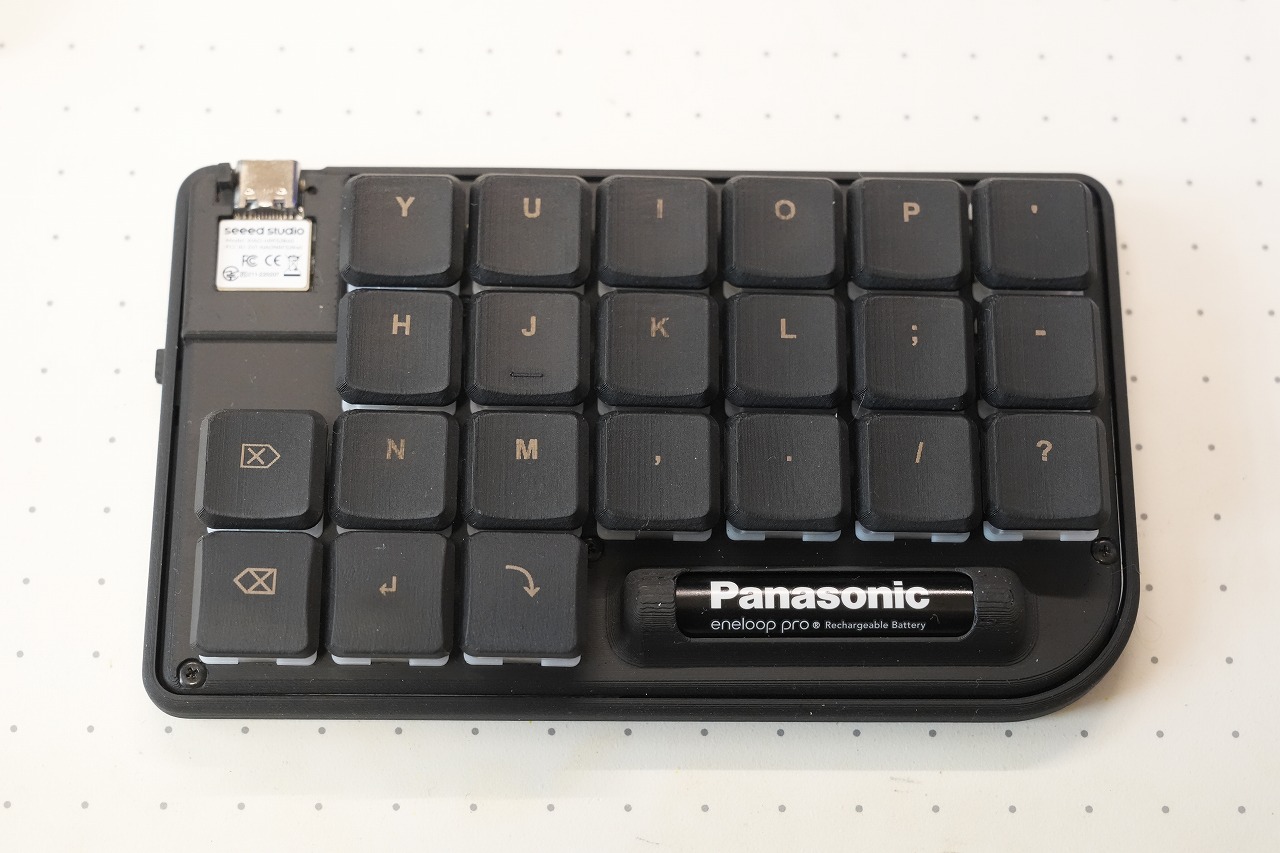

キーキャップをキースイッチへまっすぐ取り付けます。
